今天学习半导体薄膜剥离和转移技术在柔性光电子器件的应用,包括激光剥离、化学剥离等方法介绍,关键思路可总结为:移花接木。
01 应用背景
柔性光电子器件在物联网、可穿戴设备和智能医疗等领域展现出巨大潜力,但其核心材料——无机半导体(如GaAs、GaN)因固有的刚性与脆性,难以直接生长于柔性基板。目前主流方案仍依赖传统刚性衬底(如蓝宝石、硅)外延生长器件结构,再通过剥离转移至柔性载体。然而,这一技术路径面临诸多挑战:
- 材料兼容矛盾:柔性聚合物基板无法耐受高温外延工艺(>1000℃),而金属基板存在晶格/热失配及元素扩散污染问题。
- 有机材料局限:虽具备柔性,但有机半导体的载流子迁移率低(通常<1 cm²/Vs)、热/化学稳定性差,难以满足高性能器件需求。
- 工艺复杂性:现有剥离技术(化学刻蚀、激光剥离等)需精确控制界面损伤,大尺寸薄膜转移易引入裂纹或应力缺陷,导致器件良率下降。
本质矛盾用一句话概括:高结晶质量需要刚性衬底,而柔性应用需要可弯曲基板。
当前主流技术聚焦于“异质外延-无损剥离-柔性集成”链条优化,即先生长后转移。应用化学剥离、激光剥离、二维材料辅助、纳米多孔层设计等多种方法,在剥离过程中需精确控制以确保薄膜完整性,转移过程则注重与目标基板的无缝结合。通过技术融合以及异质集成工艺优化等,将推动柔性光电子向高可靠性、低成本方向演进,加速其在生物电子、曲面显示等领域的产业化落地。

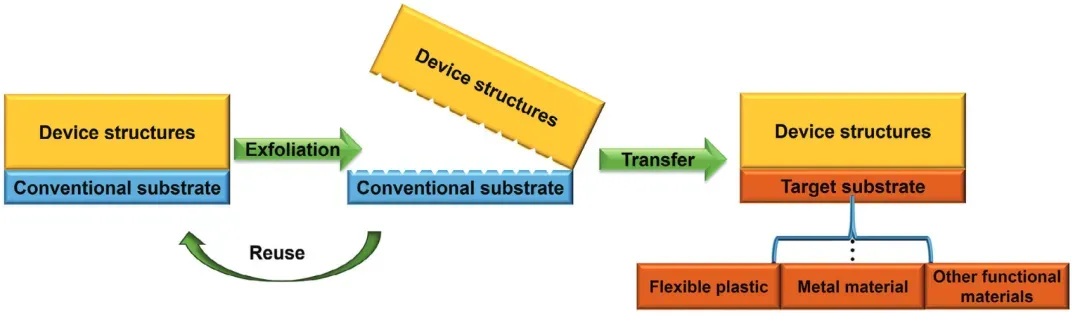

柔性光电子器件制备流程02 化学剥离(Chemical Exfoliation)
化学剥离(Chemical Exfoliation)是柔性光电子器件制备中的一项关键技术,其核心在于通过化学刻蚀选择性去除牺牲层(Sacrificial Layer),实现功能层与刚性基板的分离。
基本原理
化学剥离的本质是界面选择性刻蚀,其流程可分解为:

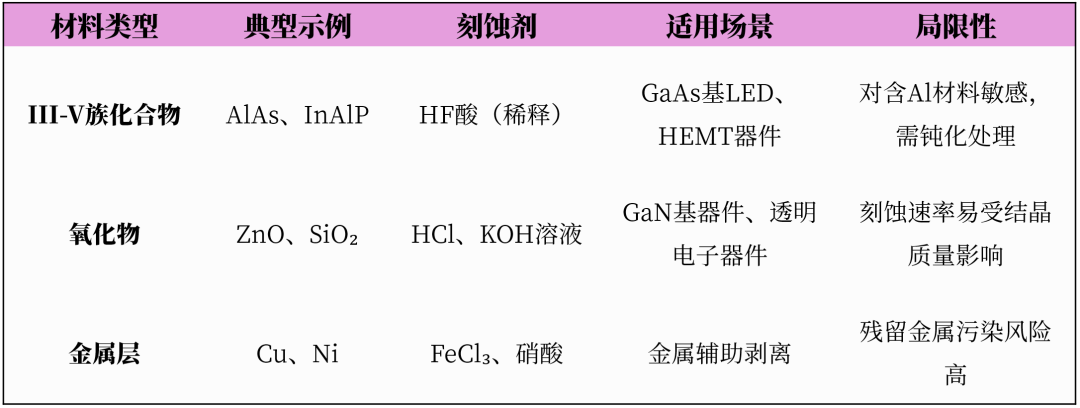

- 牺牲层预沉积:在刚性基板(蓝宝石、硅)与目标功能层(GaN、GaAs)之间插入牺牲层(AlAs、ZnO、SiO₂)。
- 功能层外延生长:在牺牲层上方通过MOCVD、MBE等工艺生长半导体功能层。
- 化学刻蚀分离:将堆叠结构浸入特定刻蚀液(HF酸、KOH溶液),溶解牺牲层,释放功能层。
- 转移至柔性基板:通过PDMS印章或滚压(Roll-to-Roll)技术将剥离的功能层转移至柔性基底(PET、聚酰亚胺等)。

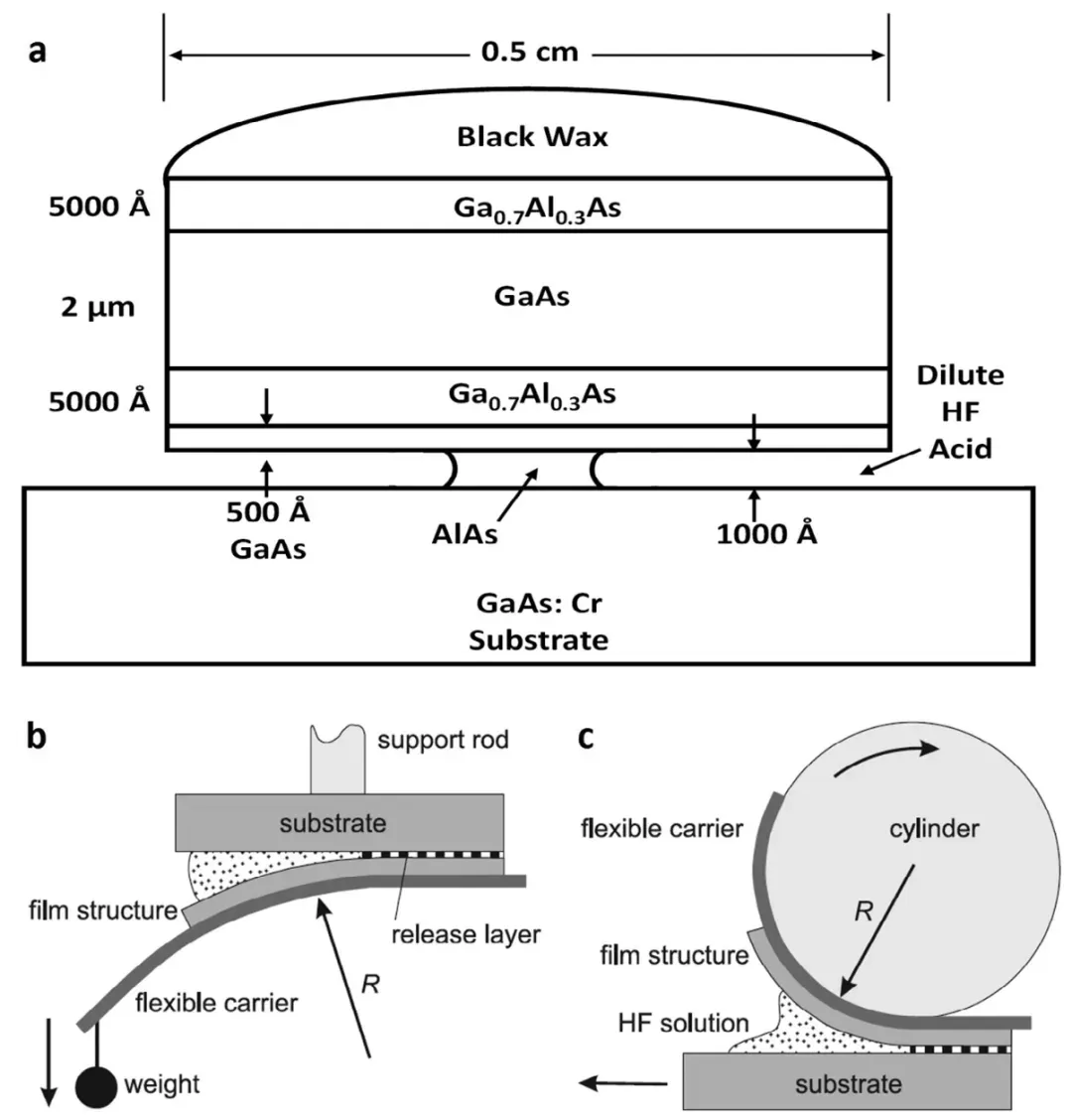

a)外延剥离工艺;b)重力诱导外延剥离;c)滚筒辅助外延剥离
牺牲层材料刻蚀动力学与界面控制
刻蚀速率匹配:牺牲层的刻蚀速率需显著高于功能层,如刻蚀选择比>100:1,以避免功能层损伤。例如,AlAs牺牲层在HF酸中的刻蚀速率比GaAs快约1000倍。
应力释放机制:牺牲层溶解后,由晶格失配或热膨胀系数差异导致的界面残余应力需通过柔性基板或中间层吸收,防止功能层翘曲或破裂。
技术特点
高表面质量:化学刻蚀可生成原子级平整界面,粗糙度<0.5nm,适用于激光器、光电探测器等光学器件。
大面积均匀性:通过优化刻蚀液流动,可实现晶圆级(4-6英寸)均匀剥离。
低成本:与激光剥离(LLO)相比,无需昂贵激光设备,适合实验室与小规模量产。
需要注意材料兼容性方面的限制:即牺牲层需与功能层和基板在生长温度、晶格常数上匹配,这限制了材料组合的自由度。

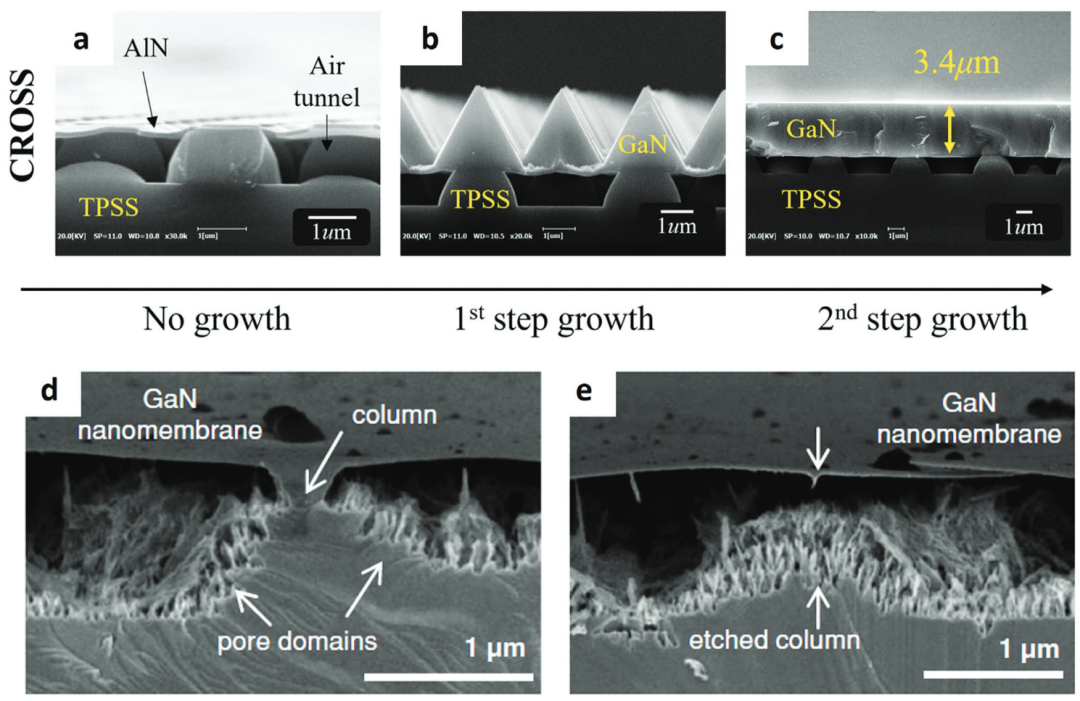

氮化镓(GaN)剥离:a-c)带有AlN缓冲层的图案化蓝宝石衬底;d-e)不同空位浓度GaN的蚀刻过程03 激光剥离(laser lift-off, LLO)
激光剥离技术(laser lift-off, LLO)是一种高效、高精度的柔性光电子器件制备方法,尤其适用于硬质基板(蓝宝石、SiC)上的III-V族半导体(GaN、GaAs)薄膜剥离。
基本原理
LLO通过激光能量分解界面材料,实现功能层与基板的分离,其核心步骤如下:
- 外延生长:在透明基板(如蓝宝石)上生长功能层(如GaN),界面处可预置弱结合层,如GaN缓冲层。
- 激光辐照:从基板背面或正面照射特定波长激光,光能被界面层吸收并转化为热能,引发材料分解或相变。
- 界面剥离:分解产物释放应力,使功能层与基板分离。
- 转移集成:将剥离的功能层转移至柔性基板,如聚酰亚胺、金属箔等。

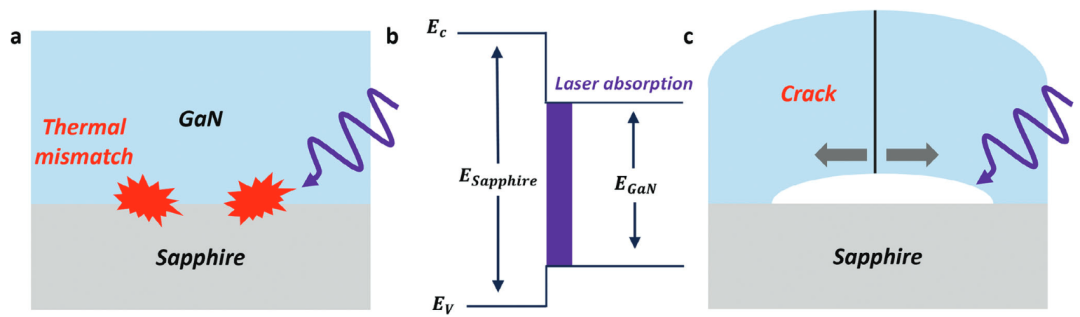

激光剥离 GaN/蓝宝石激光-材料相互作用
光子能量匹配:激光波长需匹配界面材料的吸收带。
以GaN/蓝宝石界面为例,常用KrF准分子激光(248nm),其光子能量(5.0eV)高于GaN的带隙(3.4eV),但低于蓝宝石的带隙(~9eV),从而实现选择性界面分解。
热效应与非热效应:
热分解:激光能量引发界面层瞬时升温(>1000°C),导致GaN分解为Ga和N₂,反应式:GaN→Ga+N₂↑。
非线性吸收:高功率密度下,多光子吸收或载流子雪崩电离可能主导材料剥离过程。

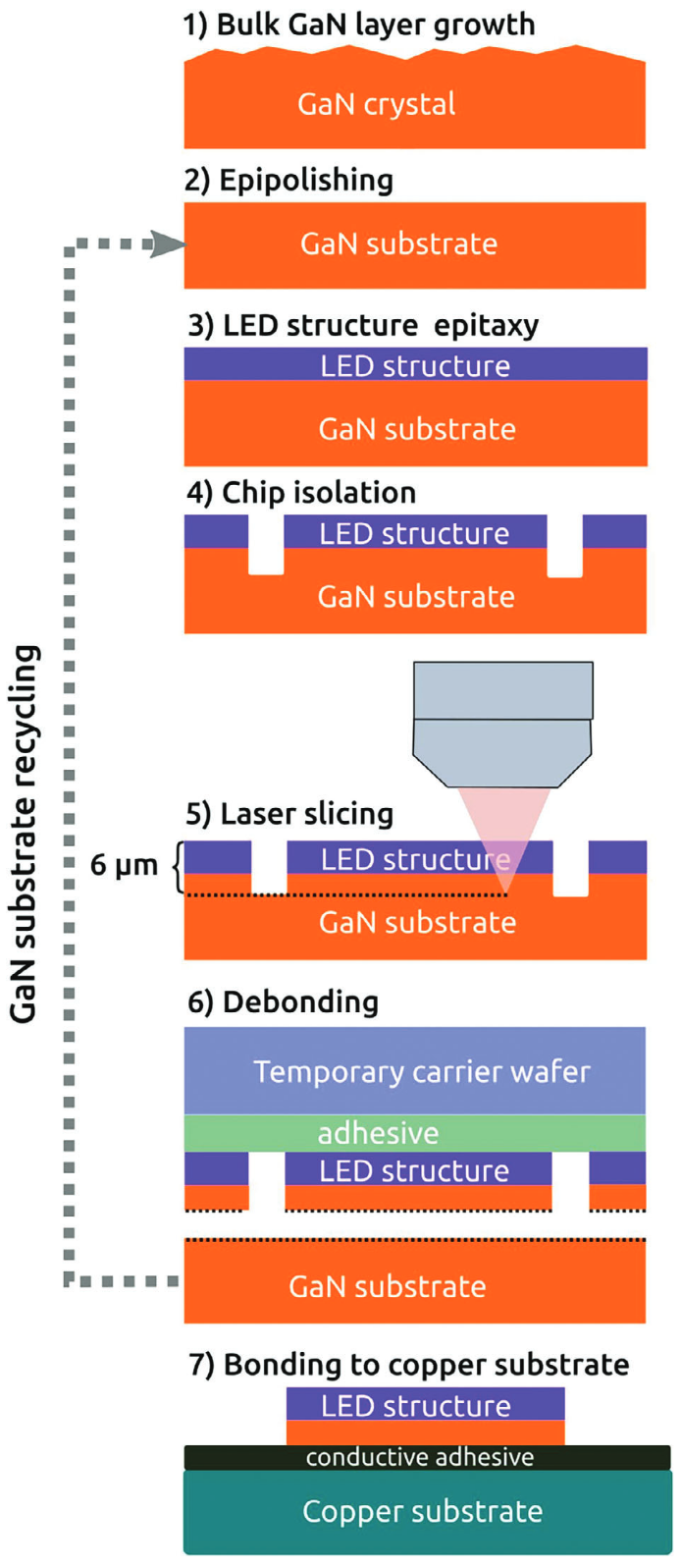

InGaN LED芯片激光剥离流程

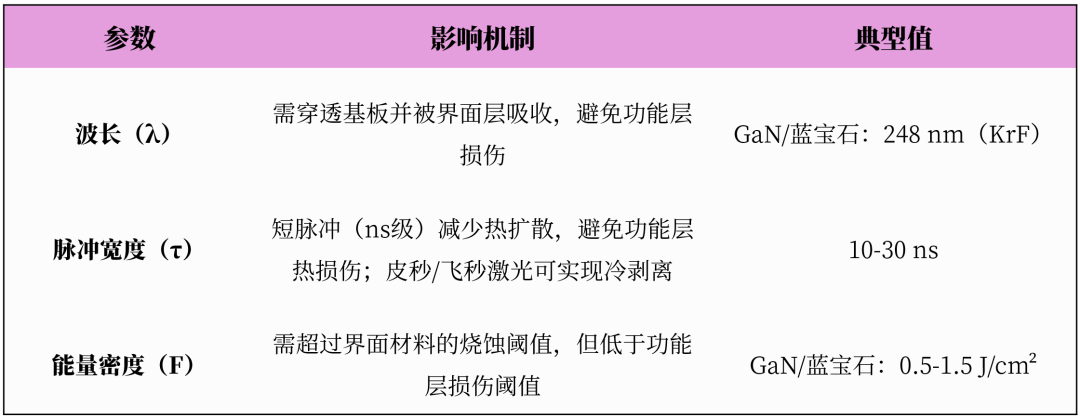

激光参数技术特点
高效率:单次脉冲处理面积大,其光斑尺寸可达毫米级,适合晶圆级量产。例如6英寸GaN晶圆剥离只需要几分钟。
非接触:避免化学污染,适用于洁净度要求高的器件。
高精度:通过调节激光参数,可实现亚微米级剥离精度。
除上述优点外,激光剥离也有一定的局限性。如热损伤风险,局部高温可能导致功能层晶格缺陷,例如LED发光效率下降。其次,仅适用于蓝宝石、玻璃等高透基板。最后则是价格因素,目前准分子激光器价格昂贵,包括后期维护费用也高。
总的来说,激光剥离(LLO)技术凭借其高效率、高精度优势,已成为GaN基光电器件(如Micro-LED、射频器件)柔性化的核心工艺,已具有一定技术成熟度。未来,LLO与二维材料、超宽禁带半导体等新兴材料的结合将极大助力柔性电子器件的发展应用。
碳纳米管辅助激光剥离:a)工艺示意图;b)激光辐照后GaN界面;c)温度场模拟04 介孔层辅助剥离(MLAE)
介孔层辅助剥离(Mesoporous-Layer-Assisted Exfoliation, MLAE)是一种基于化学与机械协同作用的薄膜剥离技术,尤其适用于脆性半导体材料(Si、GaN)向柔性基板的转移。
基本原理
介孔层辅助剥离的核心是通过在基板与功能层之间引入介孔中间层,如多孔Si、多孔GaN,利用其高比表面积和可控腐蚀特性实现界面弱化与分离。实现步骤如下:
- 介孔层制备:通过电化学腐蚀或化学刻蚀在基板表面形成多孔结构,一般孔径2-50nm,孔隙率30-70%。
- 功能层生长:在介孔层上外延生长目标功能层,如单晶Si、GaN。
- 化学腐蚀界面:使用选择性腐蚀液(KOH、HF)溶解介孔层,释放界面结合力。
- 机械剥离转移:通过辊压、真空吸附或范德华力将功能层转移至柔性基板(PDMS、PET)。

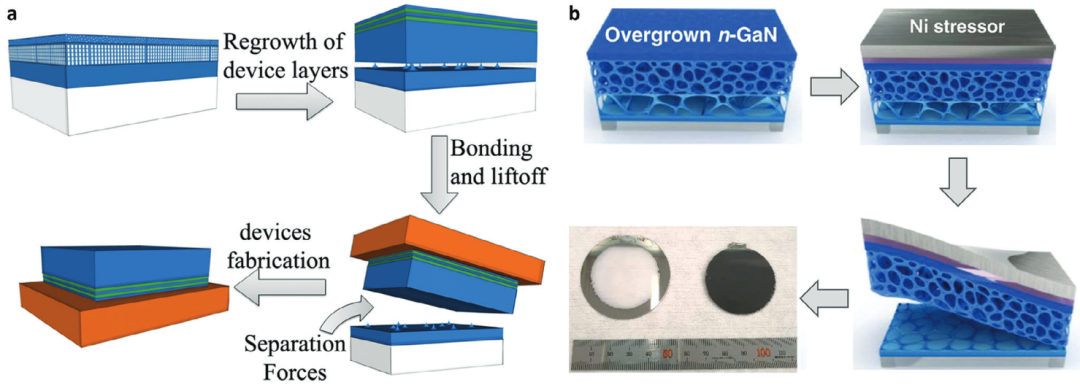

基于纳米多孔GaN的剥离工艺

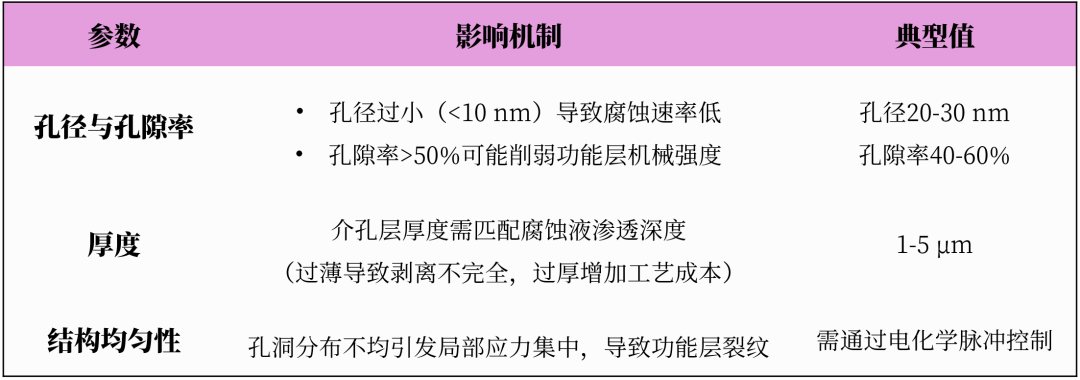

介孔层制备参数介孔层作用
应力集中:介孔结构在腐蚀过程中会产生局部应力集中,加速界面分离。
腐蚀优化:高孔隙率介孔层可提供快速腐蚀路径,将腐蚀时间从小时级缩短至分钟级,如多孔Si腐蚀速率可达500nm/min。
机械缓冲:介孔层会吸收剥离过程中的剪切应力,降低功能层的破损率。
技术特点
热损伤低:全程无需高温或激光处理,适用于热敏感材料,如有机半导体、钙钛矿。
材料兼容性好:可处理非透明基板,Si、金属箔等。
介孔层辅助剥离技术为非透明基板与热敏感材料的柔性化提供了高效解决方案。其核心优势在于低损伤、高兼容性,但介孔层制备工艺复杂、功能层缺陷等问题仍需突破。

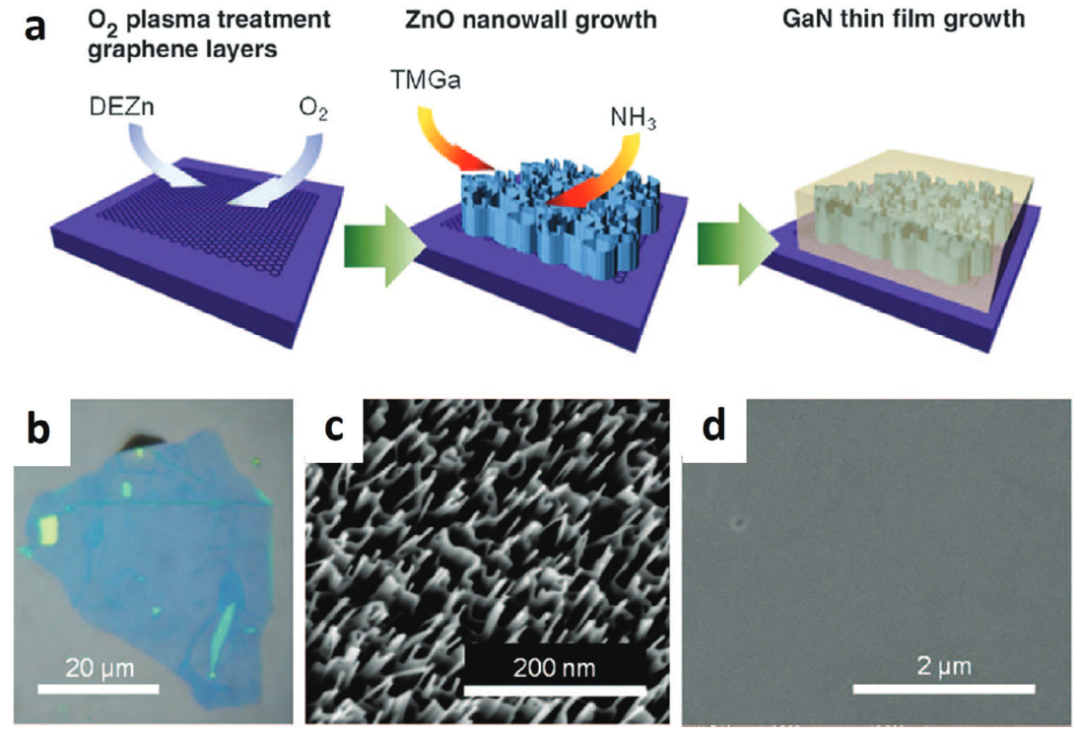

石墨烯上的ZnO纳米墙结构05 二维材料辅助剥离(2DMAE)
二维材料辅助剥离(2D Material-Assisted Exfoliation, 2DMAE)是一种基于范德华力与界面工程的高效剥离技术,特别适用于超薄功能材料(半导体、氧化物薄膜等)向柔性或异质基板的转移。
基本原理
其核心是通过二维材料(石墨烯、六方氮化硼h-BN、过渡金属硫化物TMDs)作为界面层,利用其原子级平整表面和弱粘附特性实现低损伤剥离。流程如下:
- 二维材料沉积:在基板(Si/SiO₂、蓝宝石)上生长或转移二维材料,如石墨烯、h-BN等。
- 功能层生长:在二维材料上通过物理气相沉积(PVD)、化学气相沉积(CVD)或外延生长目标功能层(GaN、ZnO、钙钛矿等)。
- 界面弱化:通过机械剥离、化学腐蚀或热释放胶带实现二维材料与基板的分离。
- 转移至目标基板:利用范德华力或粘弹性介质(PDMS、PVA等)将功能层转移至柔性或异质基板。
二维材料
石墨烯:高导电性、超薄,适用于需要导电界面的应用,如透明电极。
h-BN:绝缘性、热稳定性高(>1000°C),适用于高温工艺。
MoS₂:半导体特性,带隙为1.8 eV,可作为功能层或剥离层。
二维材料辅助剥离的核心优势:高兼容性和异质集成能力,但成本与规模化问题仍是产业化的瓶颈。
a)二维材料辅助剥离;b) 范德华键合机理;c) 剥离的β-Ga₂O₃薄膜;d) 大面积柔性AlN薄膜;e) 石墨烯损伤对剥离的影响06 应用:光电子器件&功率电子
LED

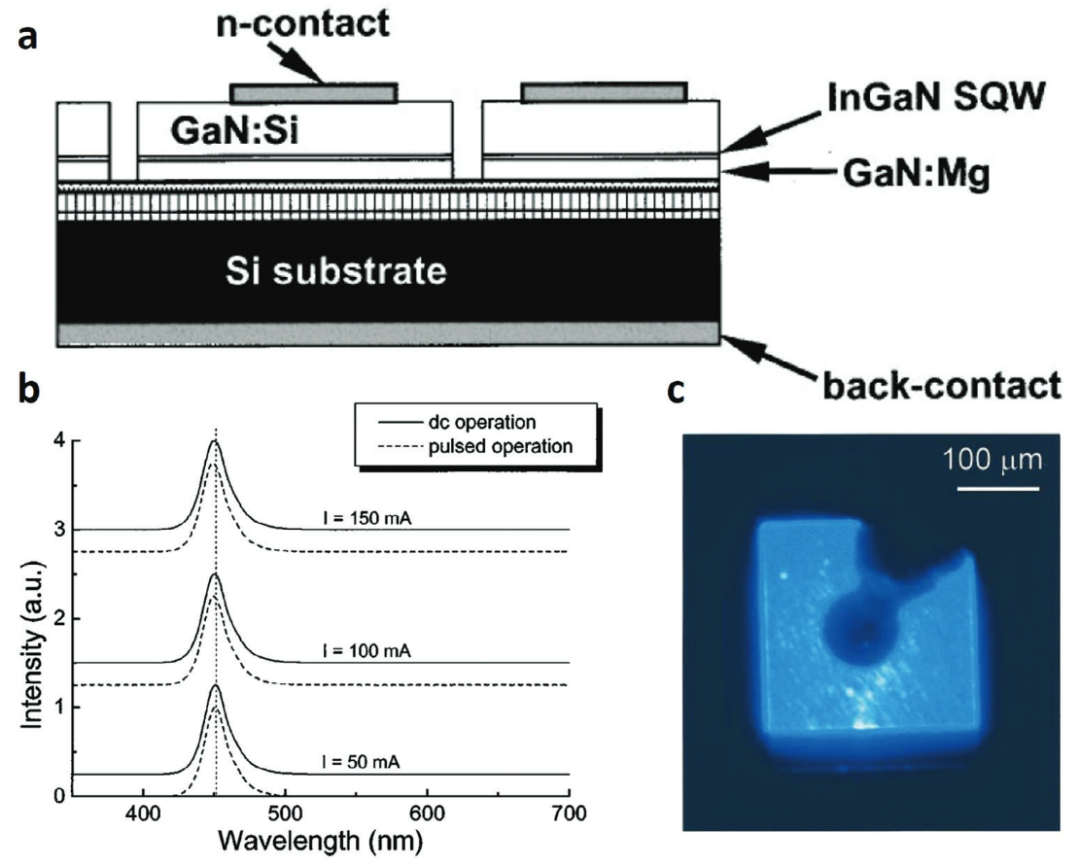

a) 转移到Si衬底上的InGaN LED;b) 电致发光光谱;c) 蓝色LED阵列
a)石墨烯上可转移LED;b)塑料衬底上的柔性LED;c) 可变形LED阵列光电探测器
a)垂直β-Ga₂O₃光电探测器;b) 时间依赖性光响应;c) 柔性器件弯曲测试;d) 自供电κ-Ga₂O₃光电探测器;e) 垂直光电探测器能带图;f) 零偏压下的响应度MESFET/HEMT(金属半导体场效应管/高电子迁移率晶体管)

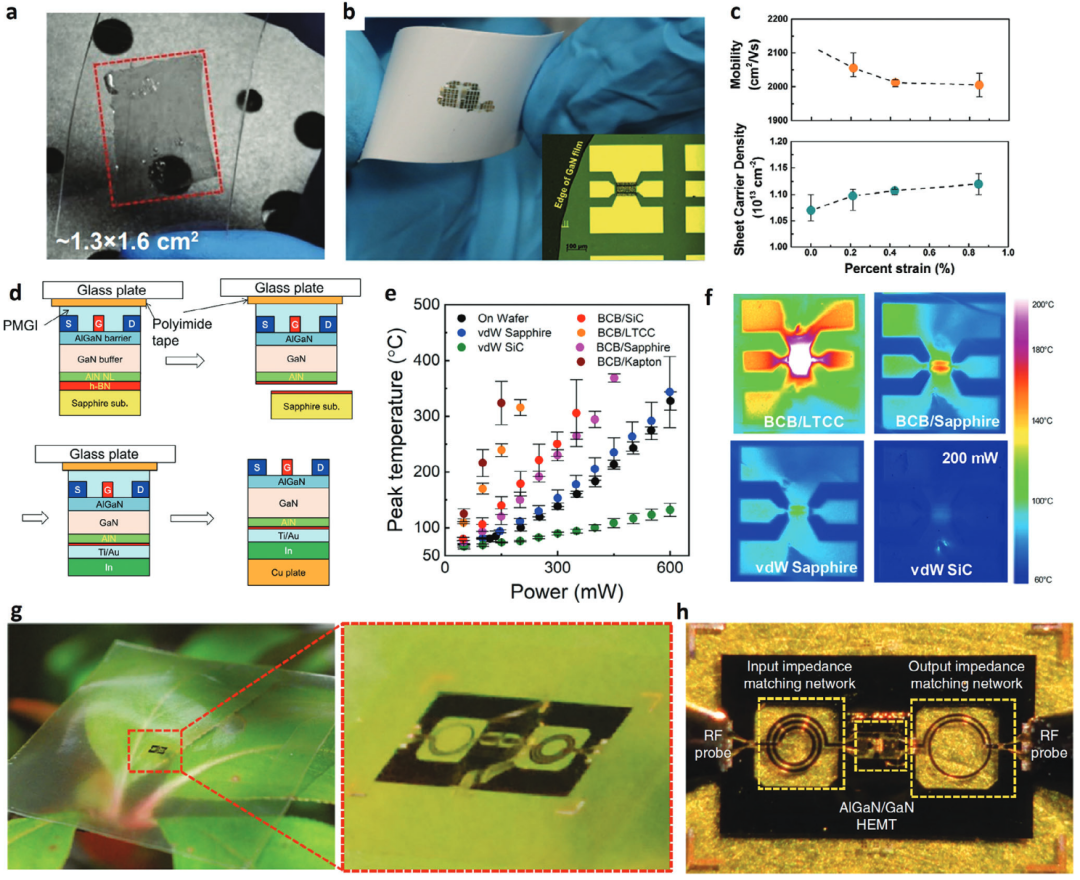

a)柔性衬底上的转移HEMT阵列;b)应变依赖性电子迁移率;c)射频性能测试;d)热管理效果对比;e)HEMT转移;f)不同衬底上的器件性能;g)柔性微波电路;h)基于纤维素的HEMT应用以上。
引用
- Hongliang Chang and others, ‘Semiconductor Membrane Exfoliation: Technology and Application’, Advanced Electronic Materials, 1, 11.1 (2025), p. 2300832, doi:10.1002/aelm.202300832.
