引言#
在精密激光技术中，激光扫描振镜是当之无愧的核心执行单元。从毫米级工业打标到微米级增材制造，扫描振镜凭借速度与精度，成为加工、成像和测量系统中的关键部件。
但对许多激光应用工程师而言，扫描振镜往往既熟悉又神秘：
- 激光增材制造出现拐角过烧时，如何从控制层面根除？
- 大尺寸工件的传统“步进—扫描”为何会引入拼接误差，“镜台联动”（IFOV）又如何解决？
- 为什么小孔径振镜速度很快，而大孔径振镜相对迟缓？
- 指令与执行之间的跟踪误差能否通过前馈控制主动消除？
- 微秒级响应中，稳定性如何保证，抖动和热漂移又来自哪里？
这些问题背后，是四组相互关联的物理与控制逻辑：
速度需要低惯量，高功率和光束质量却需要大孔径。
闭环可以追踪误差，数字前馈还能提前规划路径。
高速定位必须同时控制高频扰动和长期温漂。
统一调度不同频段的运动，才能消除大幅面拼接。
扫描振镜基础：它如何工作？#
一切始于偏转
激光扫描的本质，是对激光束进行精确、可控的偏转。没有偏转，激光器发出的只是静态光束；引入扫描后，光束就能根据指令快速指向工作区域内的任意位置。

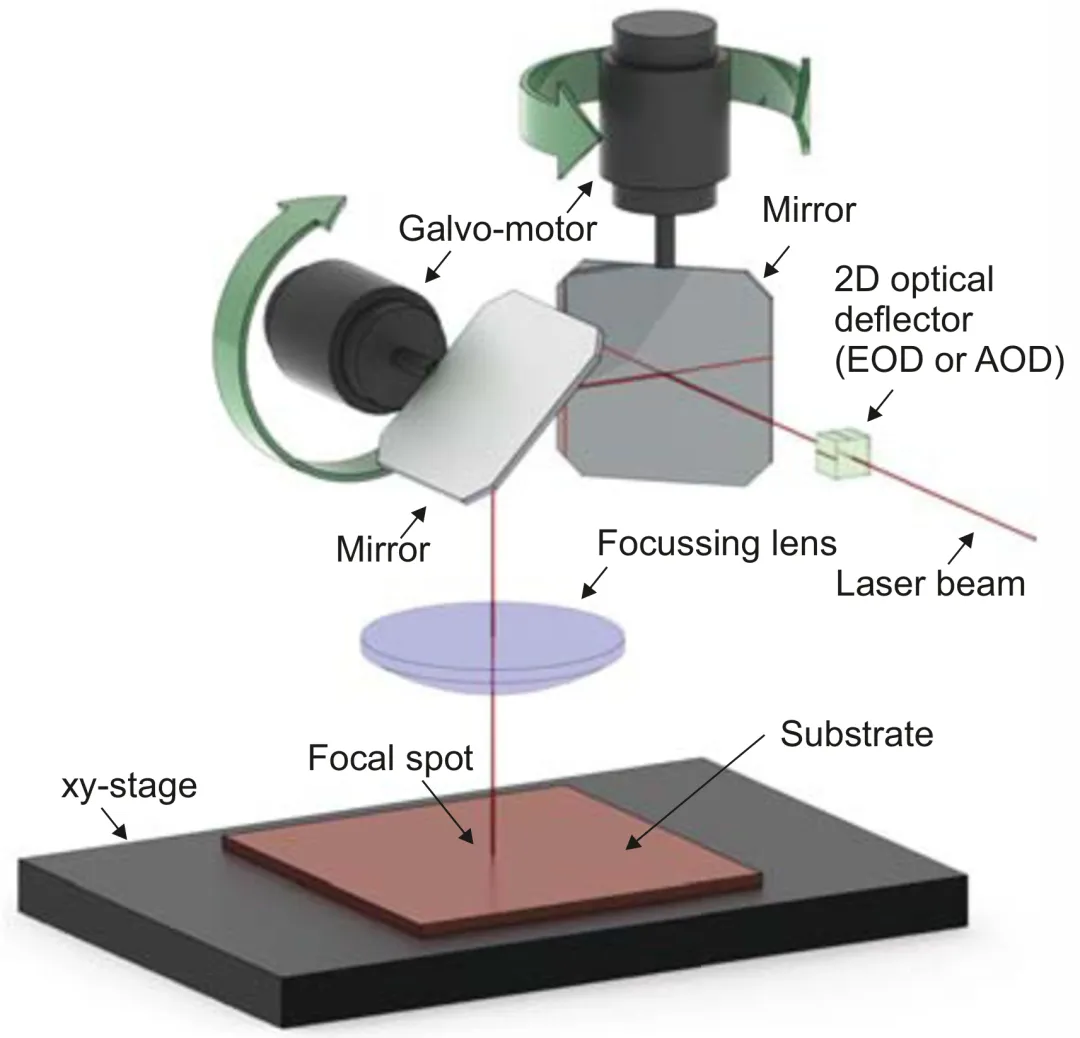

业界主要采用三类偏转技术：
| 技术 | 速度 | 偏转范围与孔径 | 寻址特点 |
|---|---|---|---|
| 旋转多面镜 | 极快 | 可处理较大光束 | 通常为周期性一维扫描，类似滚筒印刷 |
| 声光／电光偏转器（AOD/EOD） | 纳秒级响应 | 偏转角与光束口径有限 | 无机械惯量，适合极高速小范围扫描 |
| 扫描振镜 | 高速 | 孔径和范围选择丰富 | 高精度、灵活的二维矢量随机寻址 |
摆动电机与洛伦兹力
从根本上说，扫描振镜是一种特殊的高精度摆动电机，其工作基于洛伦兹力：通电线圈置于永磁体磁场中时，会受到与线圈电流成正比的力矩并旋转。
原理与电流计相同。电流计中，线圈带动指针偏转，以角度反映电流大小；扫描振镜则用高反射率镜片代替指针。驱动板把输入电压转换为精确驱动电流，伺服系统控制镜片并非连续旋转，而是快速、稳定地停在输入信号对应的目标角度。
两轴构建二维扫描平面

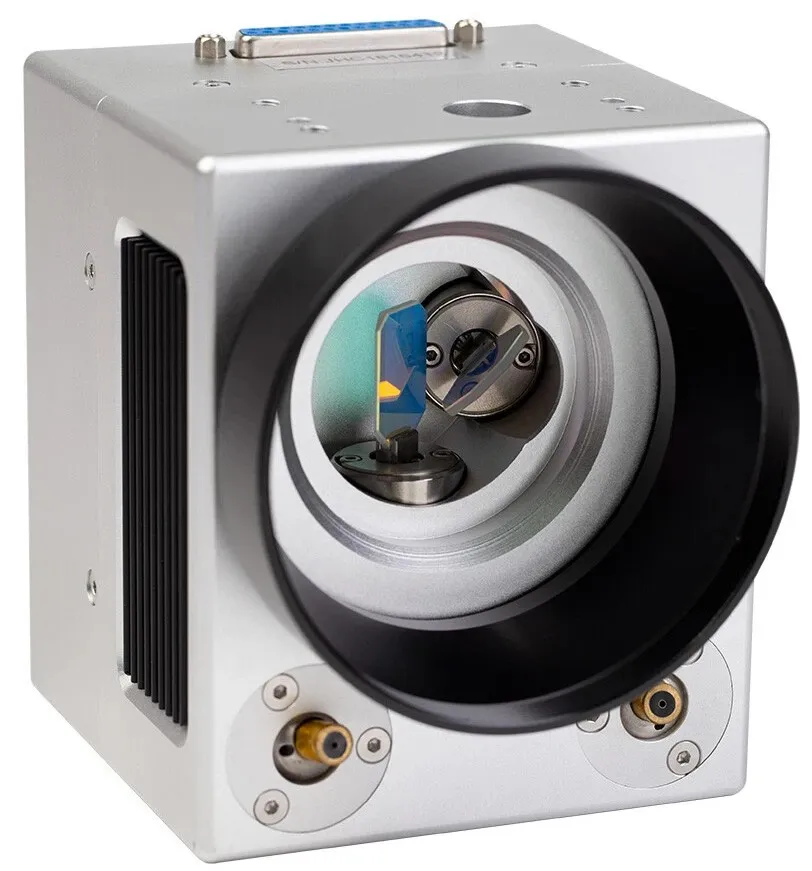

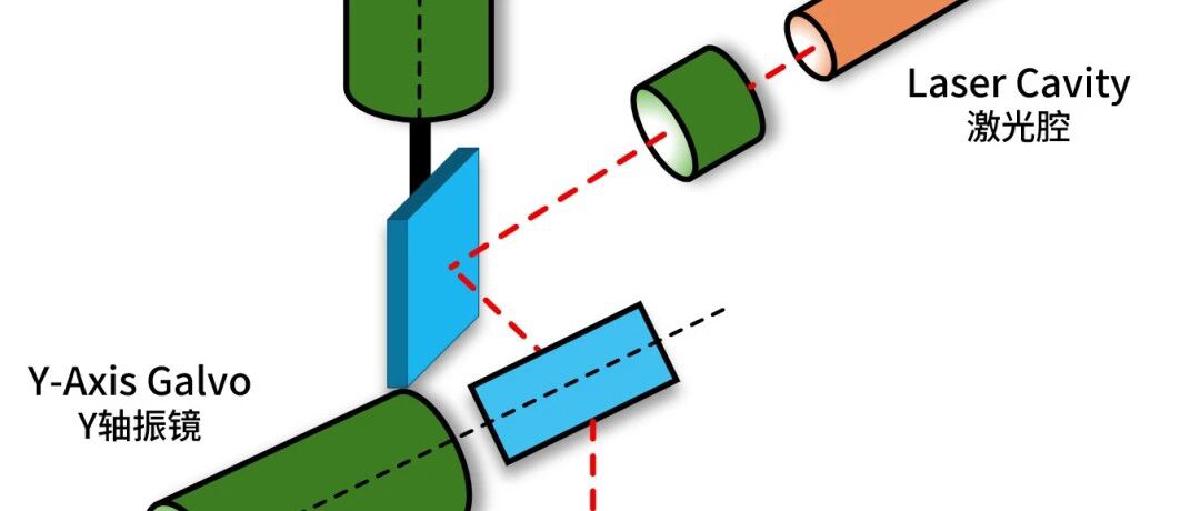

典型二维扫描头由两个旋转轴相互垂直的振镜组成：
- 激光先入射第一个镜片，通常定义为 X 轴；
- 经 X 镜反射后，再入射第二个 Y 轴镜片；
- 计算机独立控制两个镜片的偏转角；
- 光斑即可被引导到工作平面任意 \((X,Y)\) 坐标。
这种基于矢量的随机寻址能力，是振镜相对于旋转多面镜等光栅式扫描系统的核心优势。
跳转与打标
振镜运动主要分为两种模式，区别在于激光开关状态：
- 跳转运动： 激光关闭时重新定位。因为不加工，振镜通常以所允许的最高速度和加速度移动到下一任务起点；
- 打标运动： 激光开启时执行加工。运动速度必须受到严格控制，以满足线能量密度、轮廓质量和熔池稳定性等工艺要求。
核心矛盾：速度与通光孔径
追求速度，需要电机产生较大力矩，同时让镜片、轴等转子组件的转动惯量尽可能小；惯量越小，启动和停止越快。
追求功率和光束质量，则要求镜片的有效通光孔径足够大，以完整容纳激光束，避免边缘裁切造成能量损失和光束质量下降。高功率应用尤其依赖大孔径。
两者直接冲突：大镜片必然带来更大质量和转动惯量。 这解释了为什么市场上不存在万能扫描振镜，而是覆盖约 3–50 mm 甚至更大孔径的产品系列：
- 小孔径振镜： 惯量低、速度快，适合小光斑和高动态场景，如生物医学成像；
- 大孔径振镜： 惯量高、速度相对慢，但可容纳高功率、大直径光束，适合焊接、切割和 3D 打印。
振镜选型，本质上是在特定应用的动态速度与功率处理能力之间进行权衡。
一个完整的扫描振镜系统#

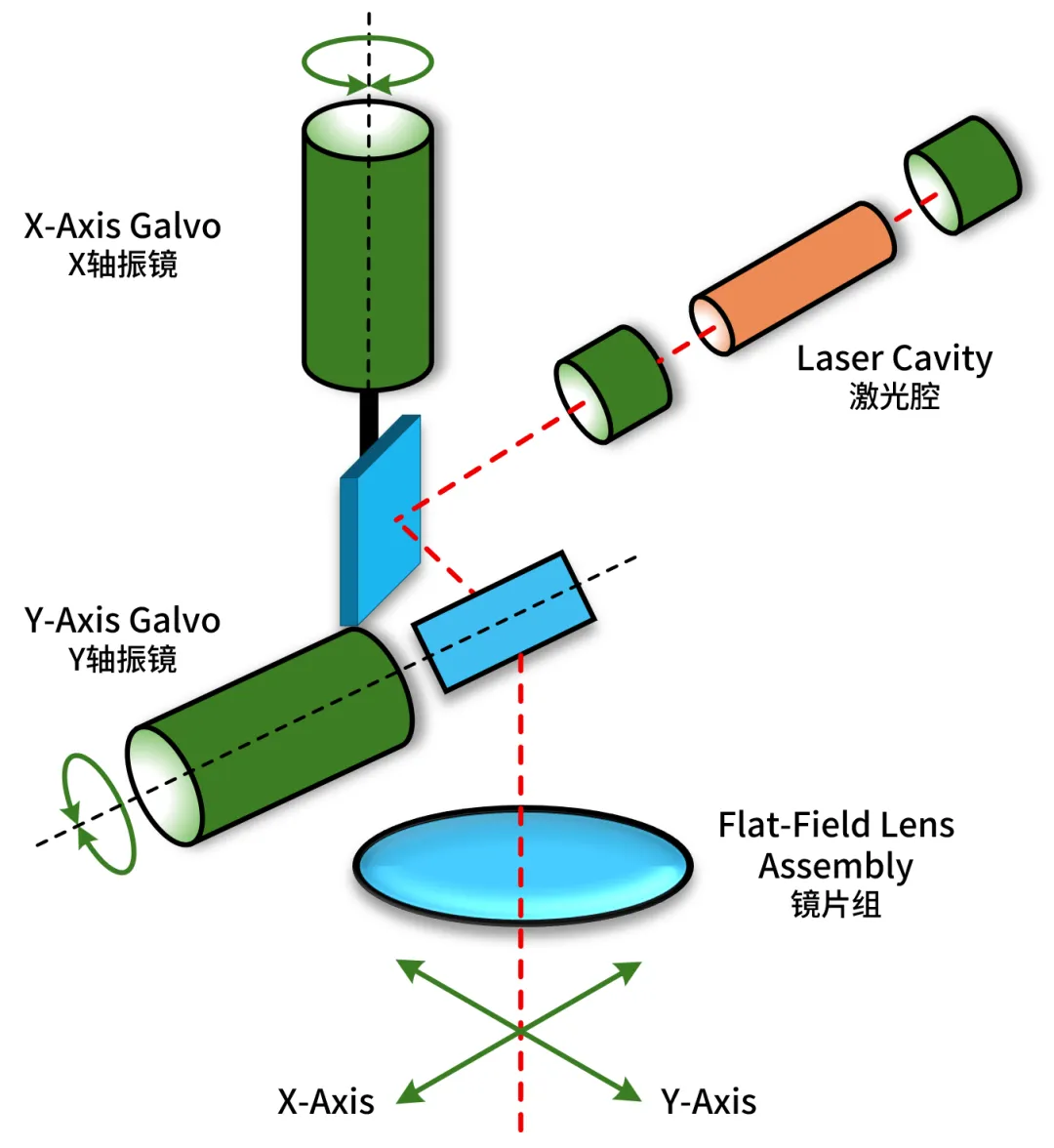

高性能扫描系统并非只有振镜，而是由光源、光束整形、扫描、聚焦和控制组件共同构成。
系统架构
系统的典型信号与光路流程如下：
产生符合工艺要求的激光束。
对光束准直、扩束并减小发散角。
按数字指令完成二维角度偏转。
聚焦、平场并线性化扫描。
聚焦光斑按规划轨迹完成加工。
控制卡和控制软件负责同步振镜、激光开关及功率，形成从数字指令到物理加工的完整链路。

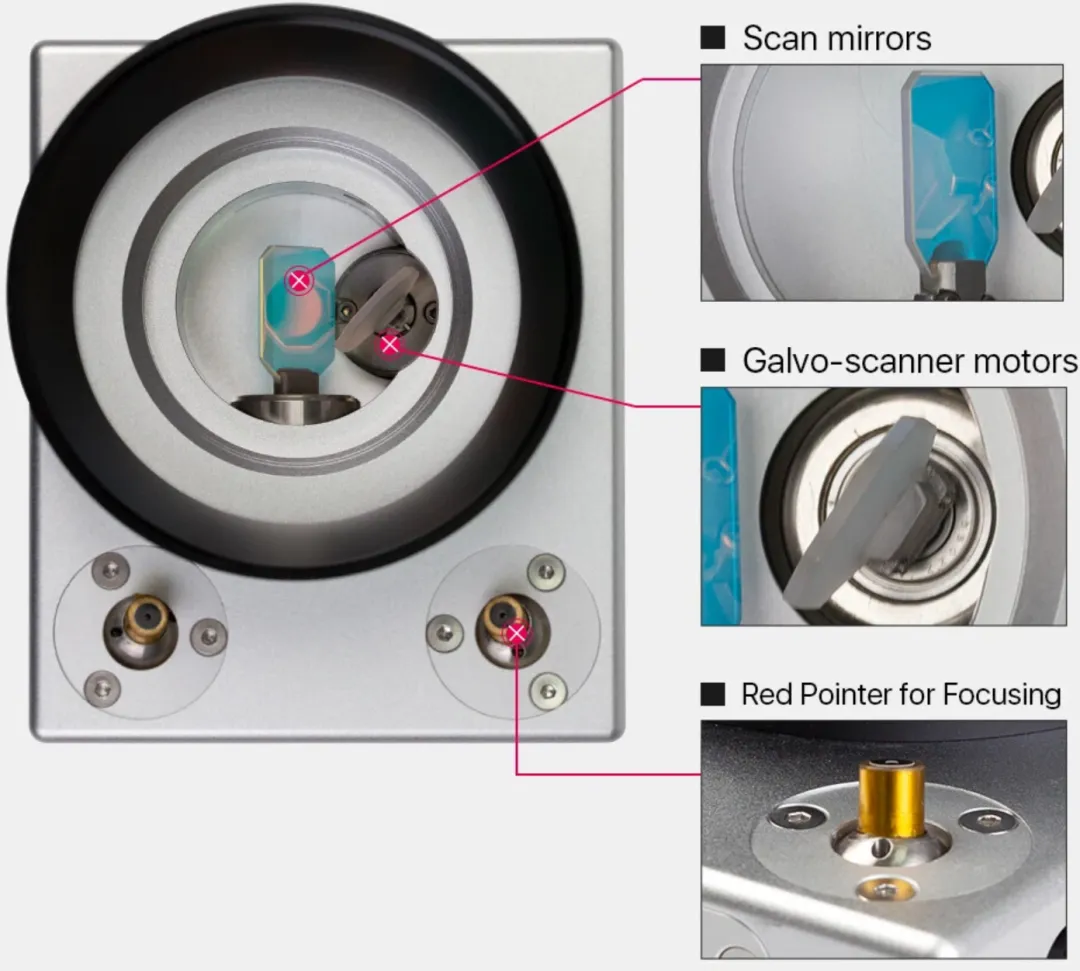

振镜电机
振镜电机直接决定系统的动态性能，关键包括转子／定子结构和轴承。
定子与转子：
- 动磁式： 磁钢作为转子，线圈固定在定子上，是高性能系统的主流。转子结构简单、惯量低，可获得更高谐振频率和更快响应；
- 动圈式： 线圈作为转子，磁钢固定。力矩效率较高，但线圈的体积和质量增加了转子惯量，限制最高响应速度。
轴承： 通常使用经过轴向预紧的高质量精密滚珠轴承，以获得无背隙、高刚性、低摩擦和长寿命。
扫描镜片
镜片决定系统的光学质量和功率承受能力：
- 孔径： 镜片的有效通光直径，决定系统可处理的最大光束直径；
- 硅（Si）基底： 热导率和刚性良好，常用于 CO₂ 和光纤激光等中高功率红外系统；
- 熔融石英基底： 热膨胀系数极低，温度变化时形变小，是紫外和超快激光应用的优先选择，可减小热透镜引起的焦点漂移；
- 镀膜： 表面多层电介质膜针对特定波长设计，反射率通常大于 99.5%。
F-Theta 透镜：平场与线性化

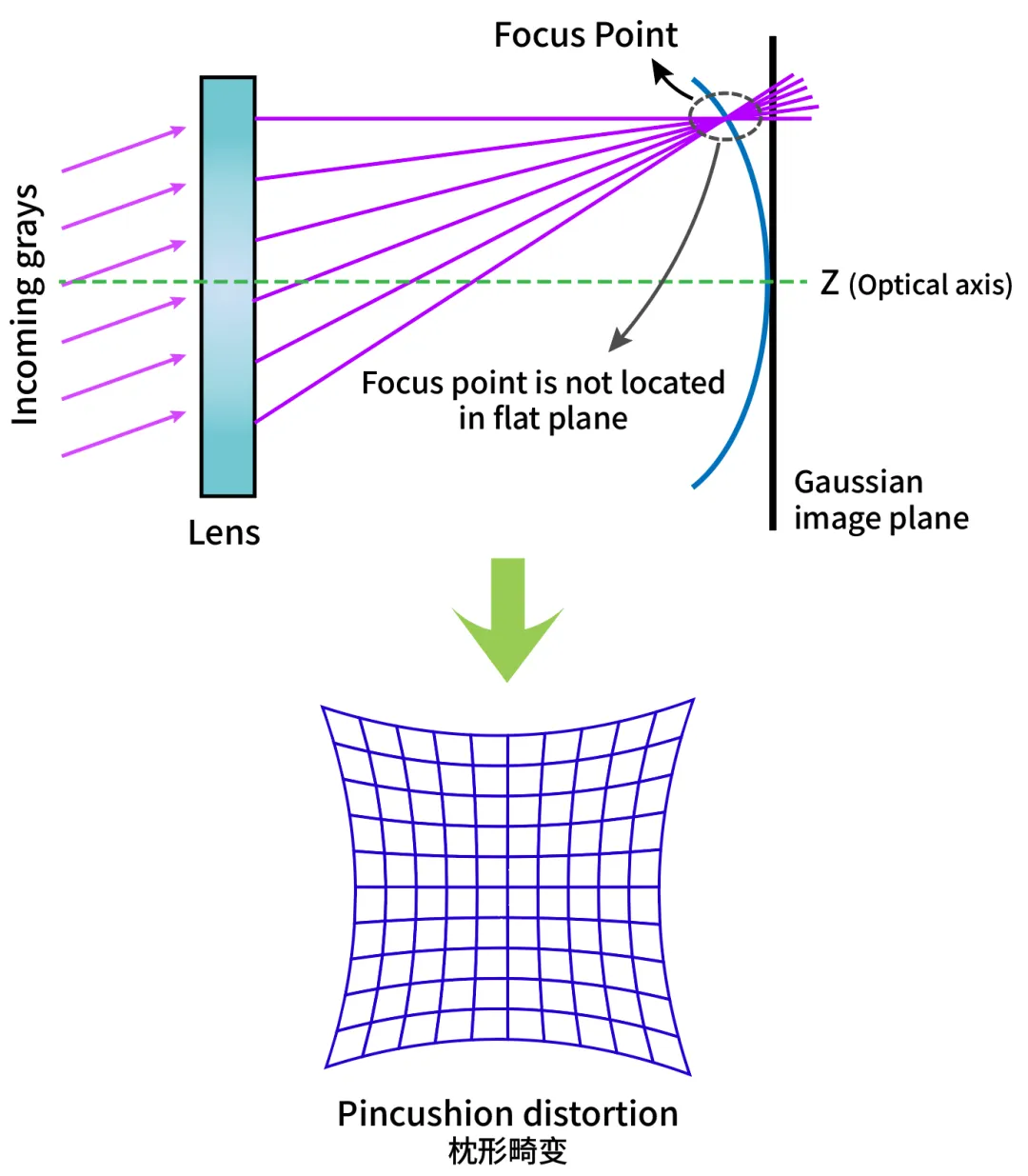

没有 F-Theta 场镜，扫描系统会面临两个严重问题：
场曲： 普通聚焦透镜把光束聚焦到曲面，而不是平面；
非线性与枕形失真： 平面光斑位移 \(y'\) 与扫描角 \(\theta\) 的正切成正比：
\[ y'=f\tan(\theta) \]振镜匀角速度扫描时，工作面上的光斑并非匀速，而是边缘快、中心慢，造成能量密度不均；正方形也可能被扫描成枕形。

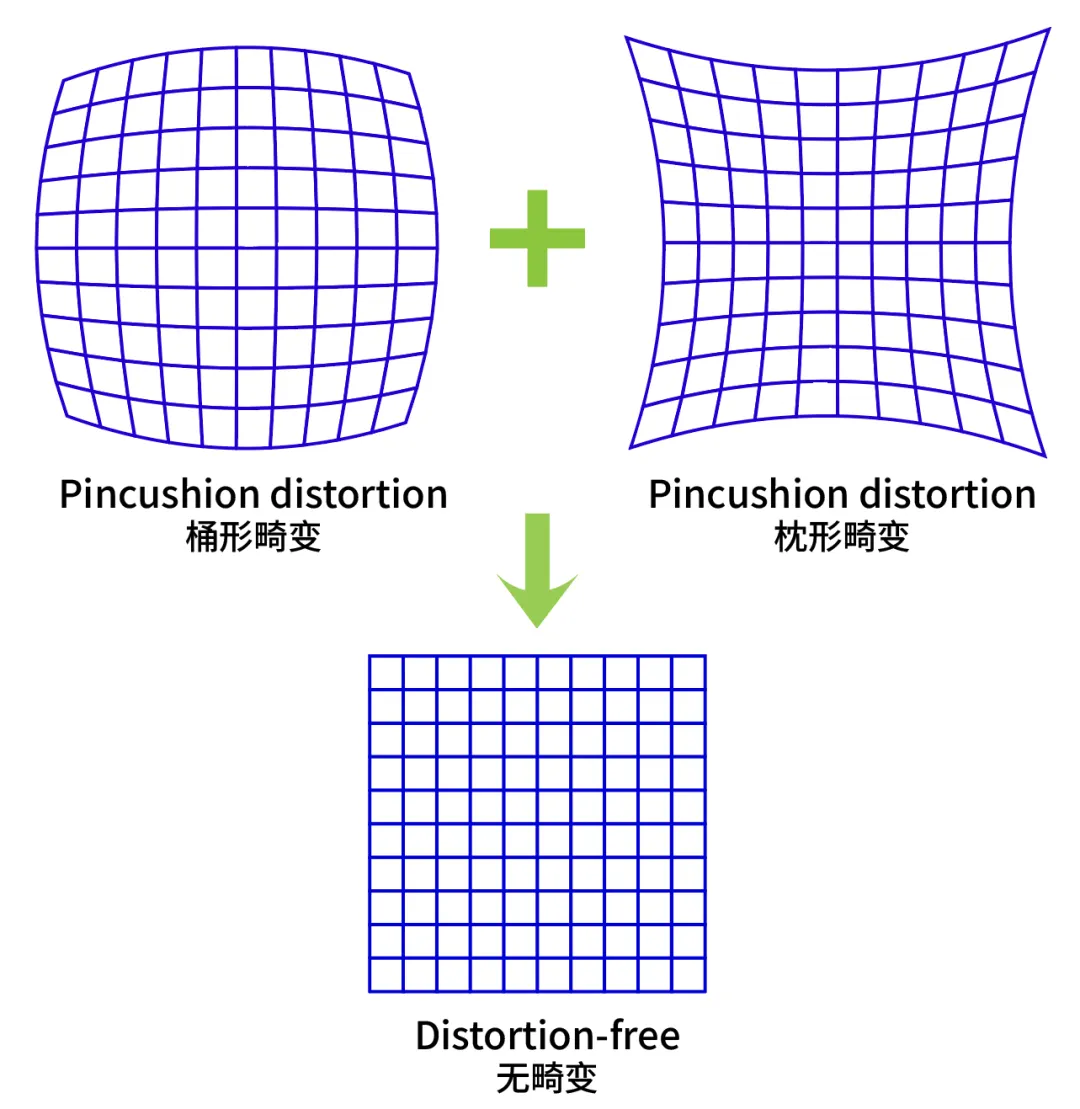

F-Theta 透镜是一组经过特殊设计的镜片。它主动引入一定桶形失真，抵消扫描系统本身的枕形失真和非线性，使位移与角度近似线性：
\[ y'\approx f\theta \]其核心功能包括：
- 线性化扫描： 振镜匀速转动时，工作面光斑也近似匀速；
- 平场聚焦： 整个扫描视场内都保持聚焦；
- 均匀点径： 尽可能在视场内维持一致光斑和能量密度。
扩束镜：用更大光束换取更小发散角
激光进入扫描头前通常先通过扩束镜。扩束镜是无焦望远镜系统，用于增大准直光束直径。
当光束直径被扩大 \(M\) 倍，远场发散角将减小到原来的
\[ \frac{1}{M} \]聚焦光斑尺寸与入射光束发散角密切相关，因此减小发散角是获得更小焦斑、更高加工分辨率的关键。

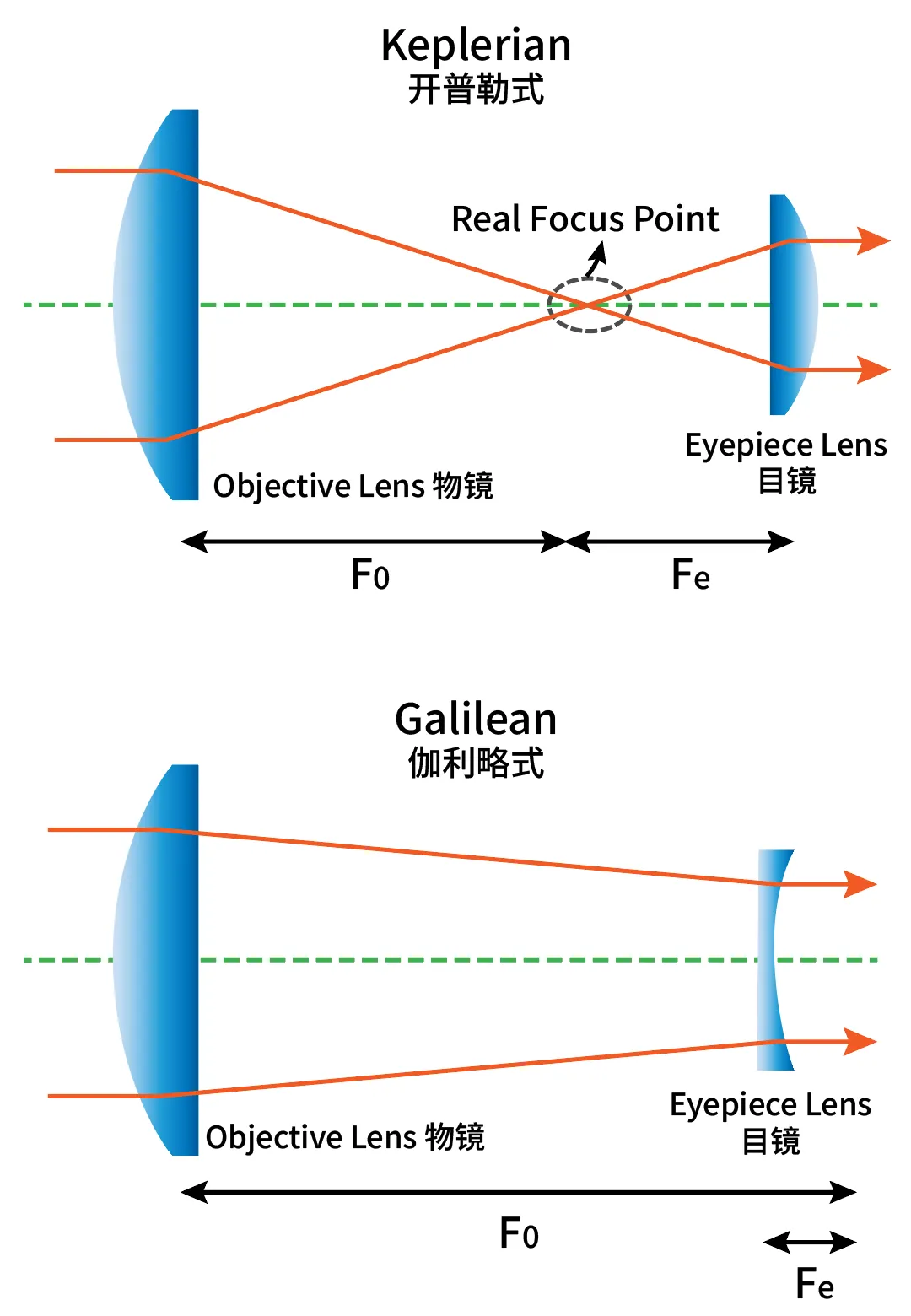

- 开普勒式扩束镜： 由两个正透镜组成，中间存在实焦点，适合需要空间滤波的系统；高功率下内部焦点可能引起空气击穿；
- 伽利略式扩束镜： 由一个负透镜和一个正透镜组成，没有内部焦点，结构更紧凑，是工业系统中最常见的类型。
闭环伺服系统#
扫描振镜的速度和精度，依赖高速、高精度闭环伺服。
为什么必须闭环？
- 开环系统： 只发送指令，不检测执行结果，无法感知实际位置，容易受漂移、负载和环境扰动影响；
- 闭环系统： 持续比较来自控制软件的指令位置与位置检测器测得的实际位置。两者差值就是位置误差，控制目标是实时把误差驱动到零。
从数字指令到镜片偏转

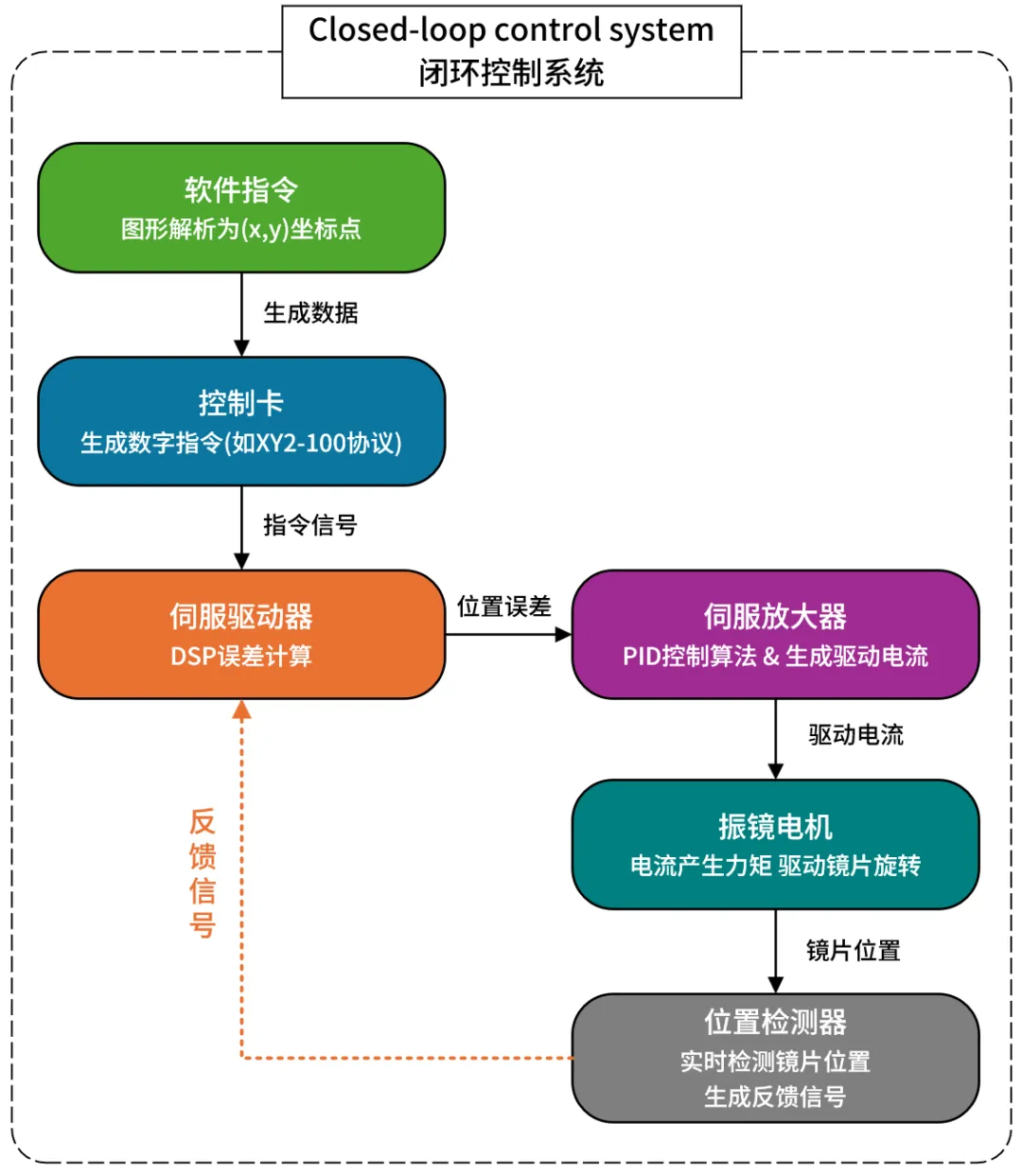

完整控制周期包含六个环节：
- 软件指令： 图形被解析为一系列 \((X,Y)\) 目标坐标；
- 控制卡处理： RTC 控制卡按 XY2-100 等协议生成数字指令并发送给伺服驱动器；
- 误差计算： 驱动器同时接收指令信号和位置反馈，内部 DSP 或电路计算瞬时位置误差；
- 生成驱动电流： 伺服放大器根据误差大小和方向，通过 PID 等算法输出精确线圈电流；
- 电机偏转： 误差大时输出大电流以快速移动；误差变小时降低电流，实现平稳、低超调定位；
- 更新反馈： 位置检测器立即检测新角度，生成下一轮反馈。
“指令 → 反馈 → 误差计算 → 驱动”的循环以每秒数千乃至数万次不断重复，从而动态控制镜片位置。
位置检测器
位置检测器是闭环伺服中最关键的传感器，直接决定系统精度、分辨率和稳定性。
- 光学式模拟检测器： 红外 LED 照亮转轴上的遮光片；转子旋转时，光电二极管阵列上的阴影变化，通过差分电流换算角度；
- 电容式模拟检测器： 测量随转子旋转而变化的电容值；
- 数字光栅编码器： 高分辨率光栅盘固定在转轴上，由光学读数头读取，直接输出数字角度信号，具有很高定位精度、分辨率和很低长期漂移，常用于高端系统。
从模拟伺服到数字伺服
模拟控制的局限：
- 容易受电磁干扰和噪声影响；
- 调谐依赖手工电位器，更换组件后往往需要重新标定；
- 控制逻辑固化，难以灵活实现复杂算法。
数字控制的优势：
- 高速 DSP 在固件中执行控制算法；
- XY2-100 等数字协议对噪声不敏感，抗干扰能力强；
- 可实现比 PID 更复杂的模型前馈和前瞻控制（Look-ahead），提前降低跟踪误差。
两者的本质差别在于：模拟伺服通常是被动响应，看到误差后再追赶目标，因此不可避免地存在跟踪误差；数字伺服可以利用模型和预知路径进行主动、预测性控制，把动态跟踪误差显著压低，甚至在目标工况下实现近似“零跟踪误差”扫描。这也是从控制层解决增材制造拐角过烧等问题的基础。
关键性能指标#
扫描振镜不能只用“快”或“准”来评价，至少需要同时考察速度、精度和稳定性。
速度指标
- 打标／写入速度（Marking Speed）： 常用单位为 \(\mathrm{mm/s}\) 或字符／秒（cps），直接反映生产效率；
- 定位／跳转速度（Jump Speed）： 激光关闭时两点之间的移动速度，决定加工步骤间的等待时间；
- 阶跃响应时间（Step Response Time）： 镜片完成指定角度阶跃并稳定进入公差带所需时间，是动态响应能力的基本指标；时间越短，吞吐量越高。
精度指标
- 精度（Accuracy）： 全扫描场内，实际位置与指令位置的符合程度；
- 重复性（Repeatability）： 从不同方向多次返回同一点的能力，在许多实际工艺中通常比绝对精度更重要；
- 分辨率（Resolution）： 振镜能够被指令移动并可靠分辨的最小角度增量。
稳定性指标
- 热漂移（Thermal Drift）： 内部温度变化导致零点和增益随时间缓慢变化，是长时间加工的主要误差来源；
- 抖动（Jitter）： 镜片在静止指令位置附近发生的微小高频振荡。抖动过大会降低加工边缘的光滑度与轮廓质量。
控制架构的挑战与解决方案#
当振镜系统与大型运动平台组合时，传统控制架构的瓶颈会被放大。
传统“步进—扫描”模式
- 惯性约束： XY 平台惯量大，限制整体效率和动态响应；

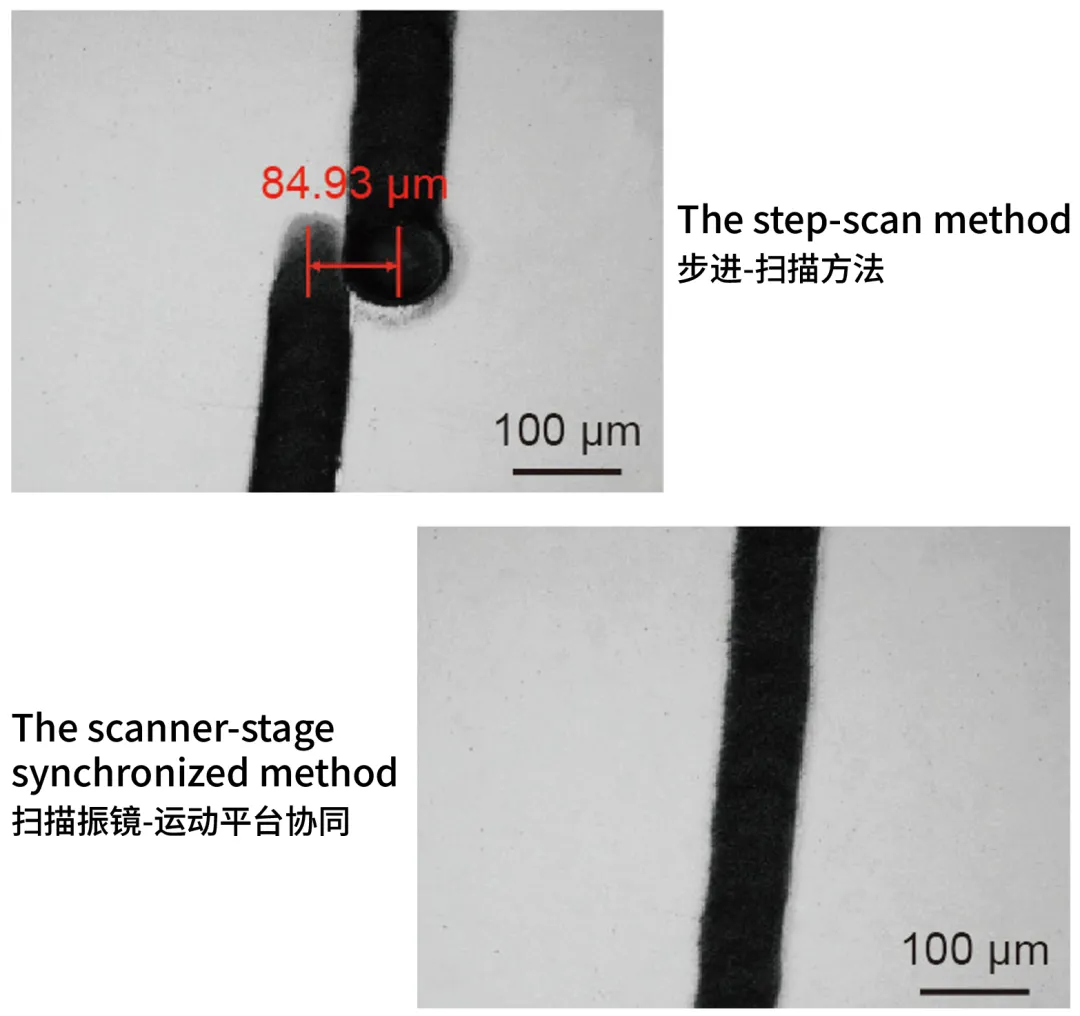

- 视场局限： 假设振镜视场为 100 × 100 mm，加工 500 × 500 mm 工件就要把图形切成 25 块逐块加工，拼接处容易出现误差；
- 协调缺失： 平台和振镜是两个独立系统。平台先移动到 A 点并停稳，随后振镜才开始扫描，只能顺序执行；
- 控制失真： 环路延迟和动态误差，使真实激光轨迹偏离设计图形。
解决方案一：畸变校正
要达到微米级精度，必须校正扫描系统固有的几何畸变。

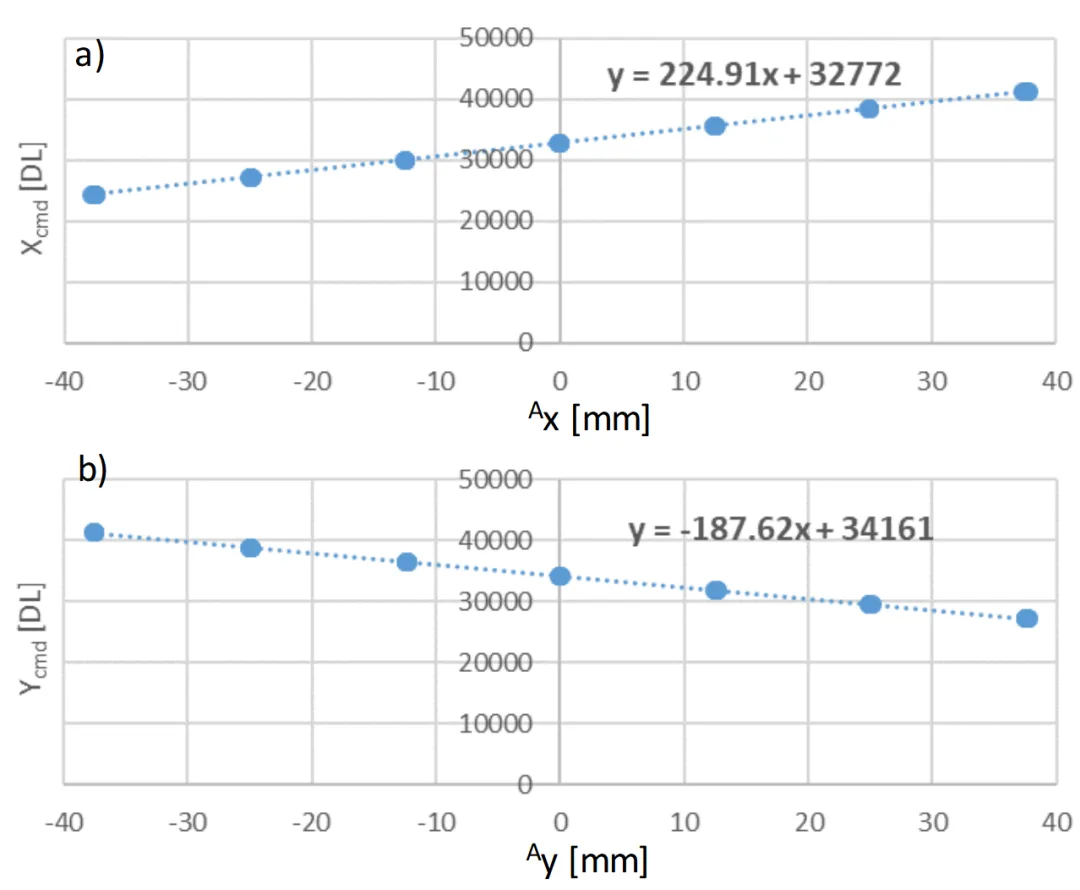

- 传统查找表（LUT）： 测量上千个点的误差并建立补偿表，过程繁琐，精度高度依赖测量点密度；
- 稀疏数据物理建模： 只测量少量点，例如 5 × 5 = 25 点，用综合数学模型描述整个系统的物理行为。模型标定后，即可计算视场内任意点的畸变补偿量。
解决方案二：无限视场 IFOV
无限视场（Infinite Field of View，IFOV）又称镜台联动或协同扫描。它通过统一控制器把振镜和 XY 平台整合为一个协作运动系统，取代传统步进—扫描。
运动矢量分解：
- 长距离、平缓的低频运动交给平台；
- 高动态、复杂的高频细节，如拐角和小圆弧，交给振镜。
实时误差校正存在两类思路：
- “防错”策略，如 SCANLAB／ACS： 使用前瞻性轨迹规划，预先生成平台与振镜都能跟踪的优化路径；
- “纠错”策略，如 Aerotech： 利用实时反馈，让振镜主动补偿平台的动态跟踪误差，确保最终合成位置准确。
解决方案三：精密同步控制
有了协同算法，还需要高保真执行与激光触发机制。
PWM 直连驱动#
传统“控制器 → 驱动器 → 电机”的多层链路会引入延迟。现代系统可绕开中间驱动层，直接向电机发送底层 PWM 控制信号，并直接接收高速位置反馈，从而减小延迟、提高动态响应。
按距离触发激光：位置同步输出 PSO#

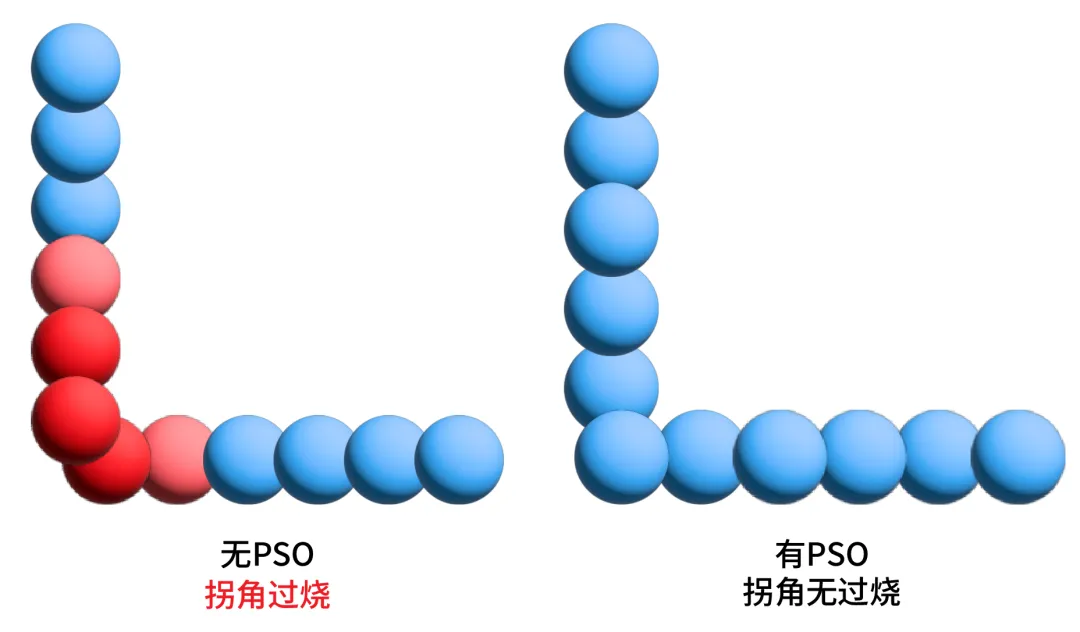

传统方法按时间触发激光，每隔固定时间发射一个脉冲。运动速度一旦变化，路径上的脉冲间距和能量沉积就会改变。
PSO（Position Synchronized Output）改为按空间距离触发。例如系统每移动 5 µm 发射一个脉冲，无论运动快慢，激光能量沿路径的空间分布都保持均匀，从根本上缓解拐角减速造成的过烧。
高级功率控制#
功率校正映射和模拟量矢量跟踪等技术，可根据光斑位置与运动速度实时调整激光功率，使整个加工过程保持近似恒定的能量密度。
这些高级控制技术的最终目标，是实现工艺参数的不变性：工程师设置的线能量密度、光斑重叠率等参数，应当真正转化为工件上的物理效果，而不必反复依靠经验试错去补偿设备动态缺陷。
结语#
扫描振镜已不再是简单的二维光束偏转器，而正在演变为多轴、富含传感器、高度集成的光子加工子系统。
- 过去： 它是独立执行组件，封装电机与反射镜，根据输入信号完成光束偏转；
- 现在： 它是集成功能单元，可物理集成 Z 轴调焦模块，在控制层内置数字控制器，并通过诊断数据流实时提供运行状态与性能指标；
- 未来： 它有望与机器人、运动平台等设备进行更深层的数据交互和协同作业，成为真正智能制造系统中的光子执行节点。
