激光清洗 + 激光熔覆:压力容器修复

··2622 字·6 分钟·
目录
激光复合 - 这篇文章属于一个选集。
§ 3: 本文
针对 Q345R 钢压力容器,研究者把激光清洗与 Inconel 625 激光熔覆接到同一套设备上:先用脉冲激光去除锈蚀并建立可控粗糙度,再切换连续激光完成冶金修复。清洗留下的余热还能充当熔覆预热,构成一条更短、更安全、可量化的复合修复链。

Q345R 钢 Inconel 625 清洗—熔覆复合 压力容器修复

01 脉冲清洗

去除氧化层,建立约 14 μm 粗糙度。

02 余热预热

基板升至约 136 ℃,衔接后续熔覆。

03 连续熔覆

沉积 Inconel 625,形成冶金结合层。

应用背景
#

在石化与能源行业,Q345R 钢压力容器长期承受高温、腐蚀和交变载荷,表面裂纹的萌生概率会随服役时间显著增加。大型旋风分离器等设备一旦停机检修,不仅维修本身耗时,还会造成连续生产系统的非计划停产。

天然气站中的大型旋风分离器压力容器

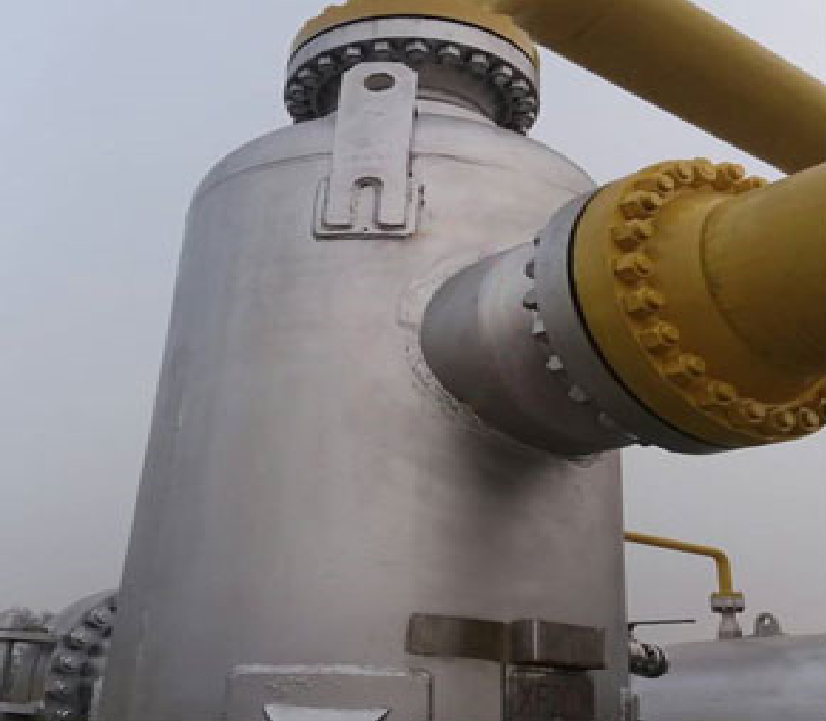

天然气站中的大型旋风分离器,是典型的大型压力容器应用场景。

传统方案通常先人工打磨,再进行电弧焊修复,存在几项相互叠加的问题:

  • 单次作业时间长,打磨精度高度依赖操作人员经验;
  • 打磨或焊接控制不当,容易造成基材过烧或扩大热影响区;
  • 高空人工操作带来粉尘、高温和坠落等安全风险;
  • 人员与现场条件变化会放大焊缝质量波动。

因此,行业修复至少需要同时满足三项核心诉求:

  1. 缩短非计划停机时间;
  2. 消除或减少高空、高危人工操作;
  3. 把表面状态、热输入和修复质量转化为可测量、可追踪的指标。

激光清洗—熔覆复合技术把高精度表面清理、基材预热与冶金修复串联起来,可快速去除锈蚀、降低缺陷率并实现流程自动化,是替代传统高危、低效修复模式的一条可行路径。

核心创新:一套激光设备完成两道工序
#

研究最关键的思路,是通过切换激光工作模式和参数,让同一套设备先除锈、再熔覆。传统“手工打磨—转运或换位—熔覆”之间存在设备、场地和定位切换,而复合系统可以在同一坐标与轨迹体系中无缝衔接。

清洗阶段:除锈,同时构造界面
#

清洗采用脉冲模式,频率为 1000 Hz,能量密度为 0.8 J/cm²。激光使氧化层发生气化和剥离,清洗后表面氧含量由 21.3% 降至 14.6%

这里的目标并不是把表面抛到越光滑越好。研究有意将表面粗糙度控制在约 14 μm,利用更大的真实接触面积与机械咬合条件,为后续熔覆金属提供更好的附着基础。

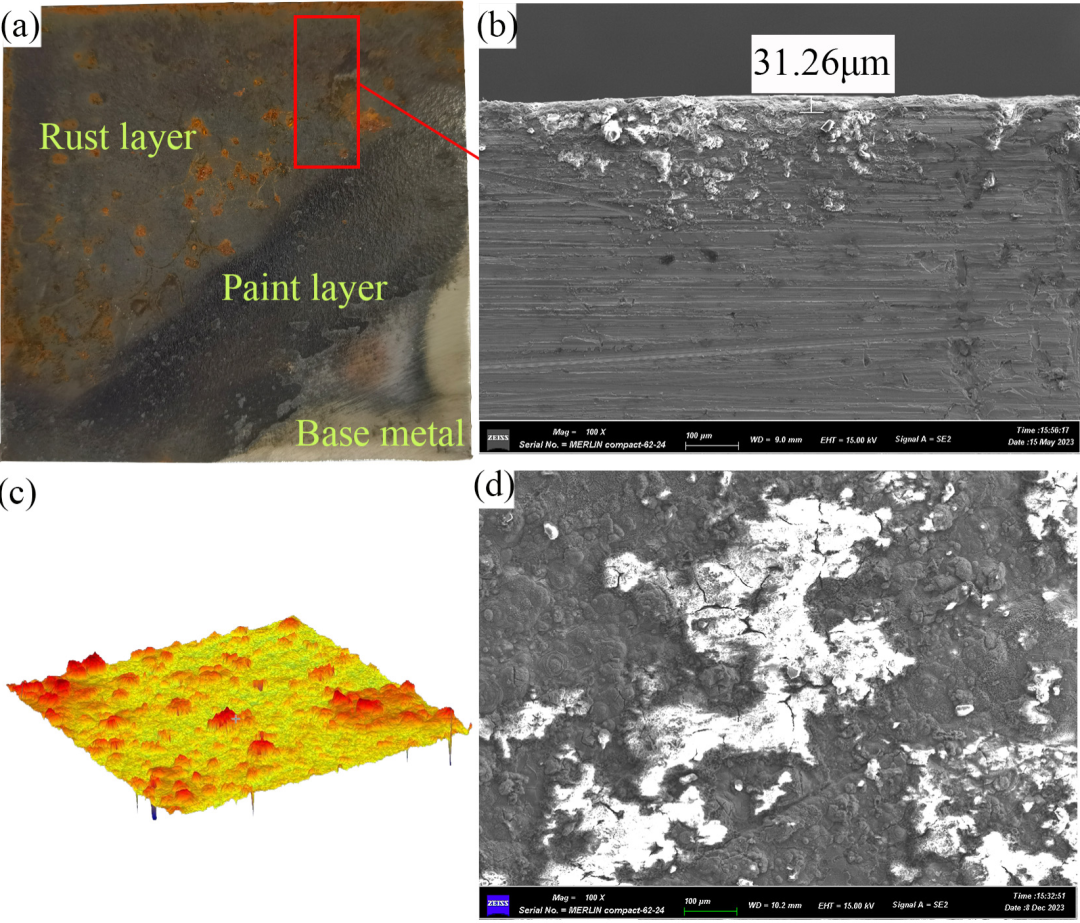

锈蚀Q345R钢板的表面、横截面、三维形貌和微观形貌
锈蚀 Q345R 钢板表征:(a)表面;(b)横截面;(c)三维形貌;(d)微观形貌。

熔覆阶段:利用清洗余热完成衔接
#

熔覆切换为连续激光,功率 2800 W、光斑直径 3 mm,沉积材料为 Inconel 625 合金粉末

激光清洗不仅去除锈蚀,也在基板中留下热量。实测清洗后钢板温度可升至约 136 ℃,相当于为熔覆提供了预热,从而省去单独的传统预热工序。与手工抛光相比,这种温升是复合流程能够缩短步骤的重要原因。

1000 Hz

脉冲清洗频率

0.8 J/cm²

清洗能量密度

2800 W

连续熔覆功率

3 mm

熔覆光斑直径

136 ℃

清洗后基板温度

Inconel 625

熔覆合金粉末

激光清洗与手工抛光后基板温度变化曲线

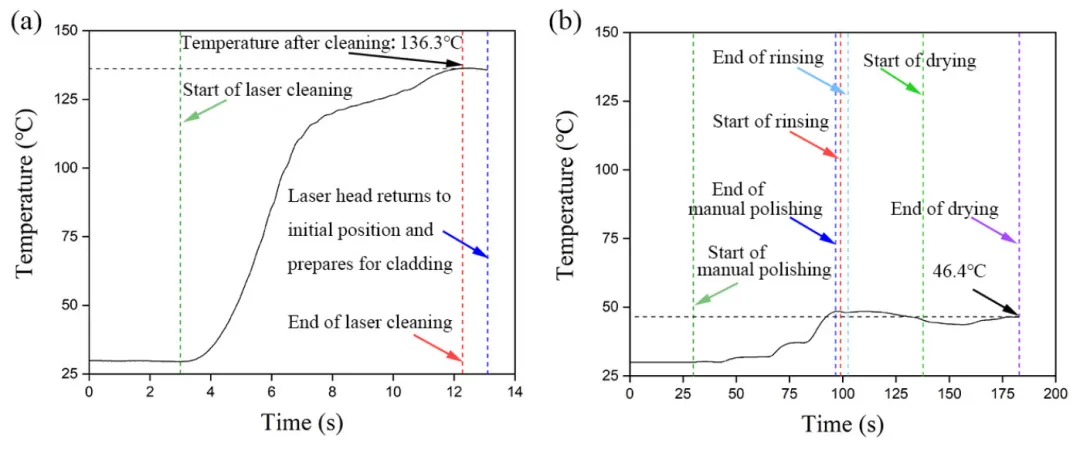

基板温度曲线:(a)激光清洗;(b)手工抛光。
激光清洗熔覆系统示意和机械臂实验平台

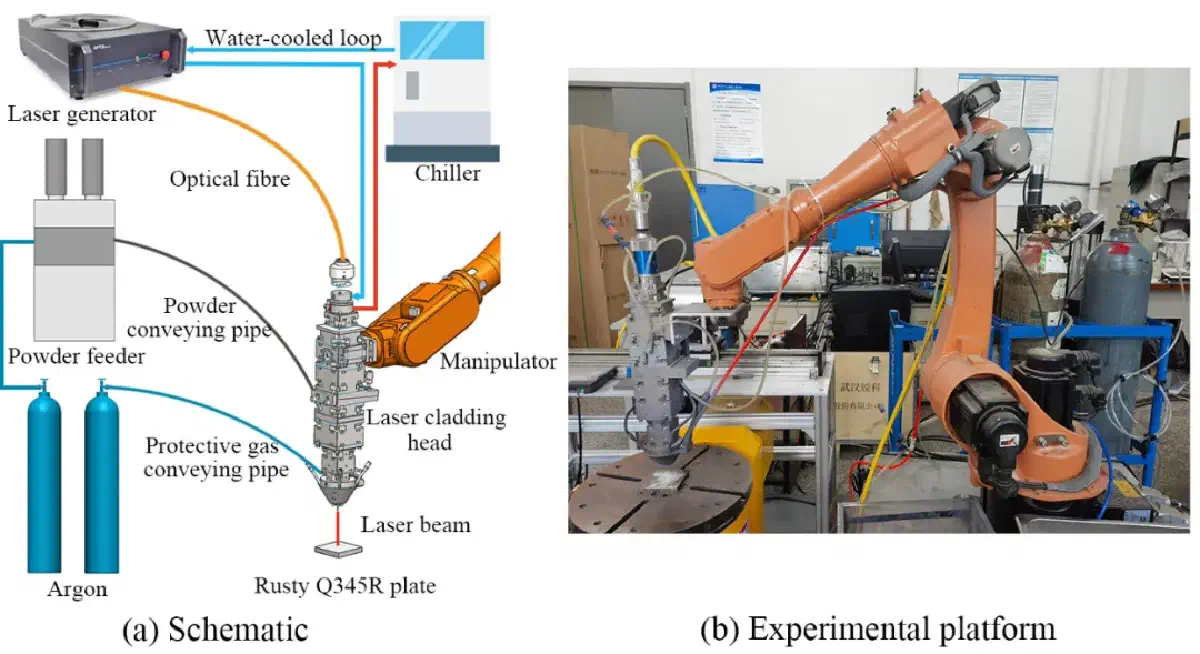

激光清洗与熔覆实验平台:激光器、送粉器、保护气路、熔覆头和机械臂共用坐标体系。
激光清洗去除氧化层和激光熔覆沉积合金层的工作原理对比

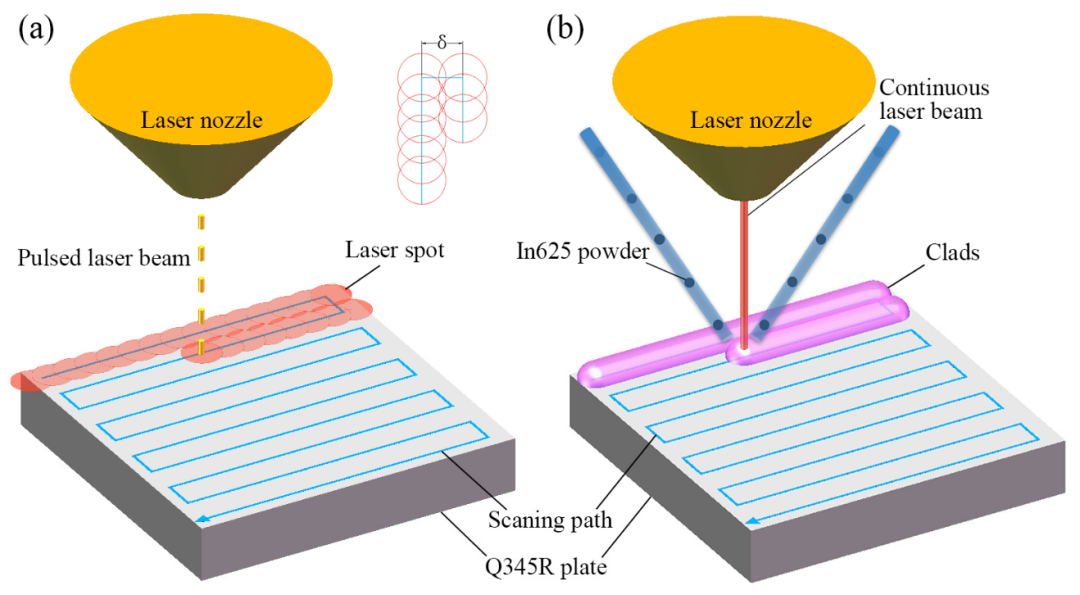

工作原理对比:(a)脉冲激光清洗;(b)连续激光熔覆。

关键数据:为什么优于手工预处理
#

表面质量与结合强度
#

激光清洗后的表面粗糙度为 14.22 μm,手工打磨表面为 7.09 μm。在该实验条件下,前者使熔覆层结合强度提高 37%

粗糙度也存在上限,并非越大越好。试验发现,当粗糙度超过约 18 μm 时,过深的表面谷部可能在熔覆过程中裹入气泡,反而增加孔隙缺陷。

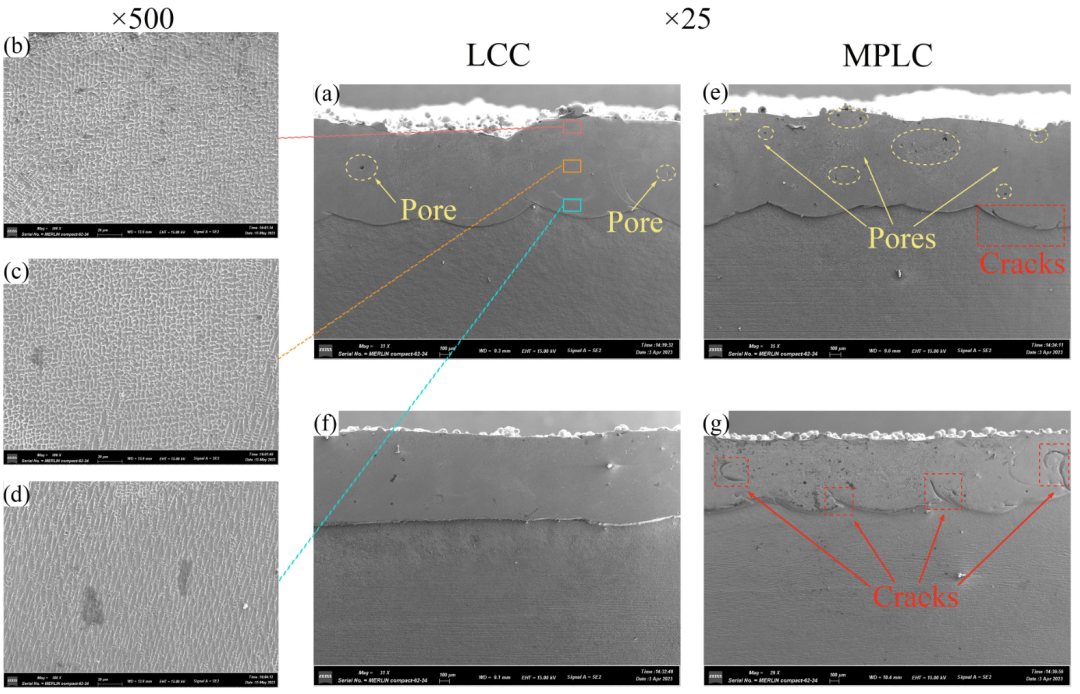

不同方向试样横截面的扫描电镜显微图
试样 SEM 显微图:(a–e)Y 方向横截面;(f、g)X 方向横截面。

硬度、韧性和各向异性
#

  • 硬度: 熔覆层硬度为 256 HV,比 Q345R 基材高 37%。强化主要来自 Cr₂₃C₆ 碳化物。
  • 冲击韧性: X 方向冲击功达到 164 J,比基材高 5.8%;Y 方向只有 138 J,表明熔覆层和沉积路径带来的各向异性仍然突出。
  • 承压结果: 试样通过 28 MPa 水压测试,但测试持续时间仅 10 分钟。这一结果只能说明短时试验通过,实际验收仍需依据相应压力容器行业标准。
两条显微硬度测试路径及不同试样的硬度分布

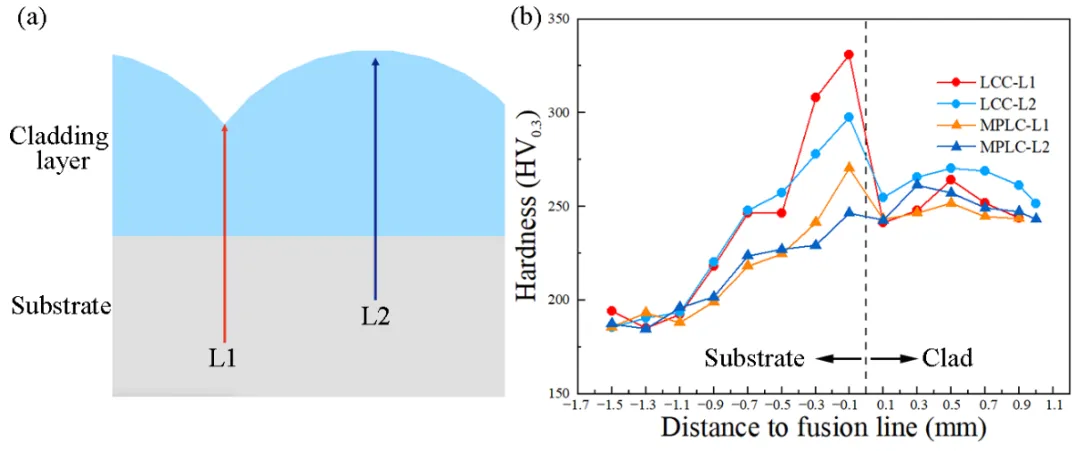

显微硬度测试:(a)两条测试路径;(b)各试样硬度分布。
不同方向冲击试样的断口宏观形貌和扫描电镜显微形貌

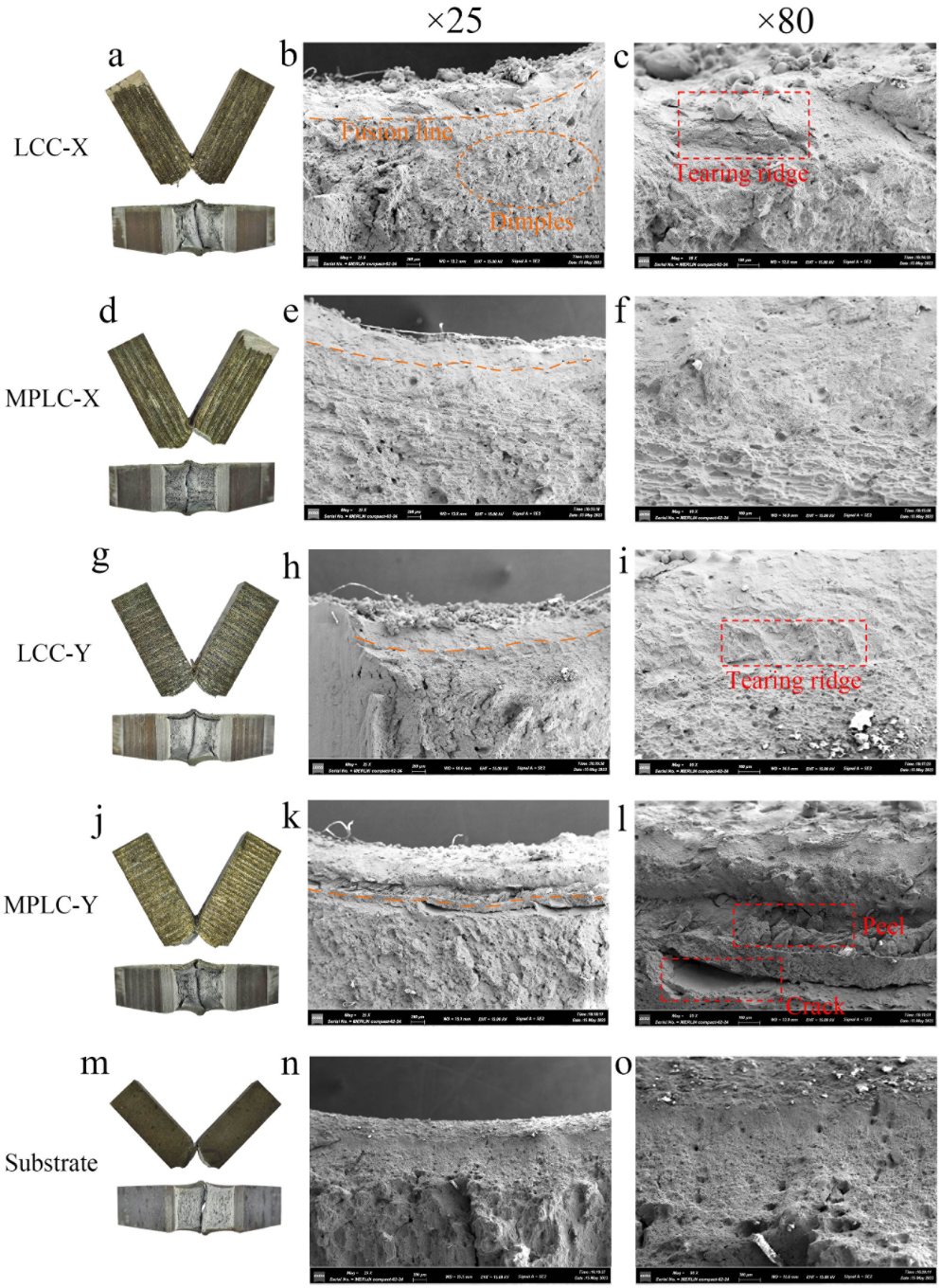

冲击断口的宏观与 SEM 形貌,用于判断不同方向的断裂行为。

环境温度是尚未覆盖的变量
#

论文中的全部试验均在恒温 25 ℃ 条件下完成。实际工地夏季环境可能超过 40 ℃,此时激光清洗后的预热温度很可能高于论文报告的 136 ℃,进而增加表面再次氧化或热输入过高的风险。

因此,清洗余热既是流程优势,也是需要闭环监测的过程变量。现场应用不应把 136 ℃ 当作固定结果,而应测量环境温度、基板初温、清洗轨迹和间隔时间对熔覆起始温度的共同影响。

工程应用价值与局限性
#

优势
#

  1. 流程简化: 工序由传统方案的 6 步缩减为 3 步,减少设备与工位切换。
  2. 安全性提升: 避免或减少人工打磨粉尘、高空操作与高温作业风险。
  3. 修复质量: 熔覆层孔隙率低于 1%,并通过 28 MPa、10 分钟的水压试验。
人工打磨后熔覆与激光清洗后熔覆的流程和性能对比

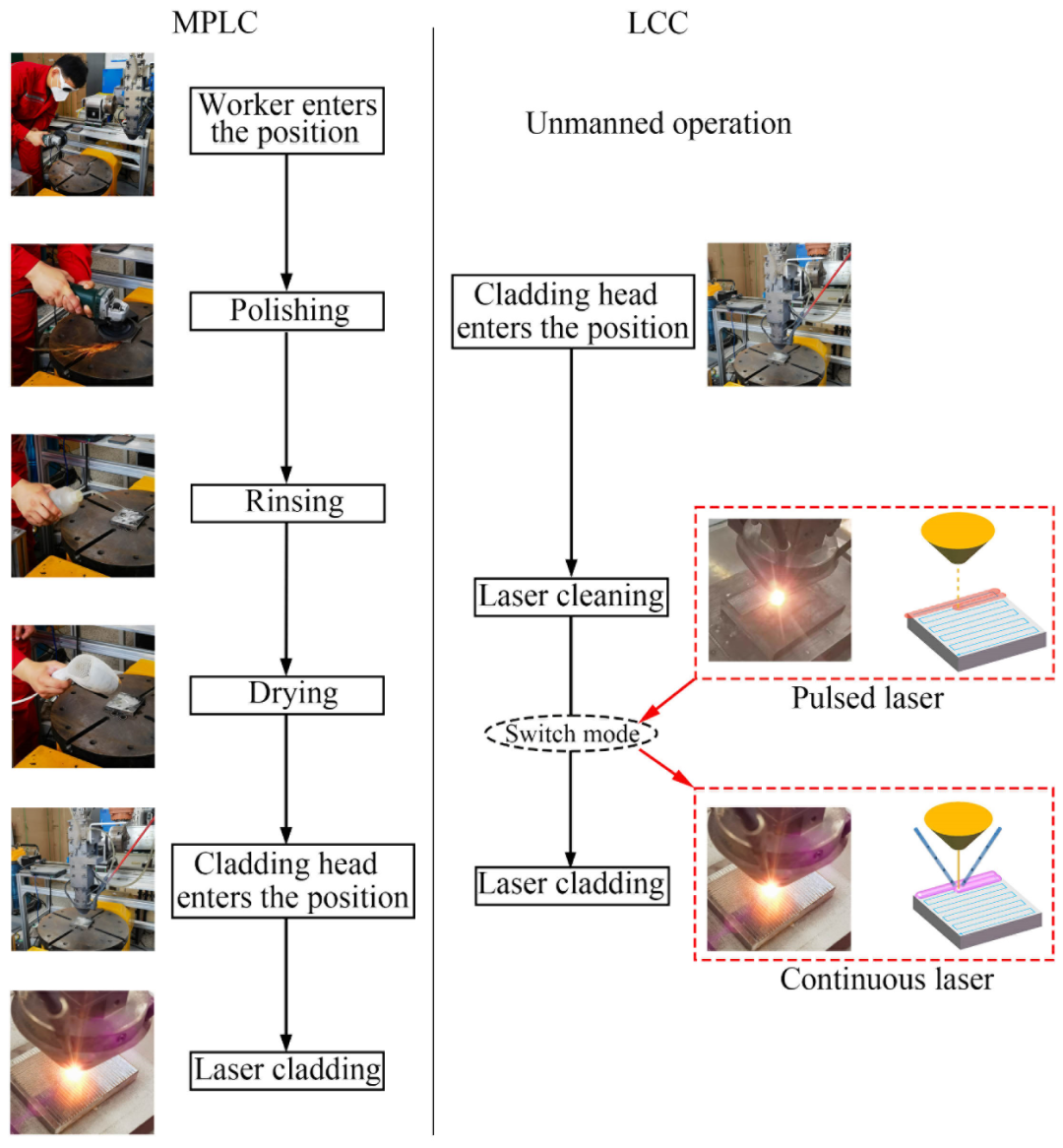

人工打磨—熔覆与激光清洗—熔覆的流程对比。

局限性
#

试验几何较理想。 文献使用的是平板试样,而真实压力容器以曲面为主。曲率会改变入射角、焦点位置和光斑能量密度分布,可能导致清洗程度、预热温度和熔覆质量沿轨迹波动。

设备仍需要现场维护。 粉尘环境会污染激光头镜片,需要按使用状态定期清洁;如果污染未被及时发现,实际输出功率可能衰减,进而破坏已经标定的清洗与熔覆窗口。

验证范围仍有限。 25 ℃恒温条件、平板试样以及 10 分钟水压测试,都不能直接代表真实曲面设备在长期高温、腐蚀与交变载荷下的服役行为。

适用场景
#

  • 高价值设备修复: 核电、航天部件等对精度和停机损失高度敏感的领域,可以接受较高设备成本换取精确、可追踪的修复过程。
  • 狭窄空间作业: 激光头可安装在机械臂上进入管道或容器内部,处理传统人工焊接难以到达的位置。
  • 环保刚需场景: 以激光清洗替代喷砂或大规模人工打磨,减少粉尘污染与后续清理。
已验证

平板、25 ℃、短时水压、实验室轨迹

放大变量

曲率、姿态、环境温度、镜片污染

工程决策

成本、可靠性、适应性与长期标准验证

这项复合技术的创新性明确,尤其适合对精度、安全和停机时间要求严苛的高端领域;但在普通工业场景大规模应用前,仍需系统评估成本、可靠性和现场适应性

使用边界: 2800 W、3 mm、0.8 J/cm² 等参数只对应特定 Q345R 钢板、Inconel 625 粉末、设备和实验条件。真实压力容器修复还必须满足材料、焊接工艺评定、无损检测、承压试验和在役设备管理等适用标准。

原始资料
#

本文完整整理自公众号「激光之研」文章《【激光复合】激光清洗+激光熔覆:压力容器修复》,图表与实验结论来自:

  • Fan, K.; Shi, Y.; Xu, Y.; Wang, S.; Wang, Q.; Li, Y.; Zhang, C.; Li, Z. Laser Cleaning Combined with Cladding Improves Cladding Quality for Repairing Steel Plates in Pressure Vessels. Coatings 2024, 14, 508.
  • DOI:10.3390/coatings14040508

本文仅用于科研学习与技术交流。工程应用必须以原论文、适用压力容器标准和零件级验证为准。
