航空制造工装 NiCrBSi 替代镀铬 再制造修复
避开六价铬，减少剥离、起泡和返工。
多层沉积提供机械加工余量。
兼顾高度、硬度、稀释与热影响区。
为什么要替代硬铬电镀#
航空航天制造中的夹具、环件和支撑结构长期参与镍基合金、钛合金等高强材料加工，工作表面容易发生磨损。传统硬铬电镀可以恢复尺寸并提高耐磨性，但存在三类明显边界：
- 环境与法规风险： 铬酸体系涉及六价铬，具有致癌风险，并受到欧盟 REACH 等法规严格限制。
- 界面与返工风险： 电镀层属于沉积结合，可能出现起泡、剥离等缺陷，局部失败后往往需要重复处理。
- 加工余量不足： 镀层通常小于 1 mm，难以为尺寸恢复和后续精加工保留充足余量。

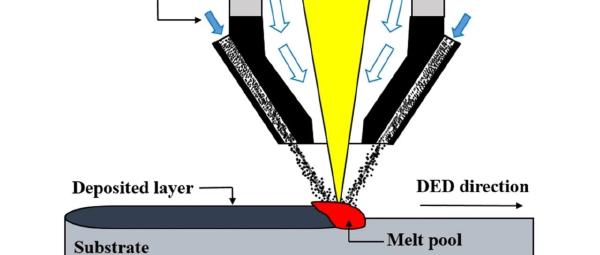

激光熔覆使用高能激光在基体表面同步熔化金属粉末和薄层基材，凝固后形成冶金结合层。它不使用铬酸溶液，可通过多道、多层沉积获得毫米级厚度，也能借助机器人和倾斜送粉覆盖平面、外圆柱面与内圆柱面。
电化学沉积，存在剥离与起泡风险
熔化与扩散形成冶金结合
通常小于 1 mm
多层工艺可达到约 2 mm
六价铬溶液与废液处理
金属粉末，避免铬酸体系
受槽体、遮蔽和沉积均匀性限制
机器人轨迹与送粉姿态可编程
修复对象与材料体系#

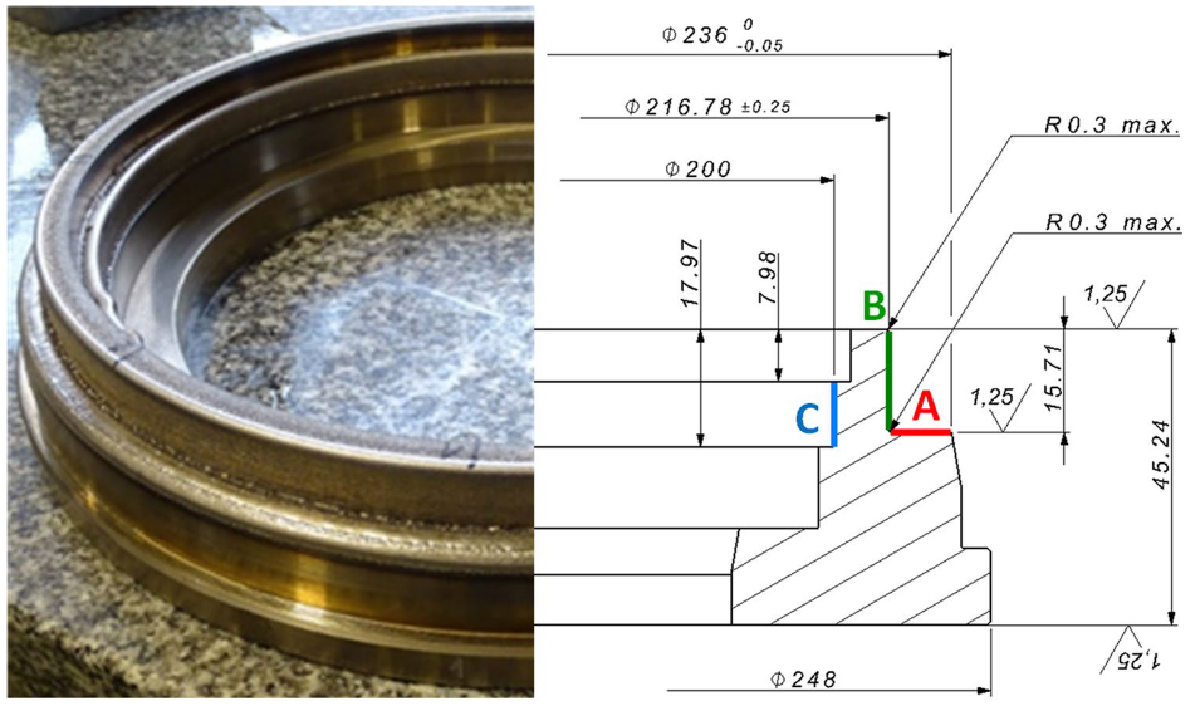

研究对象为 40HM 低合金钢航空发动机加工工装，基体硬度约 28–32 HRC。待修复区域包含三种典型几何：平面 A、外圆柱面 B 与内圆柱面 C，既考验材料体系，也考验轨迹和送粉可达性。
基体：40HM 低合金钢#
40HM 钢经淬火和回火后具有较高强度与耐磨性，适合制造航空发动机加工工具。它对激光热输入仍然敏感：熔覆时既要避免严重变形与开裂，也要防止热影响区过深导致基体回火软化。
涂层：NiCrBSi 自熔合金粉末#
采用 Oerlikon Metco 的 Metco 15F 粉末，粒度约 15–53 μm。名义成分以镍为基体，并含 Cr 17%、B 3.5%、Si 4%、C 1%、Fe 4%。
- B 和 Si降低熔点、改善熔池流动，减少未熔颗粒；
- Cr 和 C形成 Cr₇C₃、Cr₃C₂ 等硬质相，提高耐磨性；
- Ni 基体提供一定韧性，缓解热应力和开裂倾向。
产品目标是获得至少约 1.5 mm 的修复层，并使硬度达到 38 HRC 以上。结合后文 2 mm 多层熔覆和加工余量，厚度应按毫米级理解。

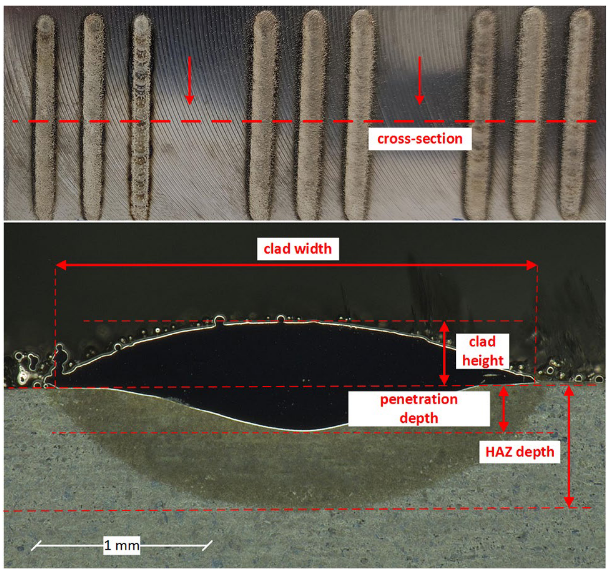

设备、参数与几何测量#
实验系统由 Laserline LDF 4000-30 激光器、GTV PF 送粉器、Fraunhofer IWS 同轴熔覆头以及 Reis RV60-40 机器人和 RDK-05 旋转台组成。激光波长为 940–980 nm，光斑直径 3.5 mm。
激光波长
光斑直径
熔覆速度
目标稀释率
工艺优化的目标不是单纯追求沉积速度，而是同时满足四个方向：提高熔覆层高度与硬度，降低熔深、稀释率和热影响区深度。

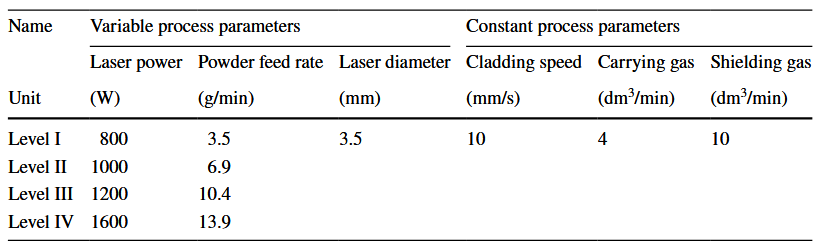

文章报告的优选组合为激光功率 1000 W、送粉速率 17.4 g/min，可获得 700 HV1 以上硬度并将稀释率控制在 10% 以下。由于配套参数图所列送粉水平最高为 13.9 g/min，工程复现前应回到原论文核对具体实验阶段与标定方式。
三类表面的路径策略#
不同表面不能沿用同一种机器人姿态：
- 平面 A： 采用平行扫描，搭接率 50%，熔覆头倾斜约 10°，减少粉末在已沉积区域堆积。
- 外圆柱面 B： 采用螺旋扫描，机器人与旋转台同步，熔覆头同样保持约 10° 倾角。
- 内圆柱面 C： 受限空间内将送粉和熔覆姿态调整至约 30°，保证粉束仍能进入熔池。
三类区域均采用两层沉积，总厚度约 2 mm。层数过多会增加热循环次数和残余应力，因此厚度、搭接与层间热管理需要共同设计。
基体在熔覆前应打磨至约 Ra 1.6 μm 以下，去除氧化层与污染物，再使用异丙醇清洗。熔覆后，平面和外圆柱面可车削、磨削，内圆柱面则需要专用铣削方案。
参数如何改变熔覆层#

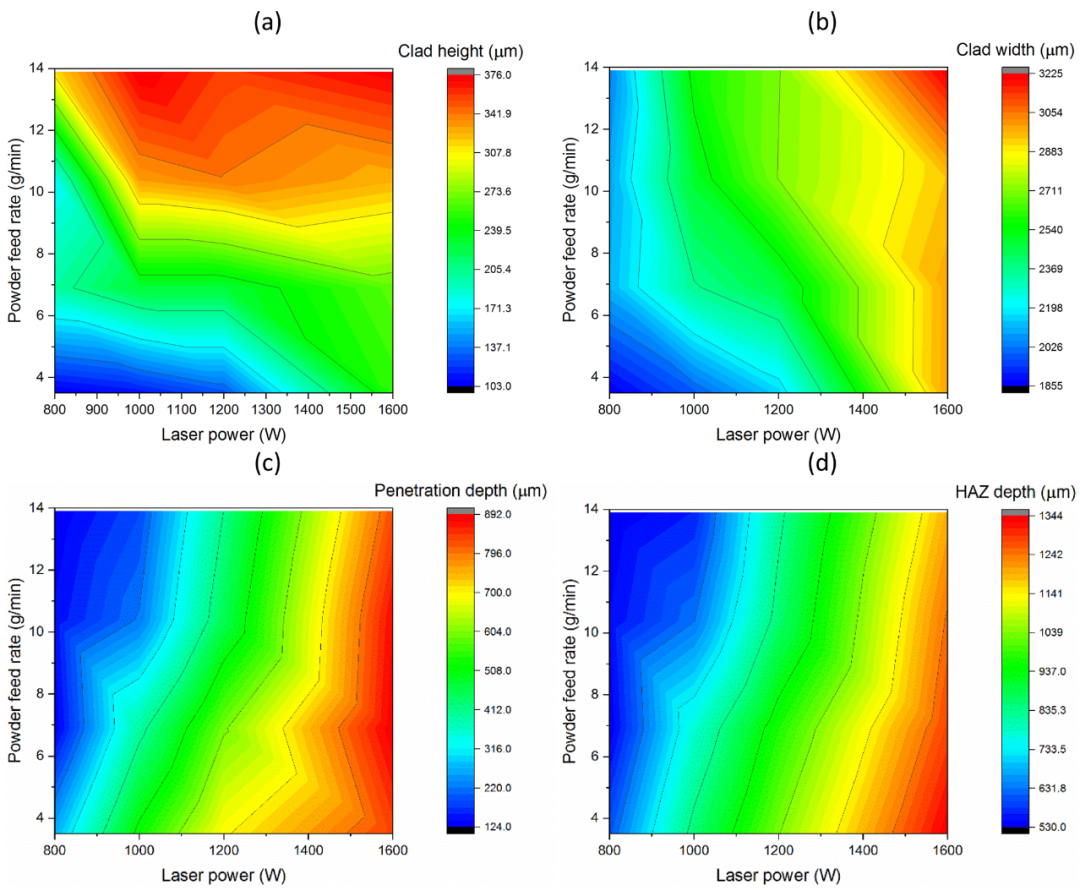

激光功率：稀释是最关键的代价#
提高功率会扩大熔池并增加基体熔化量。熔覆层可能更宽，但熔深与热影响区也会增加；当稀释率超过约 20% 时，大量铁进入 NiCrBSi 涂层，形成 Fe—Cr 固溶体并削弱硬质相强化效果。

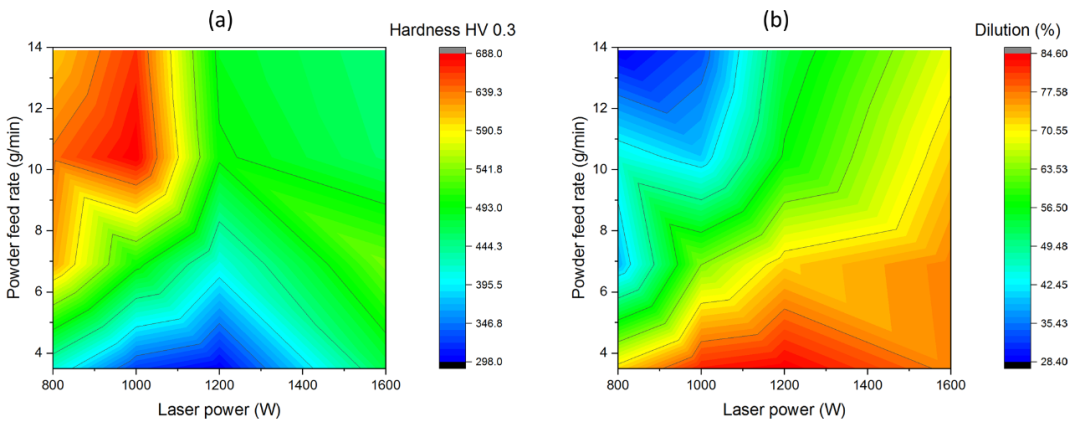

硬度与稀释率：不要只看峰值#
在 1000 W、10.4 g/min 条件下，硬度峰值约为 680 HV0.3，且稀释率约 10%。低稀释有利于保留 Cr₇C₃、Cr₃C₂ 等硬质相；高稀释则会改变涂层成分和相组成。

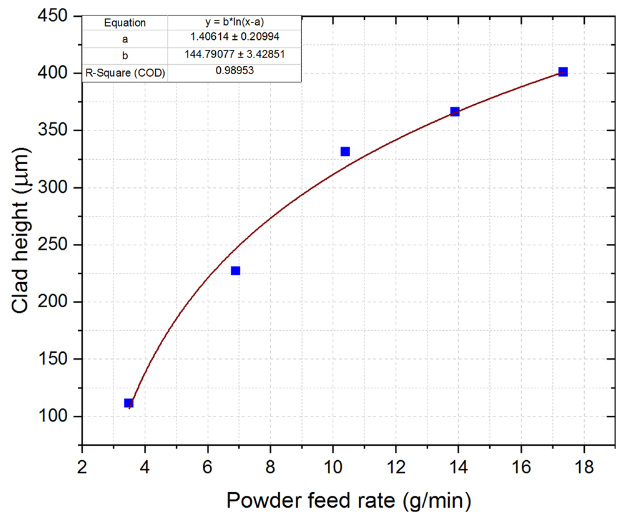

当送粉速率超过约 17.4 g/min 时，未熔颗粒可能增多。参数窗口必须由截面几何、稀释、硬度和缺陷共同限定，而不能只用熔覆高度来评价。
多层策略：用厚度换加工余量#

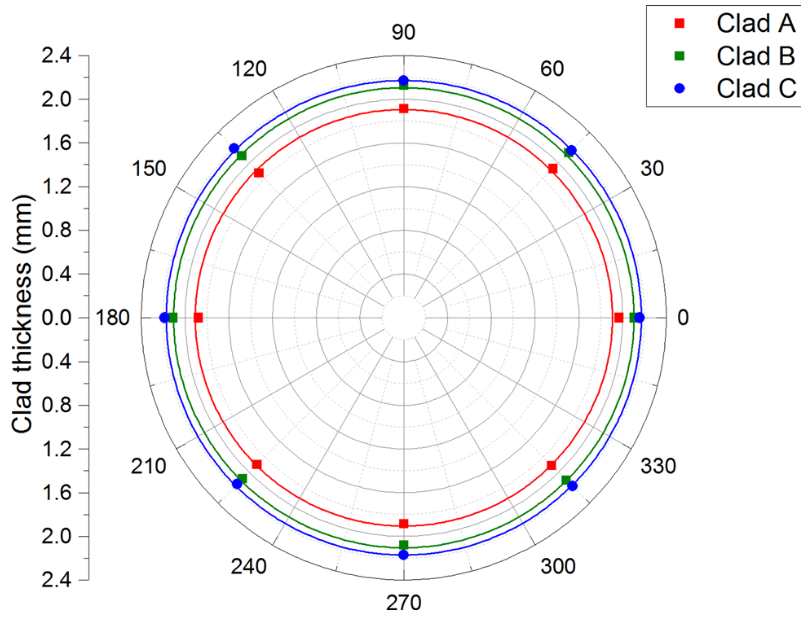

50% 搭接和两层沉积使平面、外圆柱面与内圆柱面的涂层厚度都达到约 2 mm。与此同时，需要把 HAZ 深度控制在约 200 μm 以内，避免基体过热软化。
后加工：高硬度涂层带来的第二道难题#
熔覆完成不等于修复完成。零件必须经过车削、磨削或铣削回到尺寸公差和表面粗糙度要求，而约 750 HV1 的涂层会显著提高刀具负荷。
磨削最稳定#

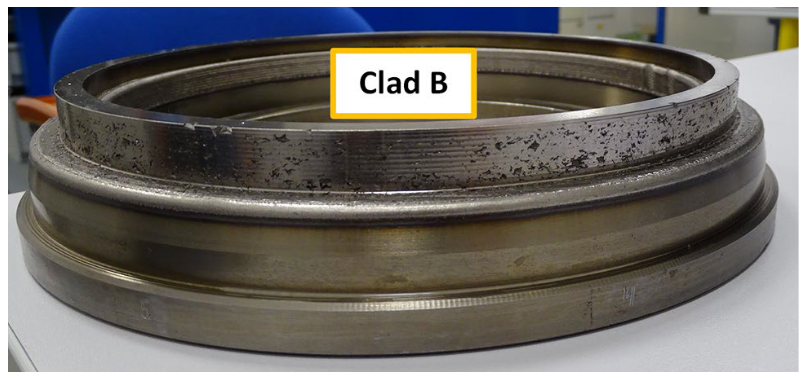

磨削通过微量切除减少冲击载荷。磨削深度为 0.4 mm 时未观察到裂纹，最终表面粗糙度达到 Ra 0.272 μm，优于航空工装 Ra 1.25 μm 的要求。
车削和铣削需要重新匹配刀具与振动#

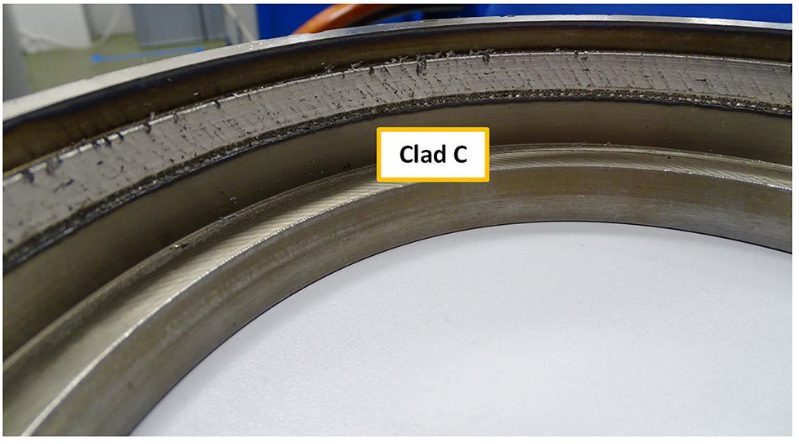

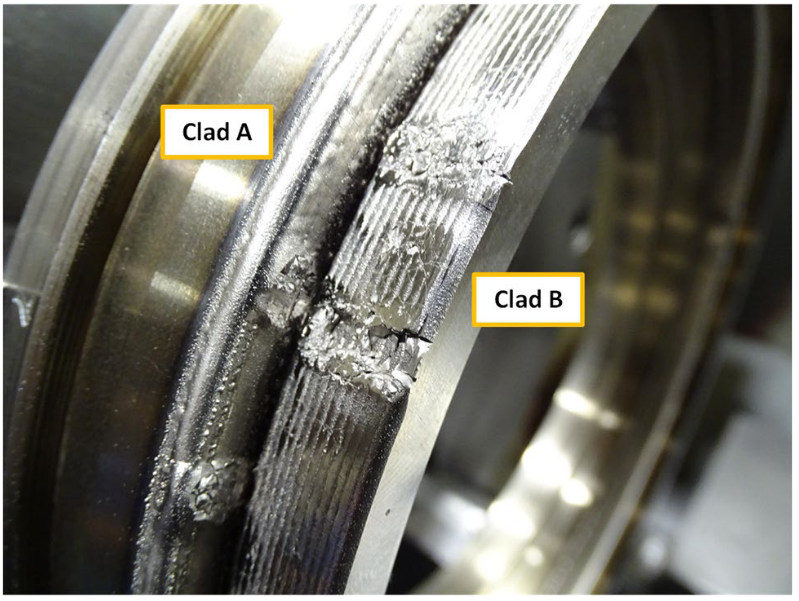

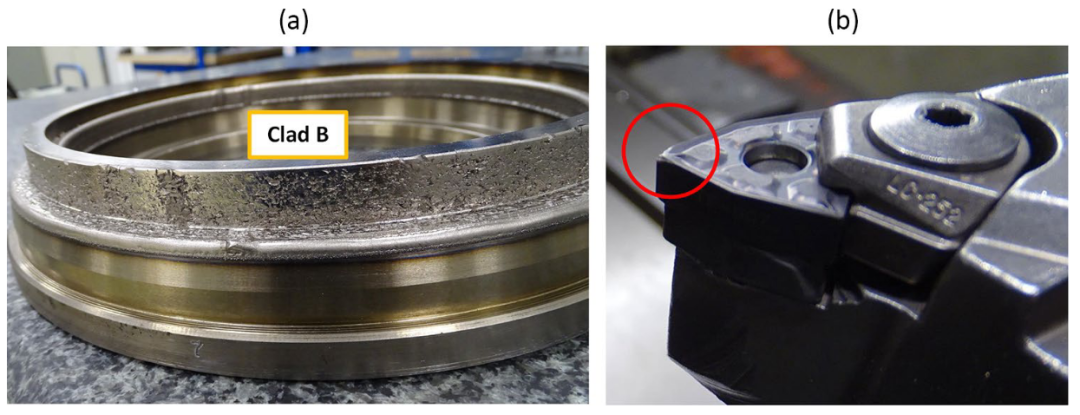

车削外圆柱面时，硬质合金刀具切削约 0.3 mm 后出现刃口崩裂；内圆柱面铣削则出现局部涂层裂纹，说明残余应力与切削振动发生耦合。
车削宜评估 CBN 或金刚石涂层等红硬性更高的刀具，并配合冷却降低热应力；铣削则应降低每齿进给量，并通过高速、低振动策略改善稳定性。
界面组织与硬度梯度#

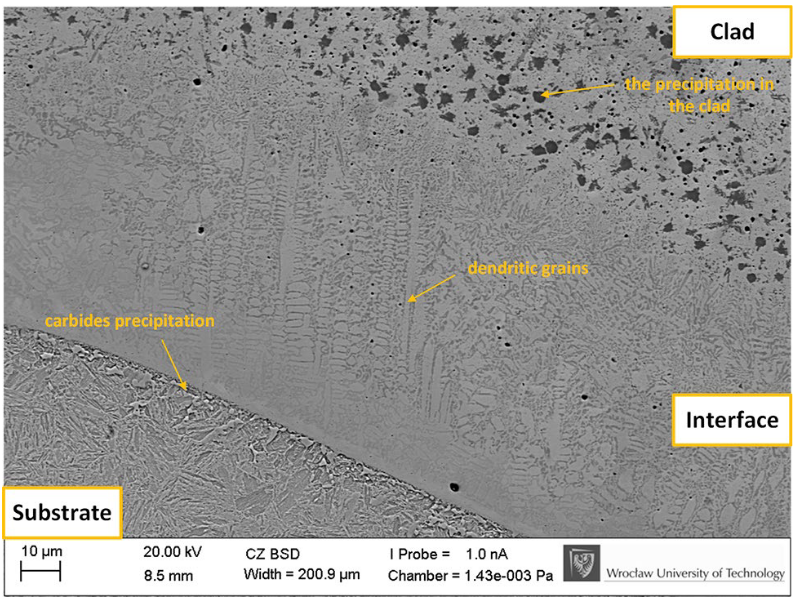

SEM 结果显示，熔覆层与 40HM 钢基体之间形成连续过渡，界面未观察到明显气孔或裂纹。Ni、Cr 向基体扩散，形成约 5 μm 厚的互扩散区，为冶金结合提供基础。

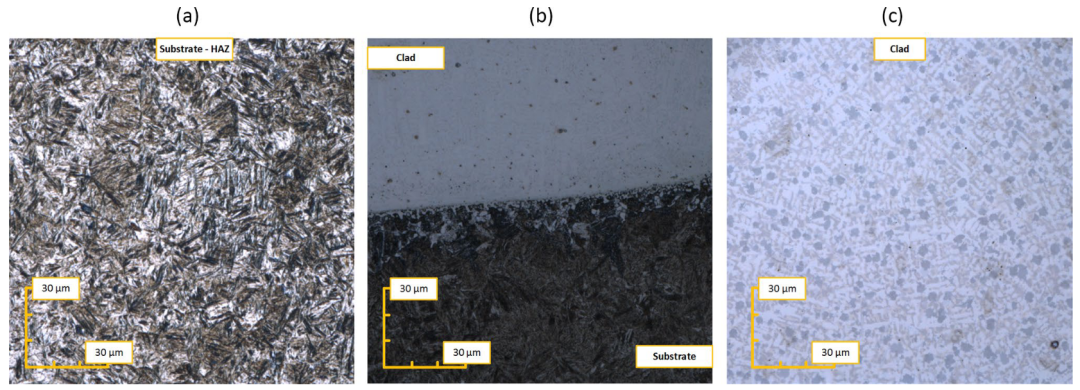

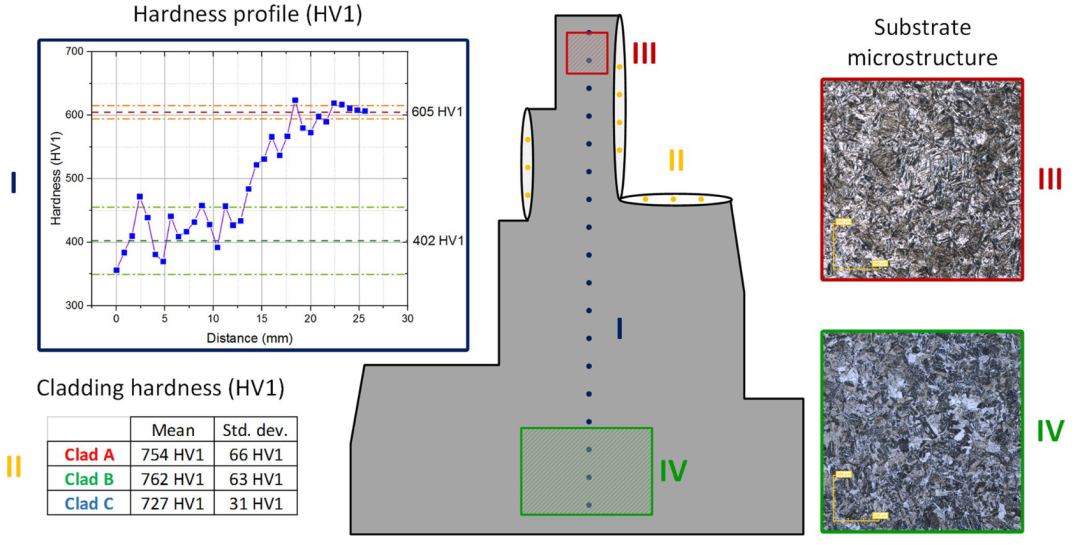

快速冷却使近界面 40HM 钢形成板条马氏体，远离界面的区域仍以回火马氏体为主。硬度由熔覆层的 754–762 HV1，过渡到近界面基体约 605 HV1，再下降到远离界面的约 402 HV1。
工程应用结论#
激光熔覆替代镀铬的关键，不是把涂层做得“越厚越硬”，而是得到可加工、低稀释、低缺陷，并且不会过度软化基体的修复层。
建议沿着以下路径开发工艺：
- 先用单道实验标定功率、送粉率和速度，把稀释率控制在约 10% 以下；
- 按最终尺寸反推沉积厚度，多层熔覆后预留约 0.3–0.5 mm 磨削余量；
- 基体彻底打磨、脱脂，潮湿环境下对粉末预烘，降低气孔与未熔颗粒风险；
- 将后加工纳入工艺设计，优先使用磨削；车削和铣削需单独验证刀具、冷却与振动；

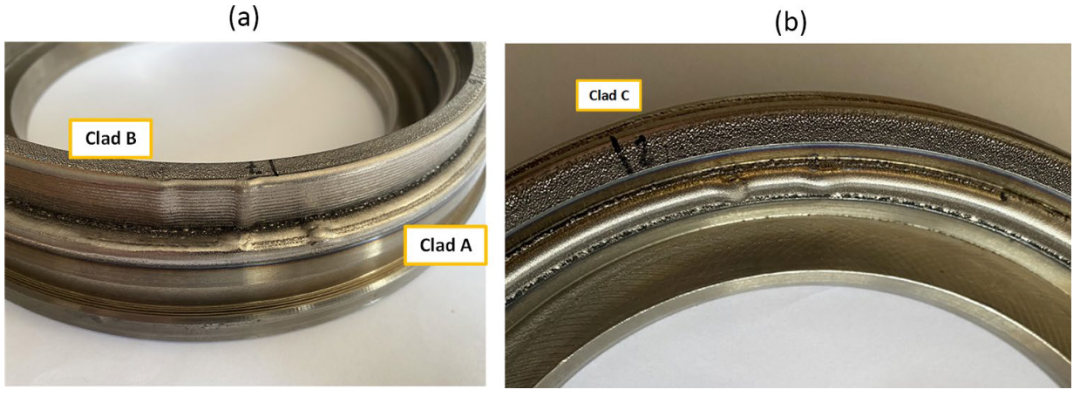

- 对内圆柱和起止点区域增加轨迹过渡与粉末控制，避免堆积、凹凸和局部过热。
原始资料#
本文内容整理自公众号「激光之研」文章《激光熔覆应用于航空航天零部件修复：替代镀铬》，图表与技术结论主要来自：
- Koruba, P., Pawlicki, M., Mróz, A. et al. Feasibility of laser cladding for tooling repair in aerospace manufacturing: an alternative to chrome plating. Archives of Civil and Mechanical Engineering, 25, 52 (2025).
- DOI：10.1007/s43452-024-01110-5
本文仅用于科研学习与技术交流，工艺应用应以原论文、材料规范和零件级验证为准。
