Al6013 光束整形 熔池振荡 柱状晶—等轴晶
降低中心峰值和熔池温度梯度。
输运枝晶碎片，增加异质形核点。
从定向柱状晶转向随机等轴晶。
减少连续脆性晶界和应力集中。
应用背景#

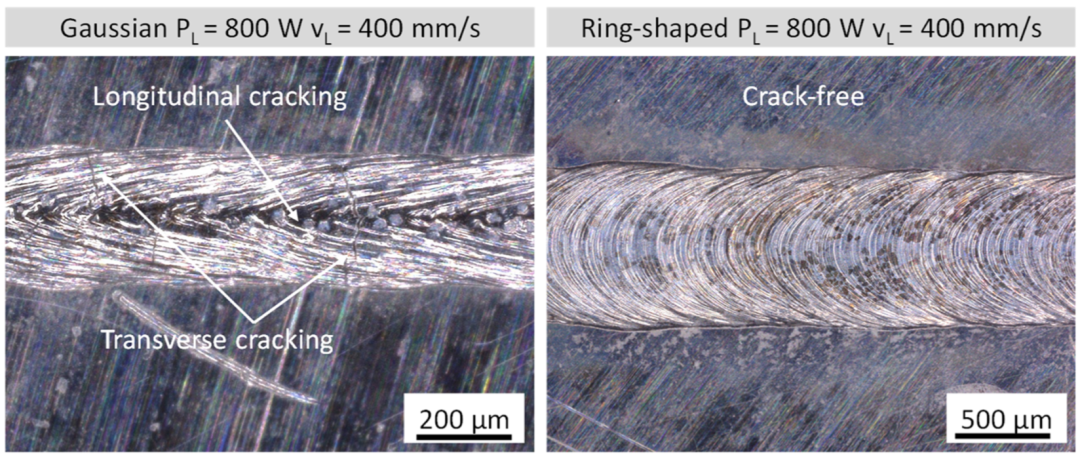

新能源汽车与航空航天领域的轻量化需求持续增长，6xxx 系铝合金因比强度高，成为燃料贮箱、电池托盘等薄壁结构的重要材料。但采用传统高斯光束进行激光焊接时，熔池往往“深而窄”，由此产生两项主要瓶颈：
- 热裂纹： 凝固收缩引发应力集中，低熔点共晶相沿晶界聚集，最终形成开裂；
- 性能衰减： 焊缝区以定向柱状晶为主，韧性较差、疲劳寿命下降，威胁结构安全。
研究采用光束整形与光束振荡组合：环形光斑用于降低熔池温度梯度，振荡用于促进熔池对流，把柱状晶转化为等轴晶，从组织源头减少连续裂纹路径。
这一思路也可扩展到金属激光增材制造：通过能量分布和熔池流动调控，建立低热应力、高致密度的凝固控制方法，为高强铝合金的无缺陷成形提供共同基础。
6013 铝合金的材料与凝固特性#

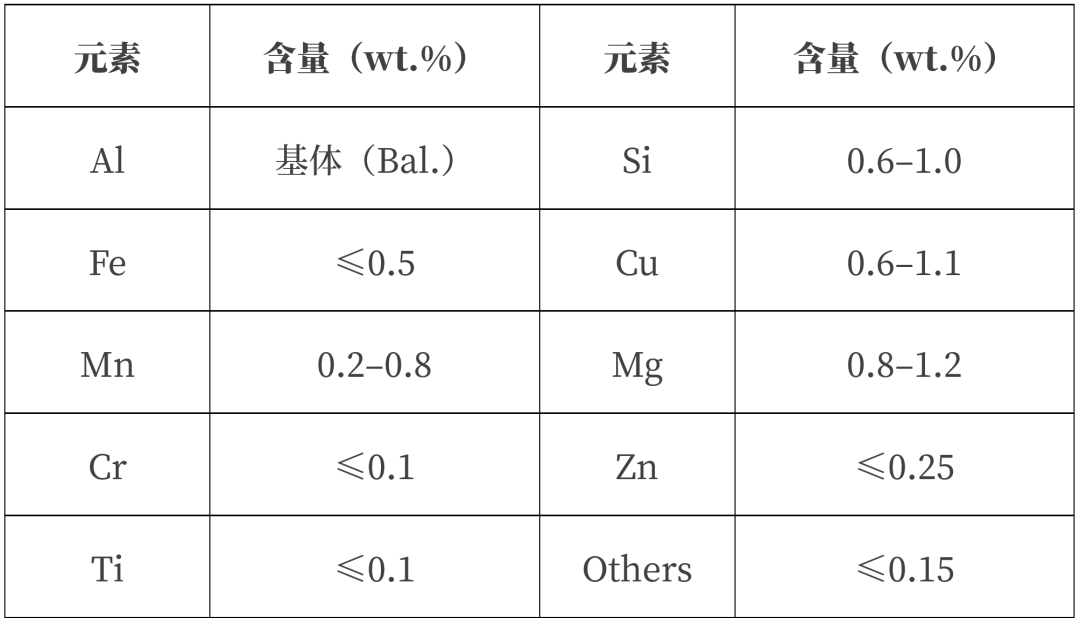

6013 属于 Al—Mg—Si—Cu 系铝合金，铜含量为 0.6–1.1 wt.%，显著高于 6061 等常规 6xxx 系合金。较高铜含量扩大了凝固温度区间，使材料在激光快速凝固条件下更容易形成粗大柱状晶，热裂纹敏感性随之上升。
Cu 含量高于常规 6xxx 系
温度梯度与凝固生长速率失配
快速凝固促使柱状晶定向生长
连续脆性晶界成为裂纹路径
高冷却速率下，熔池边缘到中心的温度梯度 \(G\) 与凝固生长速率 \(R\) 失配，凝固前沿容易形成连续脆性晶界。低熔点共晶相在晶界聚集后，凝固收缩应力便可沿这些边界扩展。
光束整形：调控能量分布#

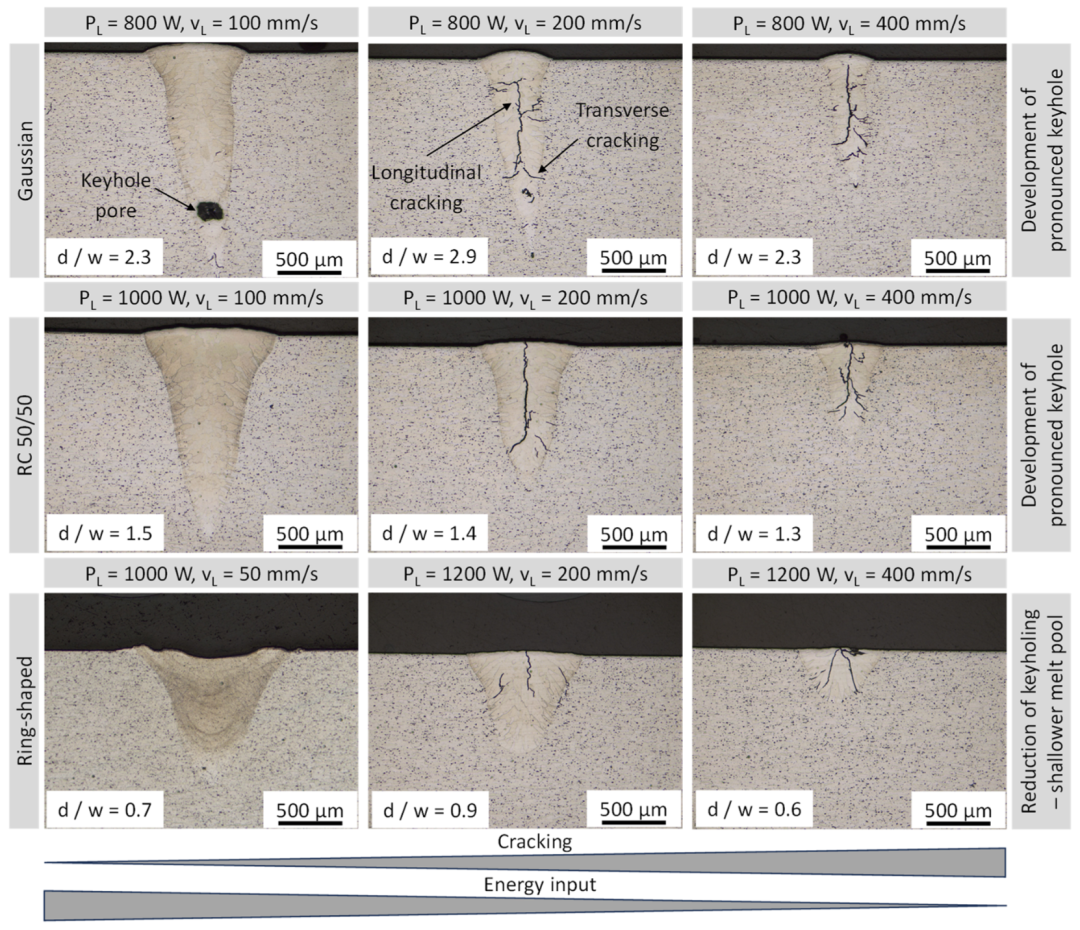

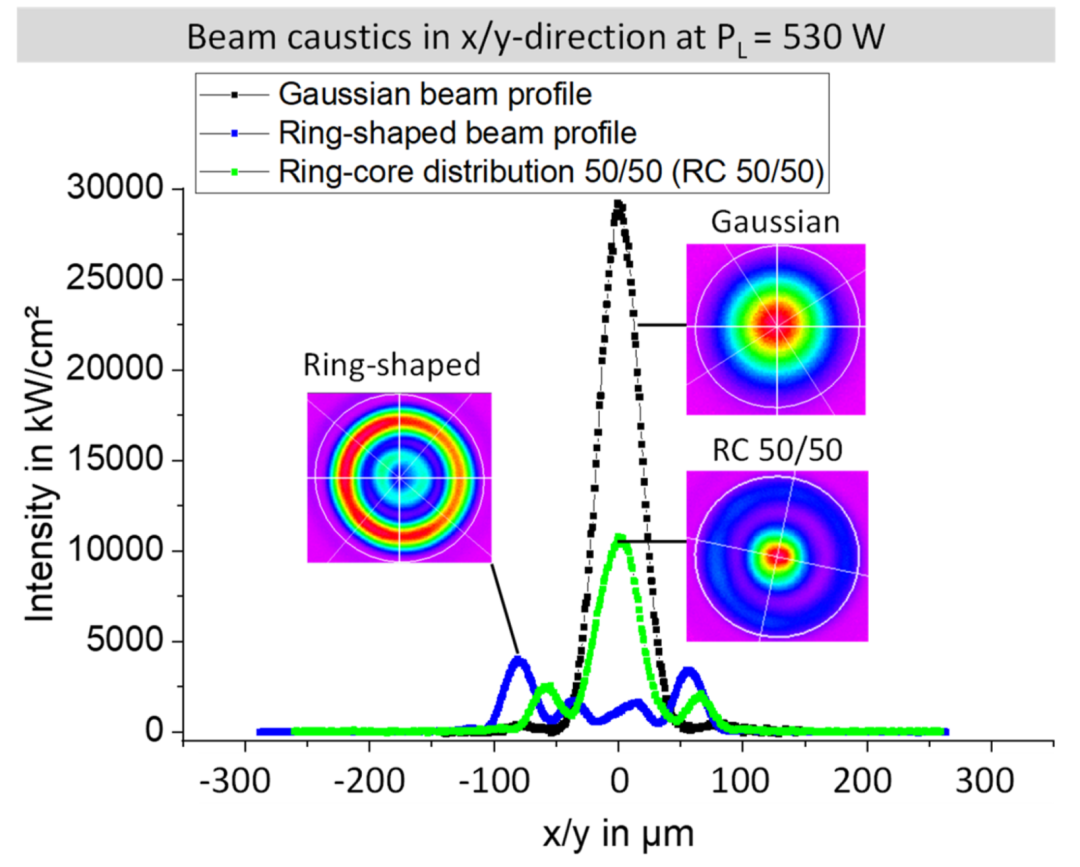

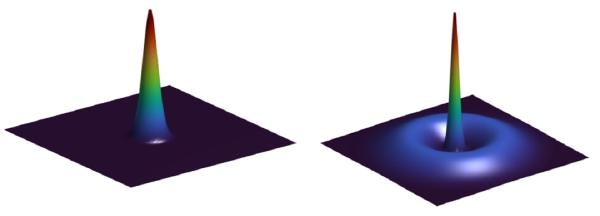

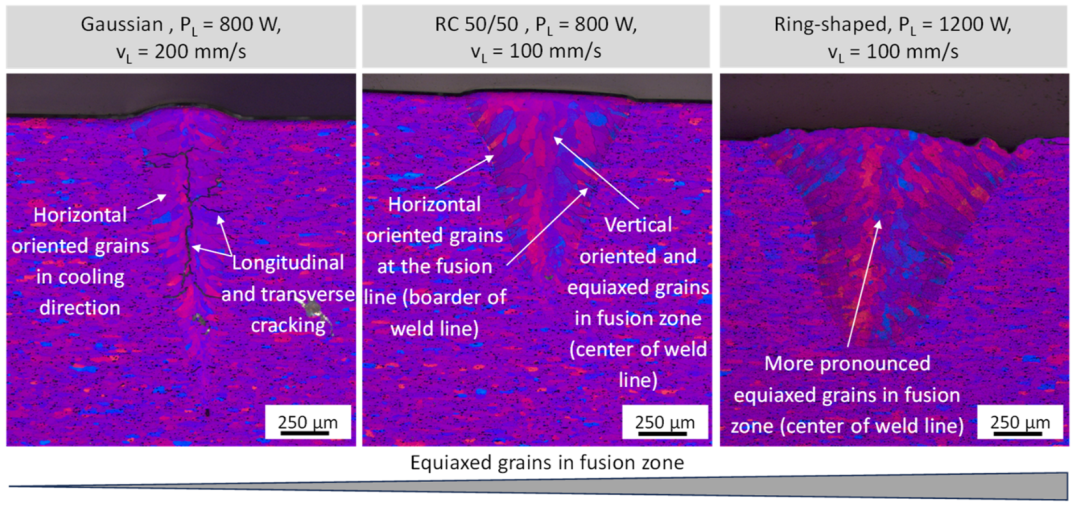

实验比较了传统高斯光束、环芯分布 RC 50/50 和环形光束三种模式。它们的差异不只在光斑外观，更在于中心峰值强度、熔池深宽比、匙孔稳定性和凝固温度梯度。
能量集中在中心
29.5 kW/cm²
深窄匙孔，高 G、高裂纹风险
核心与环区各 50%
12.15 kW/cm²
兼顾穿透与横向扩展，d/w≈1.2
环区 90%，核心 10%
4 kW/cm²
温度梯度低，高温停留时间更长
传统高斯光束#
高斯光束把能量集中在中心区域，文中峰值功率密度为 29.5 kW/cm²。金属会瞬间汽化并形成深熔匙孔，熔池呈现较大的深宽比。
这会产生两个问题：
- 高温度梯度： 熔池中心与边缘温差很大，柱状晶从熔合线向中心定向生长，晶界成为应力集中点；
- 匙孔不稳定： 金属蒸汽反冲压力波动容易引起飞溅和孔隙，进一步增加裂纹风险。
环芯分布 RC 50/50#
RC 50/50 将能量在核心与环形区域各分配 50%，峰值强度降至 12.15 kW/cm²，约为高斯光束的 41%。

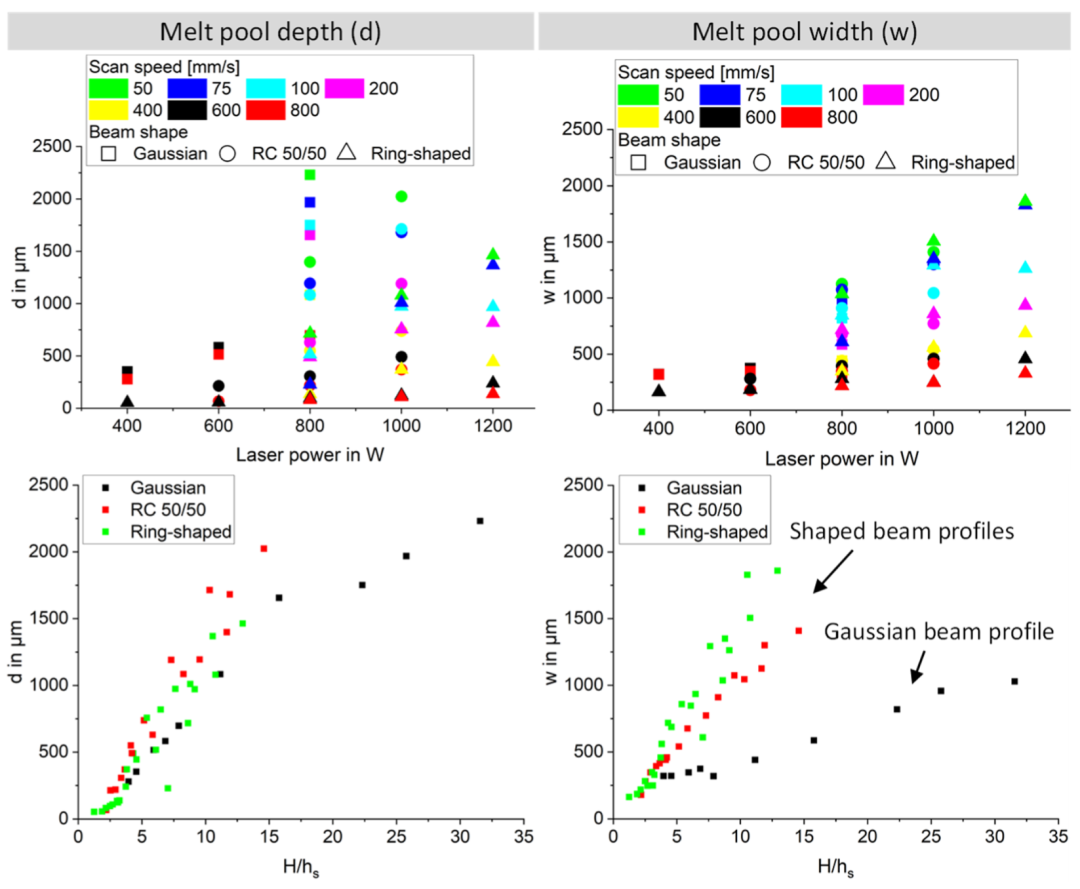

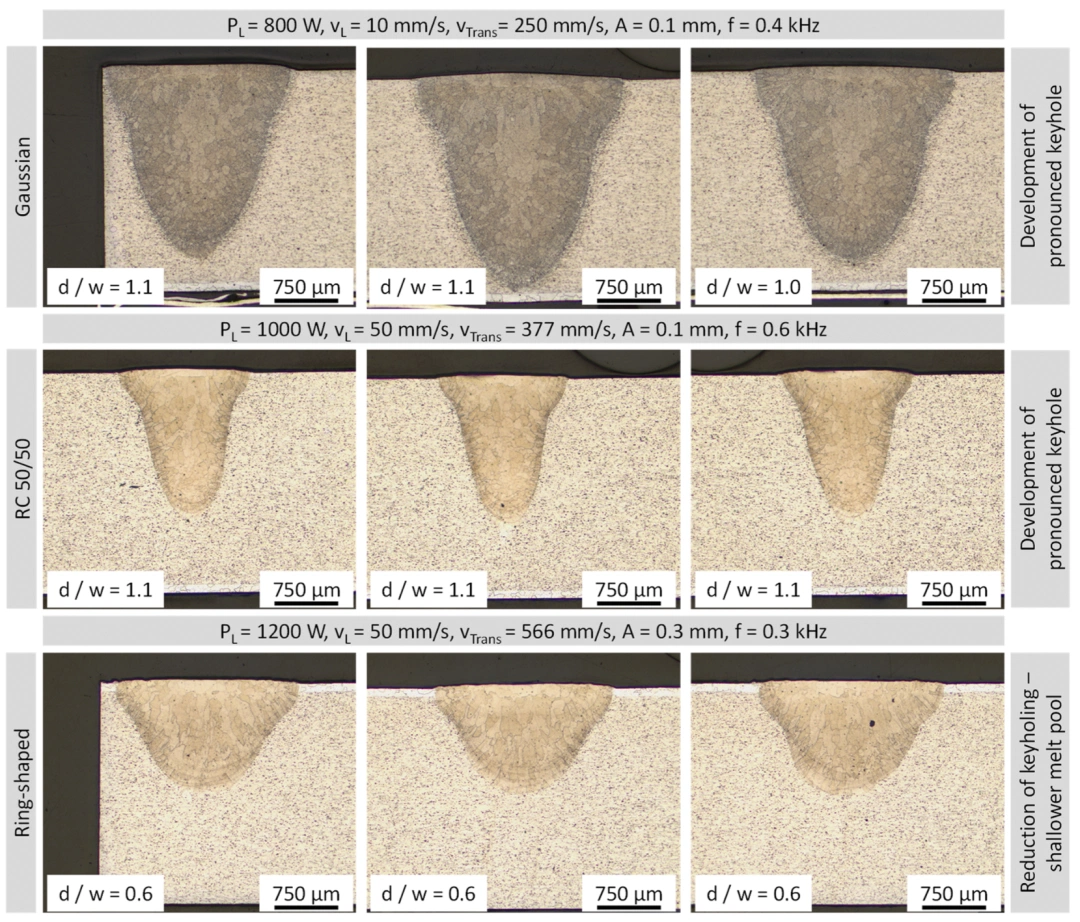

这一模式在穿透深度与横向扩展之间取得平衡：一方面降低温度梯度，另一方面仍保持足够的熔池稳定性。实验中 RC 50/50 的熔池深宽比 \(d/w\) 约为 1.2，处于高斯与环形光束之间。
环形光束#
环形光束将 90% 能量分布在环区，核心只保留 10%，峰值强度进一步降至 4 kW/cm²，约为高斯光束的 14%。
其优势包括：
- 降低温度梯度： 热量在更大面积内扩散，\(G\) 值下降，凝固过程更加平缓；
- 延长高温停留时间： 熔池边缘持续受热，液态金属有更多时间填充枝晶之间的收缩空隙。
光束整形的本质，是通过能量再分配控制熔池的 \(G/R\) 比值。环形光束降低 \(G\)、提高 \(R\)，使 \(G/R\) 向有利于等轴晶生长的条件移动。
光束振荡：熔池搅拌效应#

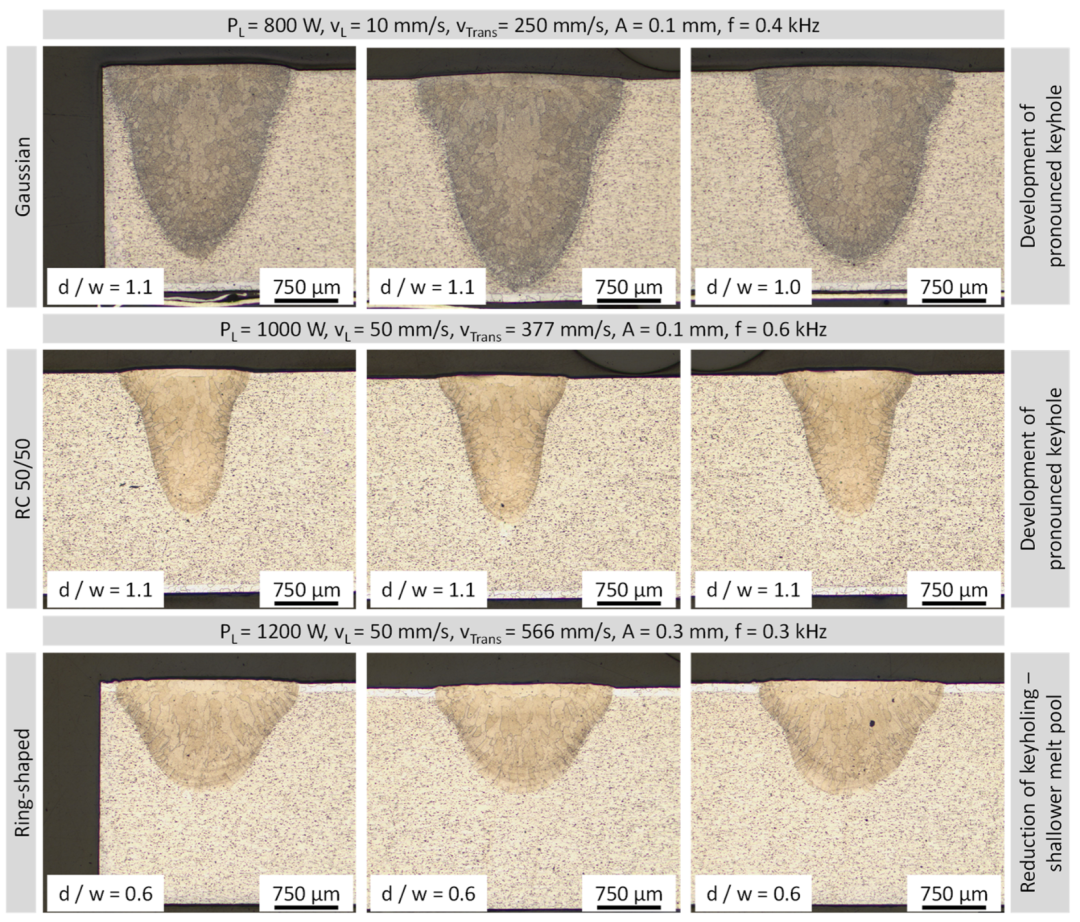

在汽车零部件行业，光束振荡已经用于搭接焊的间隙桥接，尤其常见于铝合金车身与动力电池等轻量化场景。该研究则把振荡用于裂纹抑制，并得到两个反直觉结果。
低频 0.1 kHz 比更高频率有效#

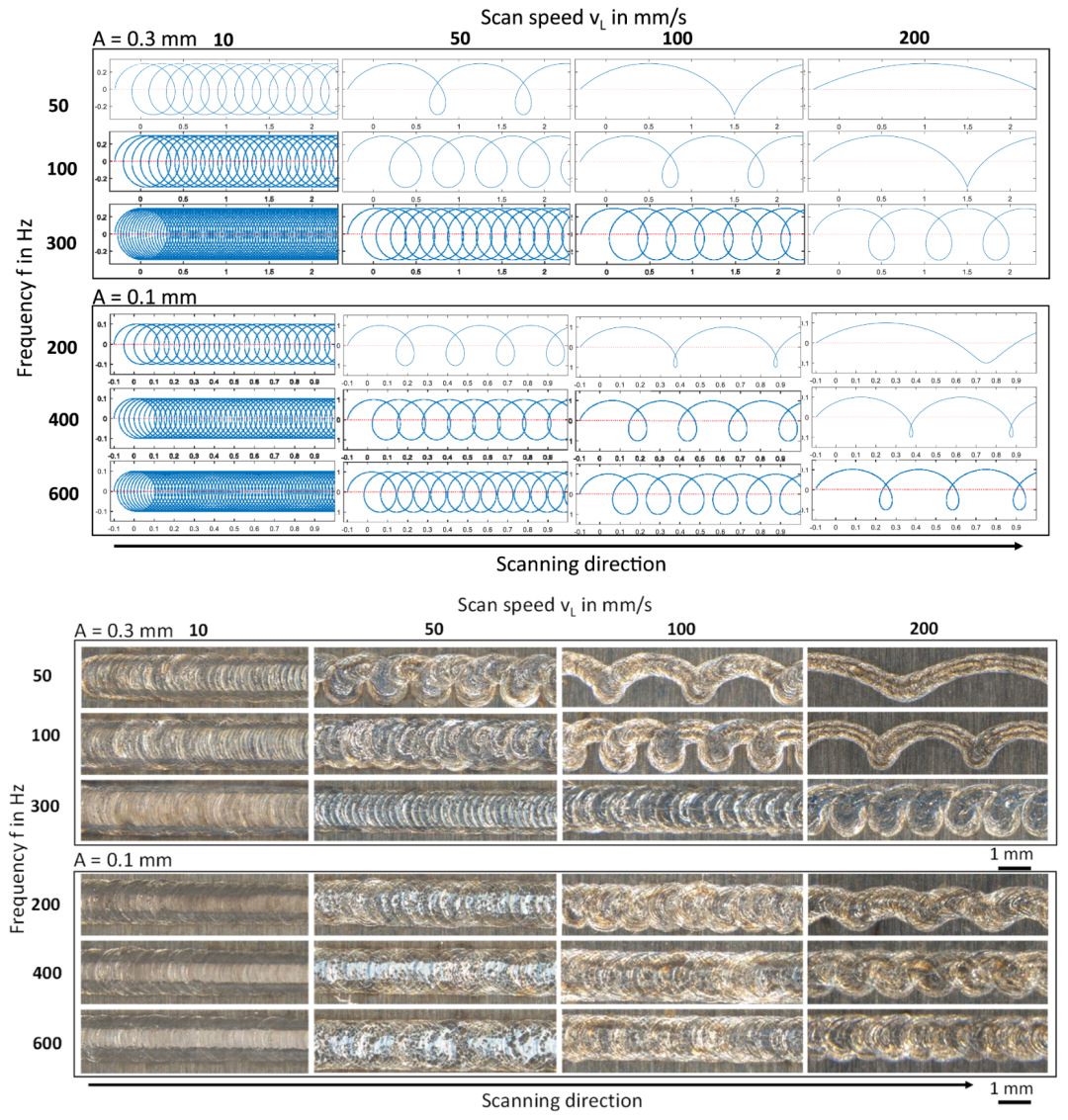

当振幅为 0.3 mm、频率为 0.1 kHz 时，熔池内部形成稳定旋涡。旋涡把凝固前沿产生的枝晶碎片输运到熔池中部，这些碎片可充当异质形核点，促进等轴晶形成。
频率超过 0.5 kHz 会适得其反#
当 \(f > 0.5\ \text{kHz}\) 时，熔池出现周期性强扰动，反而可能引发气孔。标题中的“高频振荡”描述了振荡工艺路线，但实验结果表明，真正有效的是经过优化的频率窗口，而不是频率越高越好。
枝晶碎片进入熔池中部，促进异质形核。
熔池稳定性下降，气孔风险增加。
凝固理论与微观组织调控#

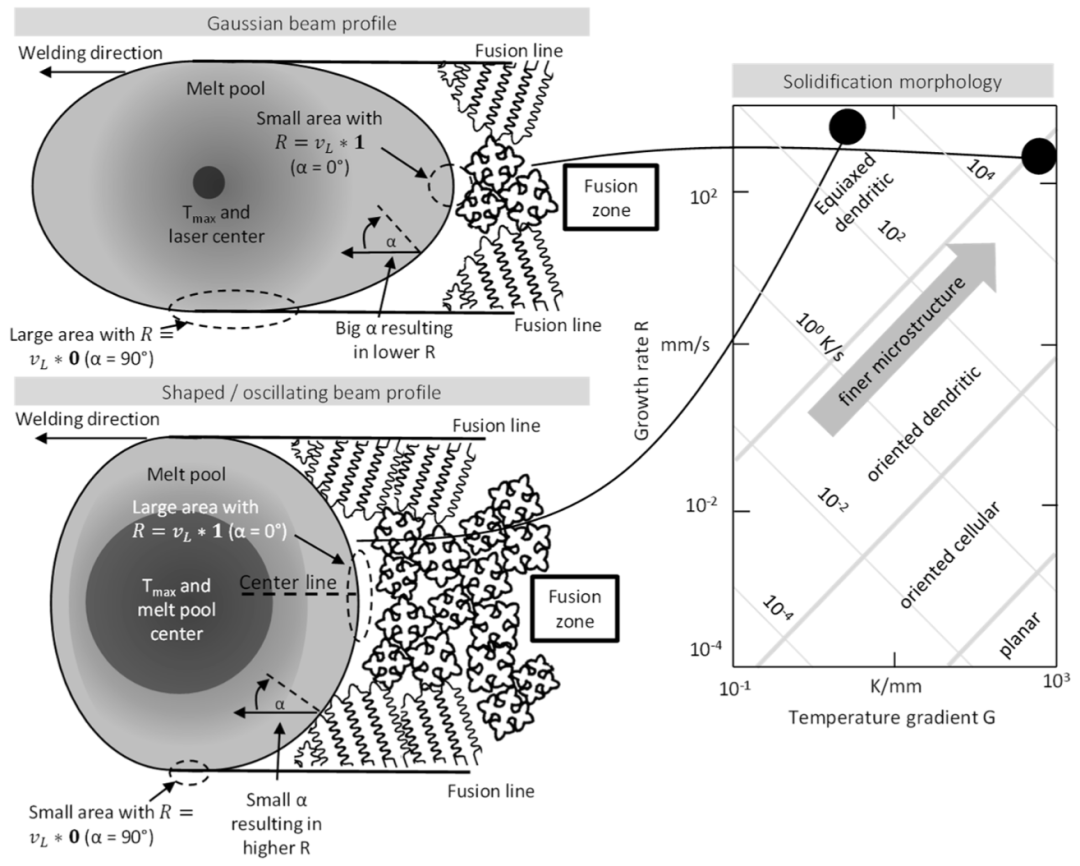

研究使用 Kou 的凝固理论，以 \(G/R\)（温度梯度/凝固速率）解释柱状晶和等轴晶的转变，并以 \(G \times R\) 描述冷却速率。
高 \(G/R\)：柱状晶主导#
高斯光束具有较高 \(G\) 和相对较低 \(R\)，使 \(G/R\) 升高，柱状晶沿热梯度方向生长。柱状晶定向排列后，连续晶界会成为裂纹优先扩展路径。
低 \(G/R\)：等轴晶主导#
环形光束与振荡结合，可显著降低 \(G\) 并提高 \(R\)，使 \(G/R\) 接近等轴晶生长阈值。等轴晶随机取向，能够抑制裂纹沿单一方向连续扩展。
冷却速率 \(G \times R\)#
- 高斯光束： \(G \times R\) 可达到 10⁷ K/s，形成超细柱状晶，但高冷却速率也会加剧热应力；

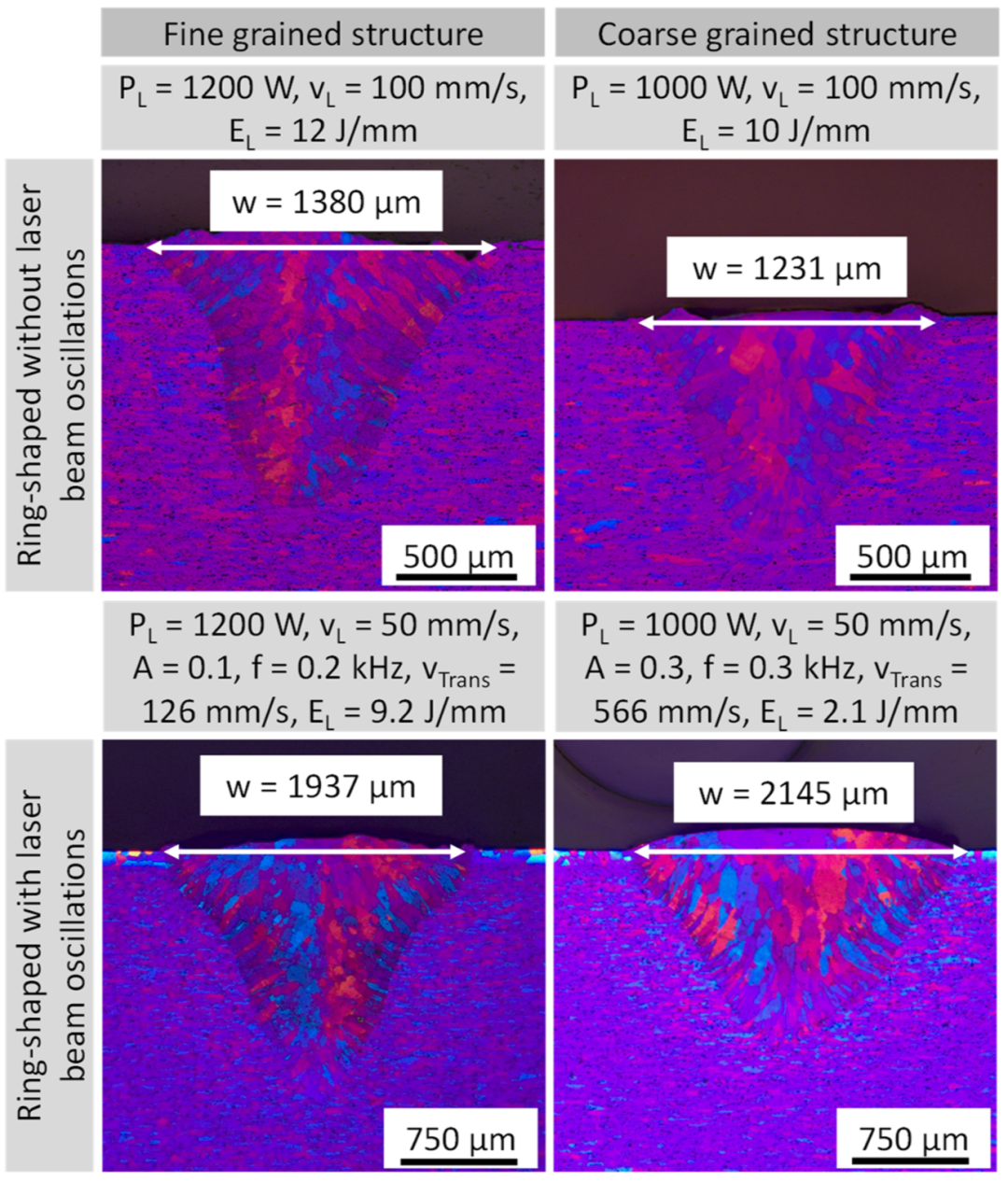

- 环形光束 + 振荡： \(G \times R\) 降至 10⁶ K/s 量级，为枝晶粗化和溶质扩散提供更多时间，形成较粗大的等轴晶与部分柱状晶混合组织。
论文没有量化晶粒尺寸，但认为这种混合组织可通过 Hall—Petch 效应提高强度和韧性。
工程落地思考#
实验数据展示了光束整形与振荡组合的潜力，但从单道焊试验走向稳定制造仍需要额外验证。
光束整形器件的长期可靠性#
振镜与动态光学器件连续工作数小时后，光斑模式是否发生漂移，需要通过在线光束诊断或定期标定确认。即使设定参数不变，光斑强度分布漂移也会改变实际 \(G/R\) 和裂纹窗口。
环境湿度与氢致缺陷#
铝合金焊接对氢高度敏感。实验室恒温恒湿条件下得到的数据，不能直接外推到南方梅雨季节的高湿车间。表面水分、保护气露点和清洁间隔都可能改变孔隙与裂纹行为。
自适应光束整形#
随着 DeepSeek 等人工智能技术的发展，可以进一步设想根据实时熔池图像、辐射或声学信号，动态调整核心—环区能量比例、振幅和频率。若闭环控制能够稳定识别裂纹前兆，裂纹抑制可能从依赖离线参数窗口的“概率游戏”，转变为面向熔池状态的确定性工艺。
原始资料#
本文完整整理自公众号「激光之研」文章《【激光焊接】铝合金激光焊接裂纹抑制：光束整形+高频振荡》，图表和实验结论来自：
- Thomas Stoll et al. Crack-Free Manufacture of Single Weld Tracks on Aluminum Alloy 6013 with the Usage of Laser Beam Shaping and Oscillation Strategies. Journal of Advanced Joining Processes, 10 (2024), 100269.
- DOI：10.1016/j.jajp.2024.100269
本文仅用于科研学习与技术交流，工程应用应以原论文、材料规范和接头级验证为准。
