激光冲击强化 + 激光熔覆:飞机起落架修复

以30CrMnSiNi2A高强钢为对象,完整梳理凹槽激光冲击强化、激光熔覆和表面冲击强化复合修复的参数、组织、性能、复现流程与工程边界。

发表
更新
阅读
6 分钟
目录6 节
引言
今天学习激光冲击强化+激光熔覆复合技术在飞机起落架修复的应用。

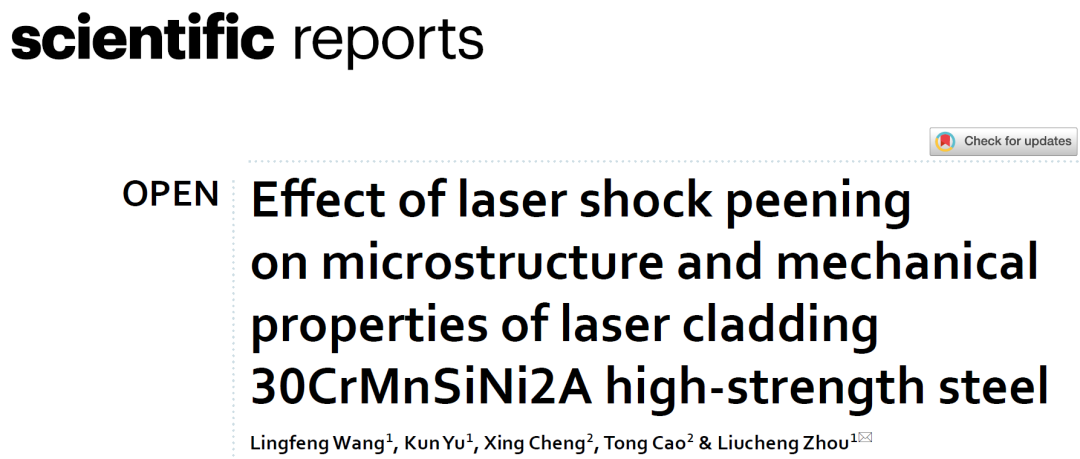

关于激光冲击强化改善30CrMnSiNi2A激光熔覆层组织和力学性能的Scientific Reports论文首页

01 应用背景

30CrMnSiNi2A高强钢以其高强度、良好的塑性和韧性,被广泛应用于连接件、轴类等关键承载部件,在航空领域以飞机起落架的应用尤为突出。然而,这种材料在使用中容易产生局部损伤和微裂纹,激光熔覆(LC)作为一种修复技术虽然能够还原产品原始形貌,但引入的热应力会使得材料力学性能有所下降。激光冲击强化(LSP)作为一种表面强化技术,通过引入残余压应力和细化晶粒来改善激光熔覆后的性能,目前这种组合工艺还比较新颖,对于解决实际工程问题有一定参考作用。

此研究设计了两种不同的强化工艺进行对比:

  • 工艺1:先对基材待修复区域进行激光冲击强化,然后进行激光熔覆,最后对表面再次进行激光冲击强化,即LSP+LC+LSP。
  • 工艺2:仅对激光熔覆后的表面进行激光冲击强化,即LC+LSP。

这种对比实验设计很巧妙,能够揭示LSP在修复过程中的不同作用阶段对材料性能的影响,尤其是凹槽预处理LSP的引入,为高质量修复提供了新思路。

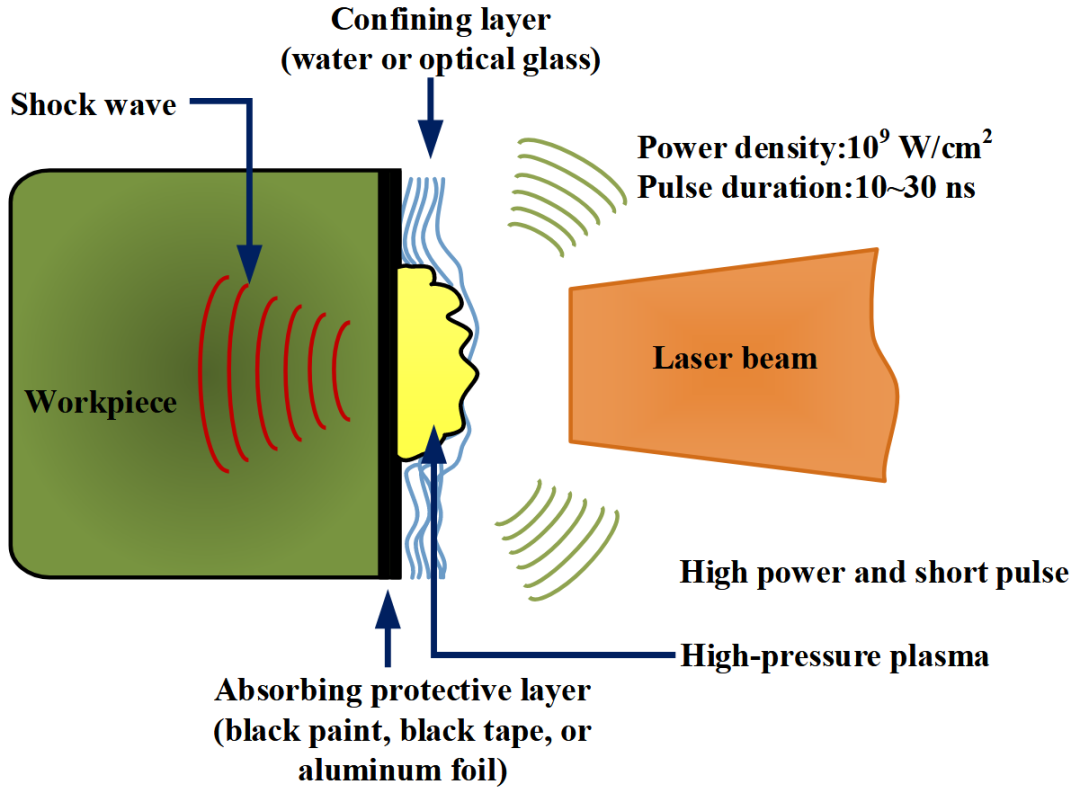

激光冲击强化通过高压等离子体冲击波向材料内部引入塑性应变与残余压应力
激光冲击强化示意图

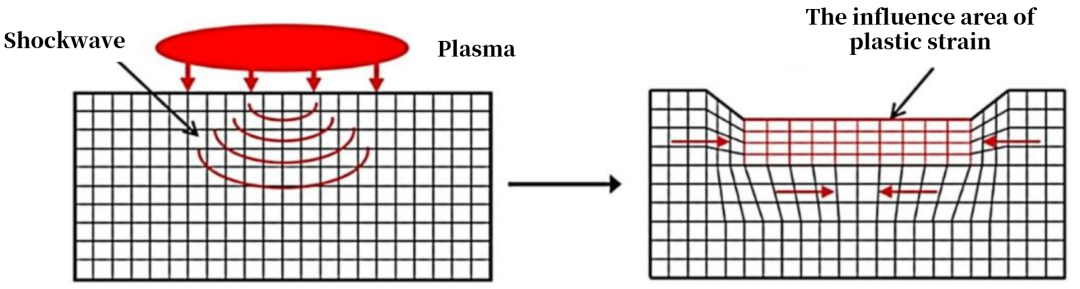

激光冲击强化诱导材料表层塑性应变与残余压应力
激光冲击强化导致塑性应变

02 关键实验参数

材料与工艺参数

基体与粉末:均为30CrMnSiNi2A,化学成分C:0.27-0.34%;Cr:0.9-1.2%;Ni:1.4-1.8%。

激光熔覆参数:

功率0.8kW,扫描速度8mm/s,搭接率50%,Ar保护。

激光冲击强化参数:

  • 凹槽LSP:能量2J,光斑2mm,功率密度3.18GW/cm²。
  • 表面LSP:能量3J,光斑2.2mm,功率密度3.95GW/cm²,采用更高能量以调控深层应力。

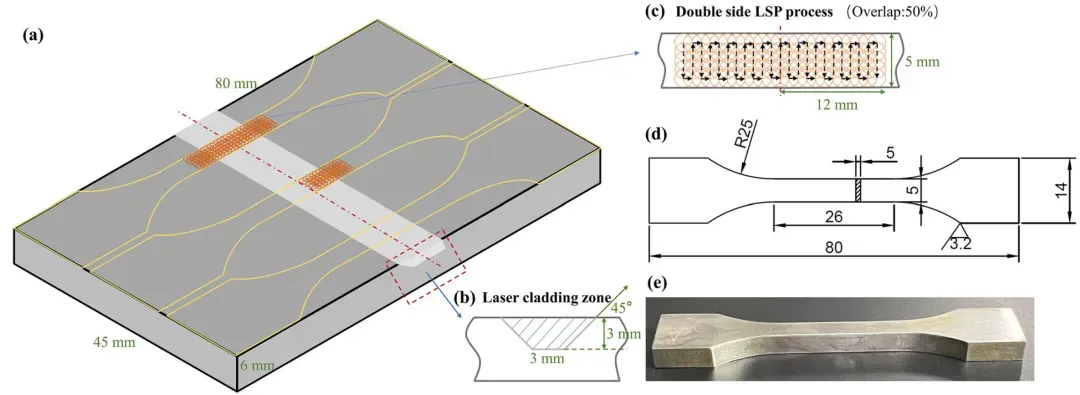

激光熔覆激光冲击强化和力学性能测试样品布置
激光熔覆、激光冲击强化及力学性能测试样品

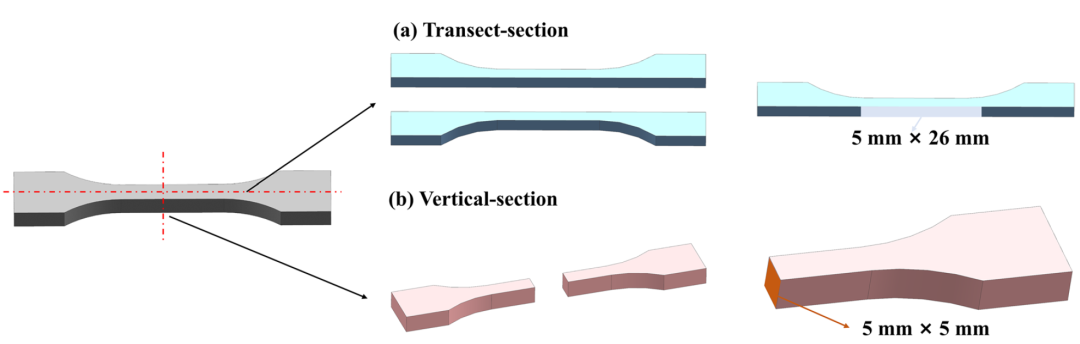

显微组织测试的横截面与纵截面取样位置
截面显微组织测试取样:a)横截面;b)纵截面

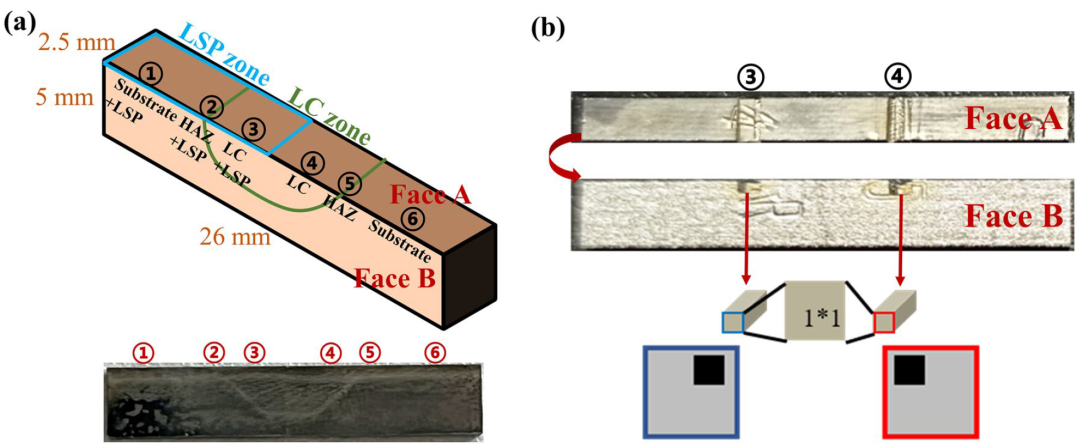

激光熔覆与冲击强化试样的EBSD和TEM取样位置
EBSD和TEM取样位置

03 核心创新:凹槽LSP+表面LSP

为什么对凹槽进行LSP

①凹槽区域是熔覆层与基体的结合界面,传统激光熔覆这里容易因热应力产生微裂纹。

②LSP预处理:用2J激光能量轰击凹槽,此时功率密度为3.18GW/cm²,诱导高密度位错和细晶层,后续熔覆时热应力被压缩应力抵消,提高界面结合强度。

③防变形:凹槽LSP能量较低,可避免高能冲击导致基体翘曲,影响熔覆精度。

表面LSP后处理

用3J能量轰击熔覆层表面,此时功率密度为3.95 GW/cm²,有两个目的:

①增大压应力场深度:残余压应力层深度>1mm,普通喷丸仅0.2-0.5mm,抑制裂纹萌生。

②表面晶粒纳米化:冲击波将30-40μm的柱状奥氏体压成4-8μm的等轴晶,位错密度显著增大,硬度达到800HV₀.₂。

有无凹槽LSP

  • 无凹槽预处理时,熔覆层与基体界面仍是弱点,断口多孔。
  • 有凹槽LSP的试样断口致密,韧窝深度接近基体,说明界面结合质量提升显著。

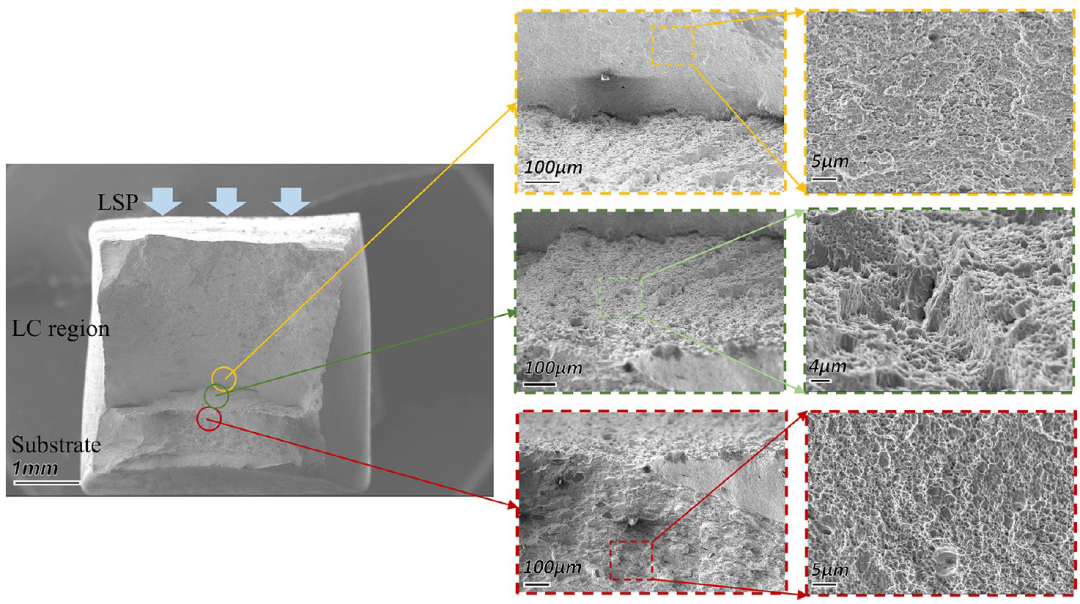

仅激光熔覆加表面激光冲击强化样品的拉伸断口
LC+表面LSP样品的拉伸断口

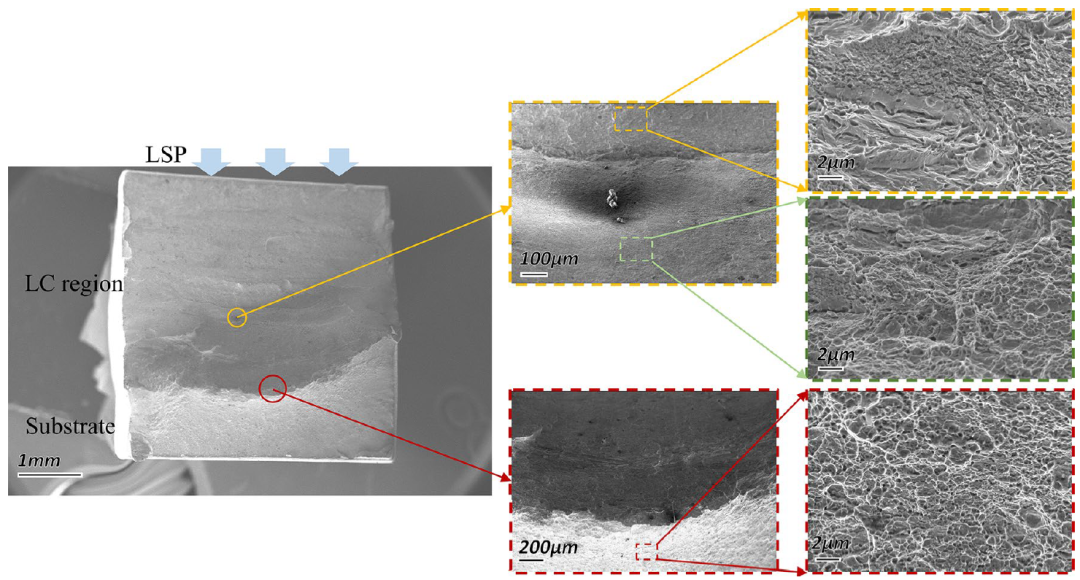

凹槽激光冲击强化加激光熔覆加表面激光冲击强化样品拉伸断口
凹槽LSP+LC+表面LSP样品的拉伸断口

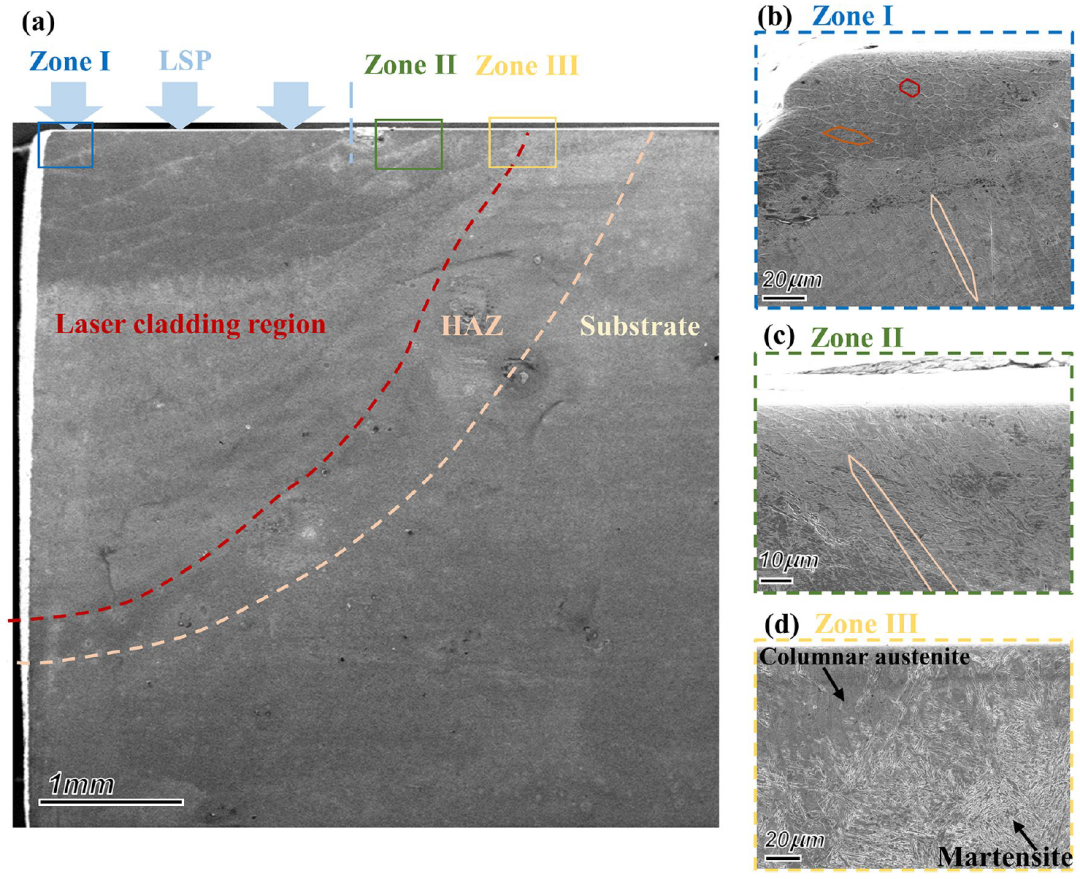

激光熔覆样品经LSP和未经LSP区域及熔覆层热影响区结合处的SEM
激光熔覆样品SEM:a) 全局图;b)经LSP处理;c) 未经LSP处理;d) 熔覆层与热影响区结合处

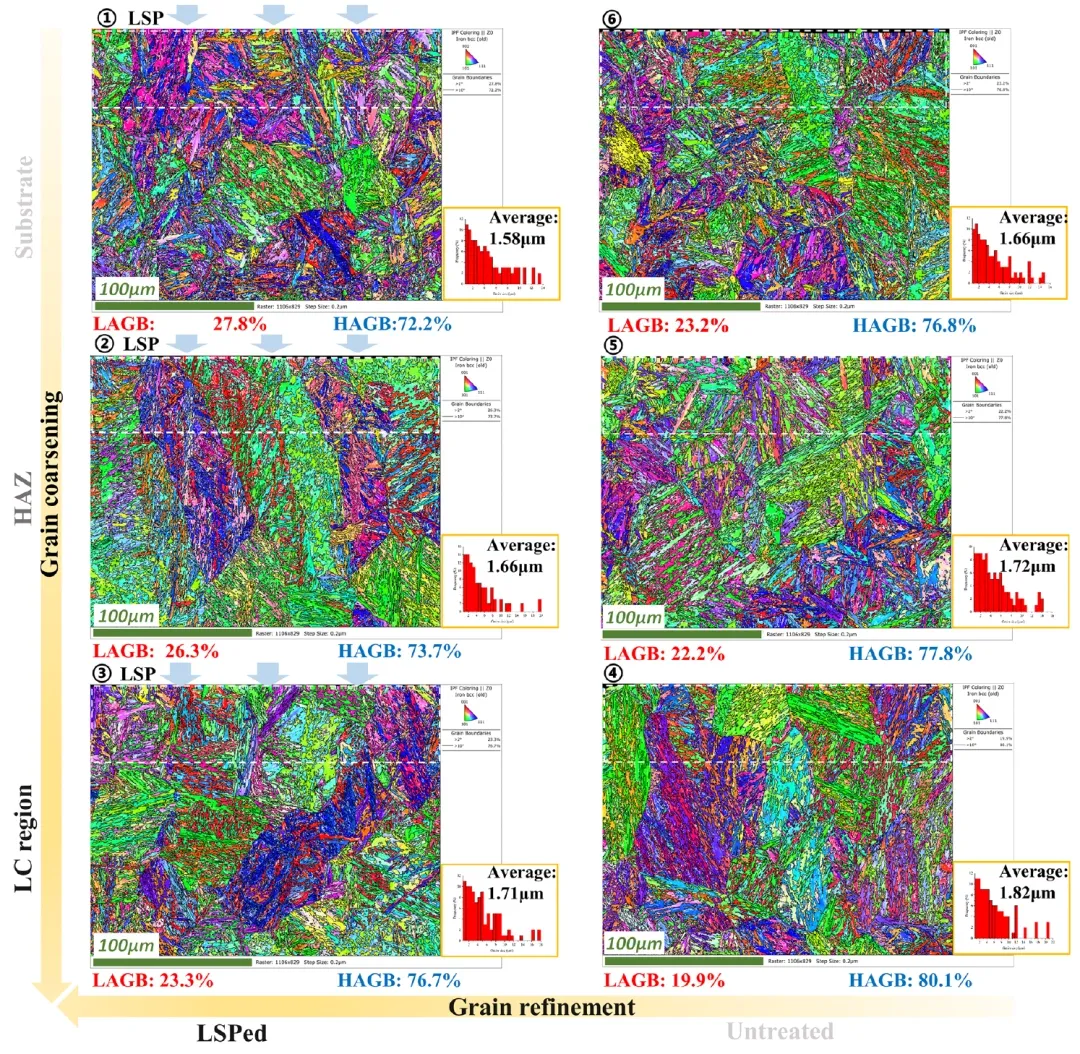

激光熔覆与激光冲击强化样品的EBSD晶粒组织和取向分析
激光熔覆样品EBSD

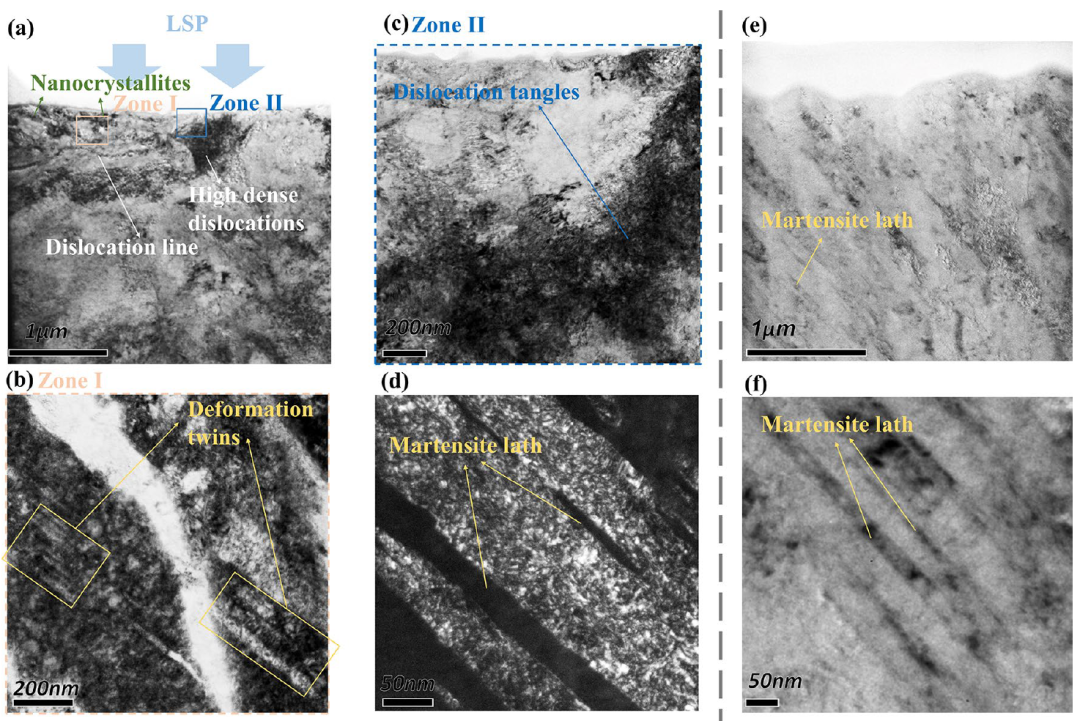

LSP处理区与未处理区形变孪晶位错缠结和板条马氏体TEM
激光熔覆样品TEM:a)LSP处理;b)形变孪晶;c)位错缠结;d)LSP区域的板条马氏体;e)未处理区域;f)未处理区域的板条马氏体

04 如何复现该工艺?

第一步:基体预处理

铣削出梯形凹槽,深度根据损伤尺寸来定,用砂纸打磨至Ra<1.6μm,丙酮清洗去油。

凹槽LSP:确保激光光斑50%重叠扫描,能量2J/脉冲,避免局部过热,可先做单点冲击试验,观察表面是否烧蚀。

第二步:激光熔覆

粉末预处理:100℃-110℃真空干燥约1小时,防止送粉堵塞,尤其湿度高的地区。

层间温度控制:每层熔覆后风冷至约150-200℃,防止热积累导致奥氏体过度粗化。

第三步:表面LSP

参数测试:先用3J单脉冲冲击熔覆层表面,检测硬度梯度,若1mm深度硬度未达标,则上调至单脉冲能量。

覆盖率验证:金相观察LSP的影响区是否连续,若有未覆盖区域,则调整光斑重叠率。

05 工程应用思考

此研究提出了激光冲击强化+激光熔覆强化工艺,通过LSP的“先锤基体,再锤表面”策略,系统性解决了激光熔覆高强钢的力学性能衰减问题,优势明显。但有几点需要注意:

①设备成本:需要两套激光系统,熔覆用IPG YLS-2000,LSP用Nd:YAG,小厂可能用不起。

②工艺适应性:熔覆层厚度不均会导致LSP穿透深度波动;复杂曲面的LSP覆盖率和冲击角度难控制。

③高温环境下,细晶组织和位错结构可能发生回复,导致强化效果衰减。

总的来说,此方法适合高附加值、小批量产品修复。

以上。

引用

  1. Wang, L., Yu, K., Cheng, X. et al. Effect of laser shock peening on microstructure and mechanical properties of laser cladding 30CrMnSiNi2A high-strength steel. Sci Rep 13, 9971 (2023). https://doi.org/10.1038/s41598-023-37060-w(在新标签页打开)
  2. Cao, X.; Wu, J.; Zhong, G.; Wu, J.; Chen, X. Laser Shock Peening: Fundamentals and Mechanisms of Metallic Material Wear Resistance Improvement. Materials 2024, 17, 909. https://doi.org/10.3390/ma17040909(在新标签页打开)
