今天学习分享激光基础知识系列:激光与物质相互作用——能量吸收。后续将系统性的分享激光基础及激光加工领域的应用,因此需要重新梳理知识体系,绘制部分示意图等,慢工出细活...... 01 引言激光吸收是所有后续激光与物质相互作用的起始环节。 物质如何“接受”激光的能量,决定了后续会发生熔化、汽化,还是更复杂的物理化学反应。理解这个初始的能量耦合过程 ,是优化工艺、解决难题 的关键所在。
激光吸收不是单一的简单过程,而是多种机制交织作用 的结果。这些机制对激光特性 (波长、强度、脉冲长短)和材料本身 (金属、塑料、玻璃)都极其敏感。
本文将探究激光吸收的原理与机制:

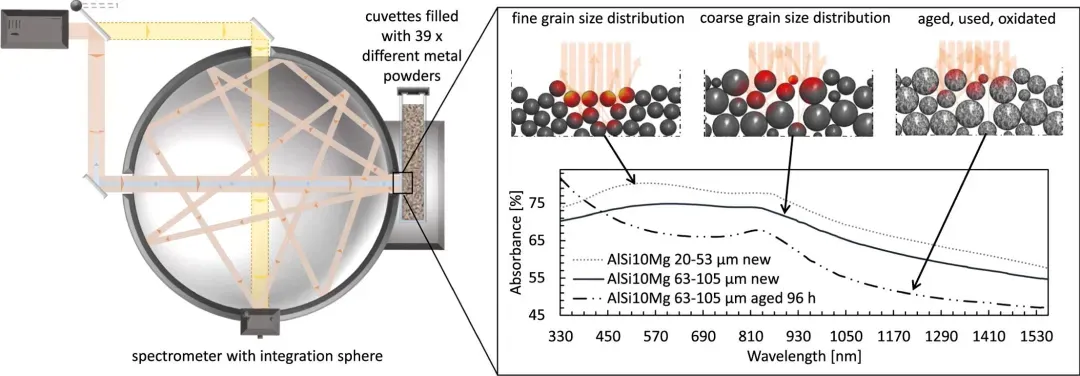

激光特性是如何促成高效吸收? 不同材料(金属、半导体、绝缘体)在形成等离子体之前,内部的电子如何“接住”激光能量? 哪些因素影响吸收效率? 能量吸收后怎么“消化”(变热、破坏化学键、产生冲击)? 最终导致什么宏观结果(熔化、汽化、烧蚀、改性)? 激光增材制造粉末吸收示意图 金属粉末表面激光吸收 02 激光关键特性激光之所以能与材料产生独特的相互作用,源于其本身的光学特性 。这些特性共同决定了吸收是否发生、如何发生,以及最终产生何种结果。

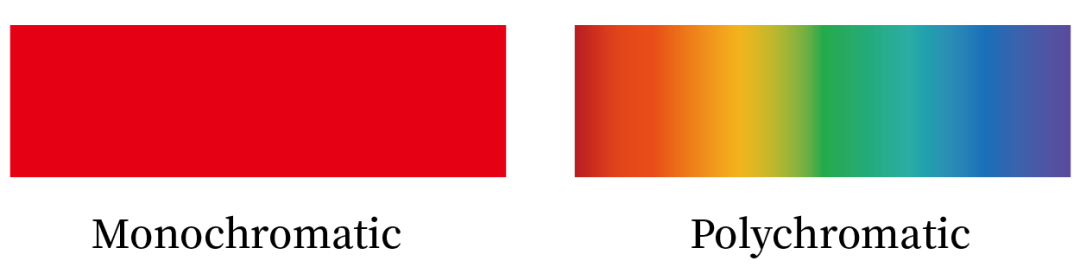

单色性(Monochromaticity)激光器只发出单一波长的光,这一点很重要,因为材料的吸收谱 具有显著的波长依赖性 。单色性使得激光能够选择性地激发材料中特定的电子或振动跃迁,当然前提需要激光波长与材料的吸收峰相匹配。

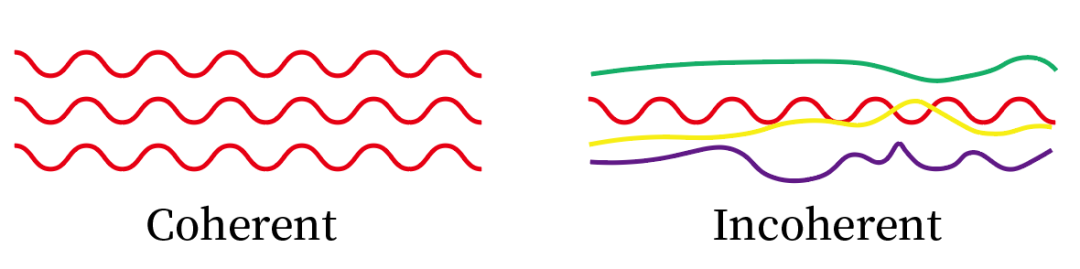

单色vs.多色 相干性(Coherence)激光光波与相位高度一致 。其中,空间相干性 使其能被聚焦到衍射极限的微小光斑 ,从而实现极高的光强。

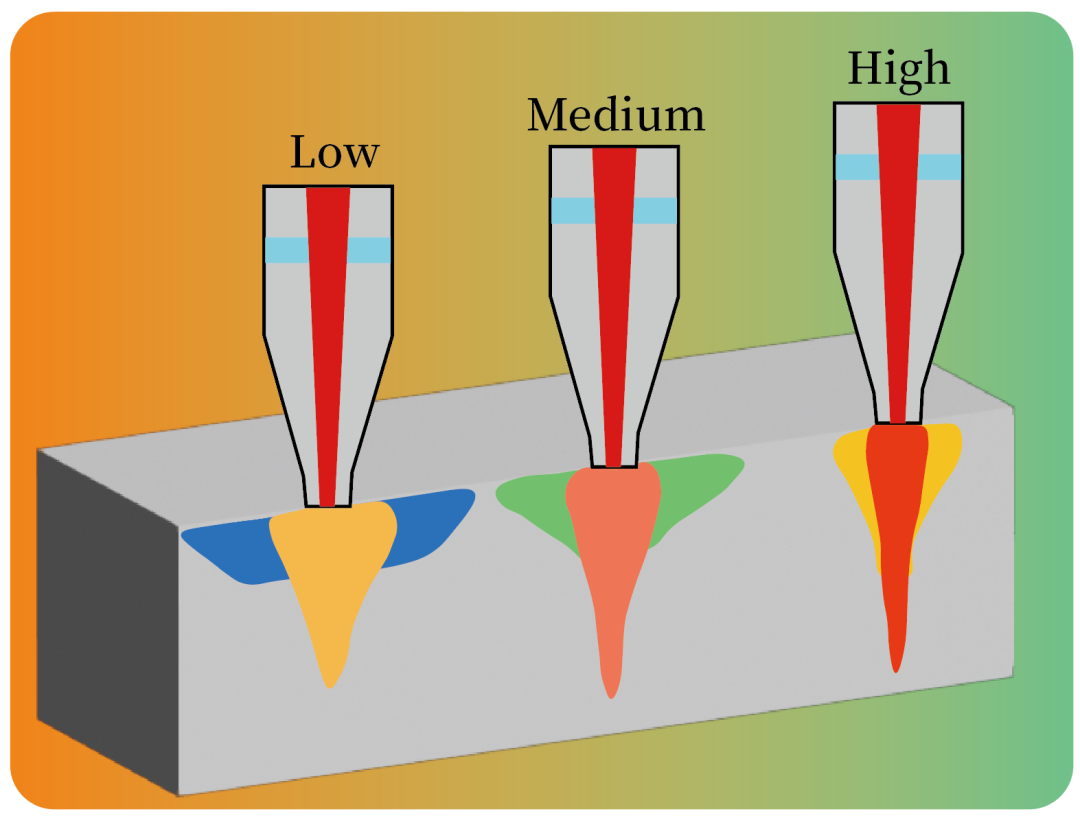

相关性对比:激光与普通光 光强(Intensity)极高的光强 (单位面积的功率)是驱动非线性吸收 过程(如多光子吸收)的关键,甚至能让通常透明的材料也吸收能量。

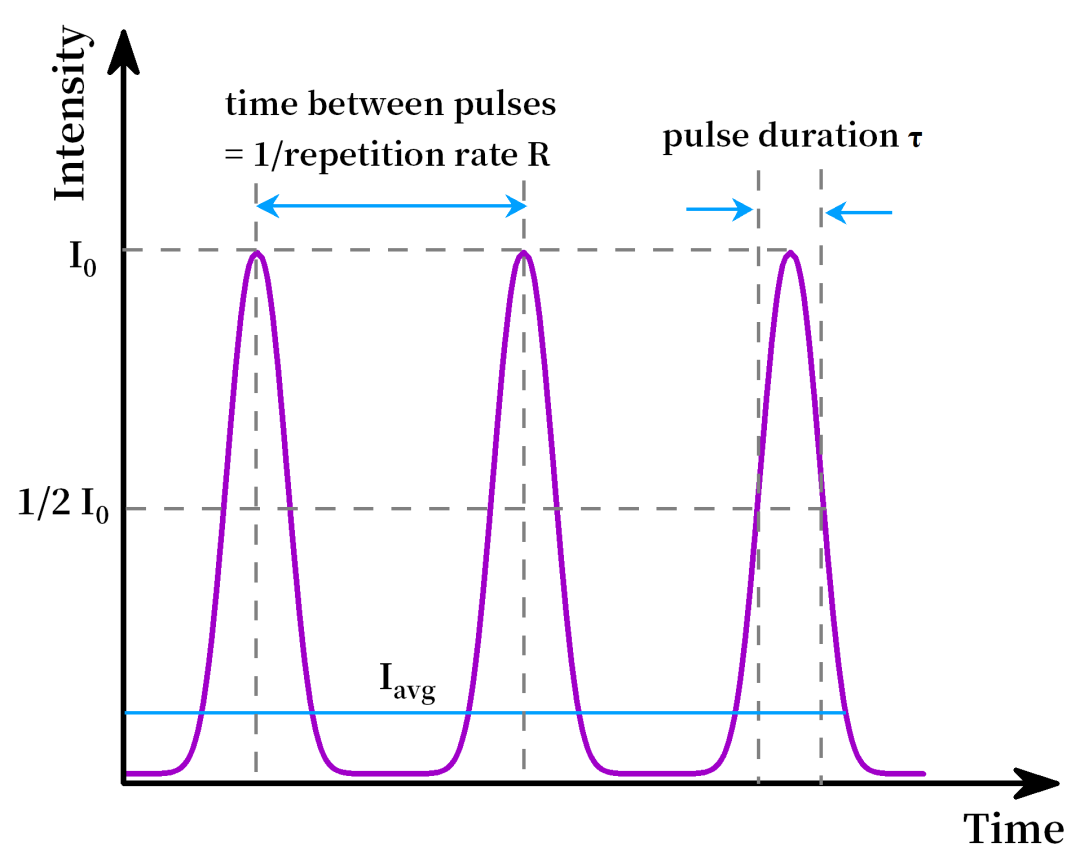

光强对比 脉冲宽度(Pulse Duration)能量传递的速率由脉冲宽度决定。 超短脉冲(飞秒、皮秒)可以在材料的热弛豫时间之前沉积能量,从而引发独特的非热效应和非平衡现象。

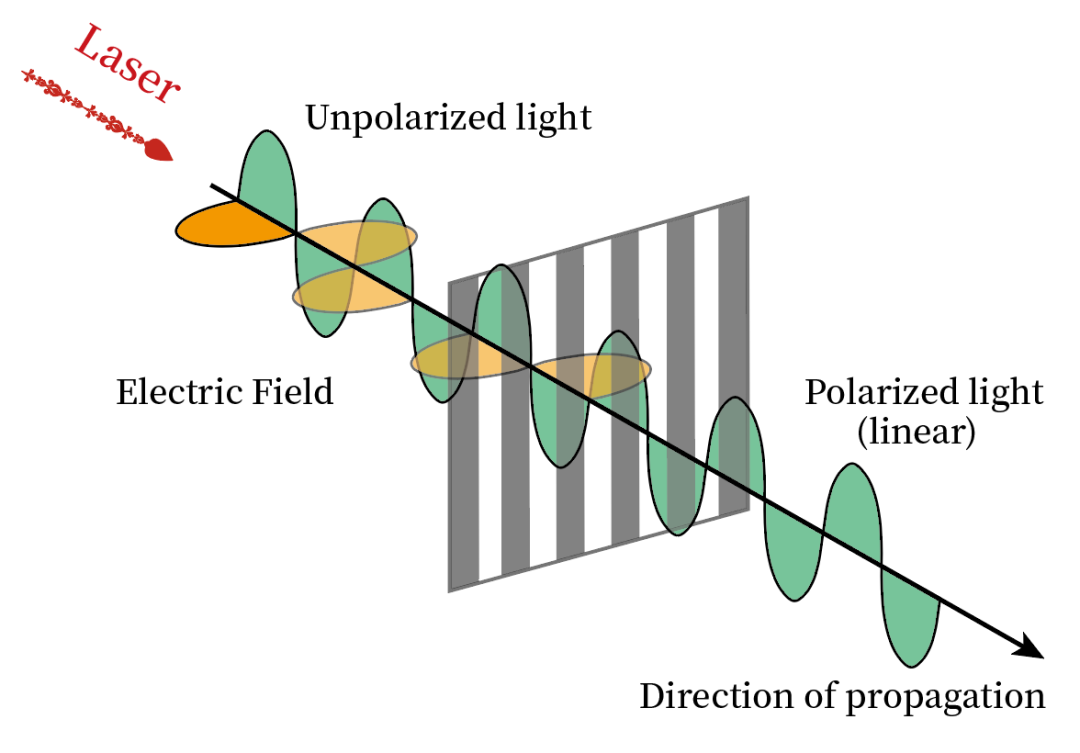

脉冲宽度 偏振(Polarization)激光电场的振荡方向会显著影响吸收 ,尤其是在各向异性材料 或特定入射角度(如布儒斯特角)的情况下。
光的偏振 03 基本吸收机制在激光能量高到足以形成等离子体之前 ,能量是如何被固体材料中的电子初步吸收的?这取决于材料的电子结构 。
1. 金属 核心机制:自由电子吸收(Drude Model)金属内部充满了可以自由移动的导带电子,激光的振荡电场会加速这些电子。随后,这些被加速的电子与晶格离子碰撞(电子-声子散射),将动能传递给晶格,从而引起材料加热。
本质上是一种由激光场驱动的焦耳加热。

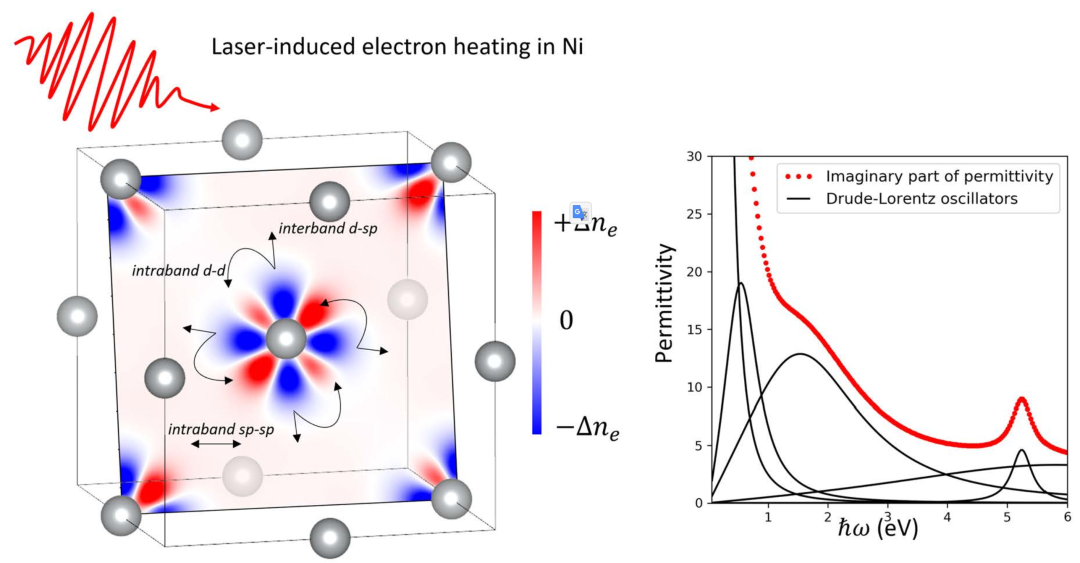

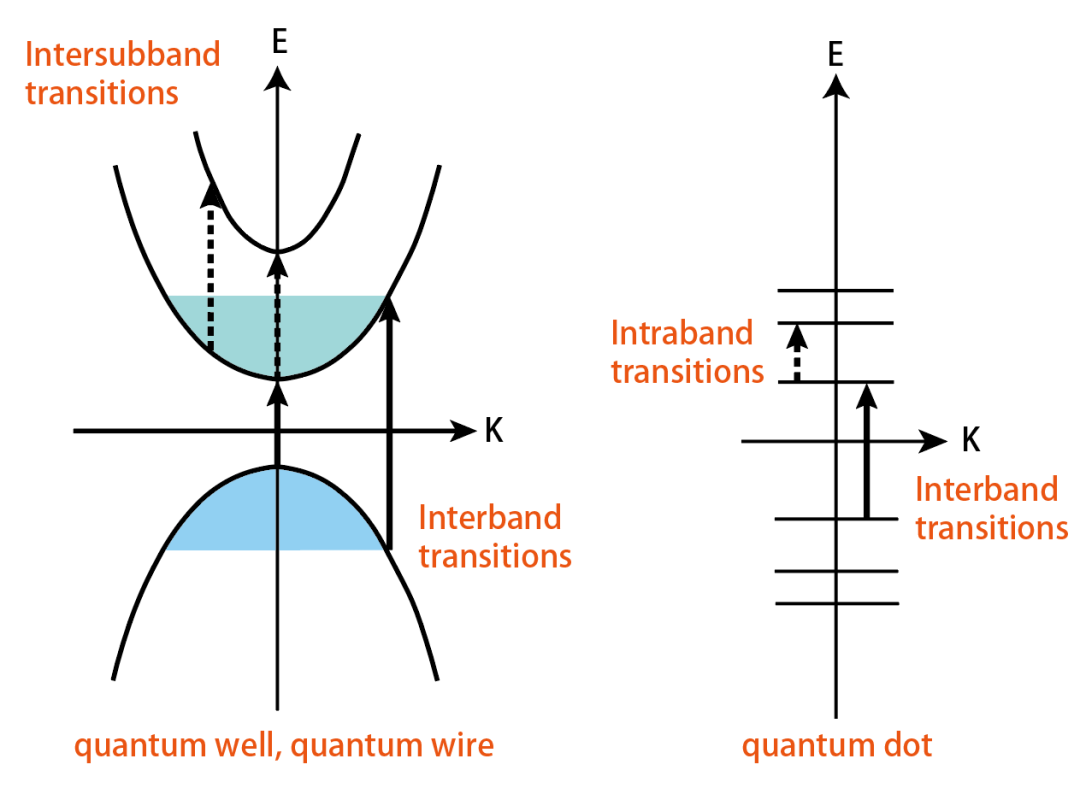

德鲁德模型(Drude Model) 跃迁类型带内跃迁: 导带内的电子吸收光子,跃迁到同一能带内更高的能级,这是自由电子吸收的主要过程。带间跃迁: 在较短波长(如可见光、紫外)下,来自费米能级下方能带的电子可以吸收一个能量足够大的光子,跃迁到导带中。带间跃迁与带内跃迁 高反射率下的表面吸收金属对光(尤其是红外光) 通常具有高反射率 。然而,未被反射的能量会在一个非常薄的表层内被强烈吸收,即“趋肤深度” ,通常几十纳米 。
2. 半导体与电介质带隙是关键。
这两类材料的显著特征是存在一个带隙(Eg) ,它分隔了满载电子的价带 和基本空置的导带 。
①当光子能量>带隙(ħω>Eg): 这是最直接的吸收方式。价带电子可以直接吸收一个光子,被激发到导带,形成一个电子-空穴对,这是一个高效的线性吸收过程。
②当光子能量<带隙(ħω<Eg): 在低光强下,材料对此波长的光是透明的。但当激光强度足够高时,情况就大为不同,将发生非线性吸收 。

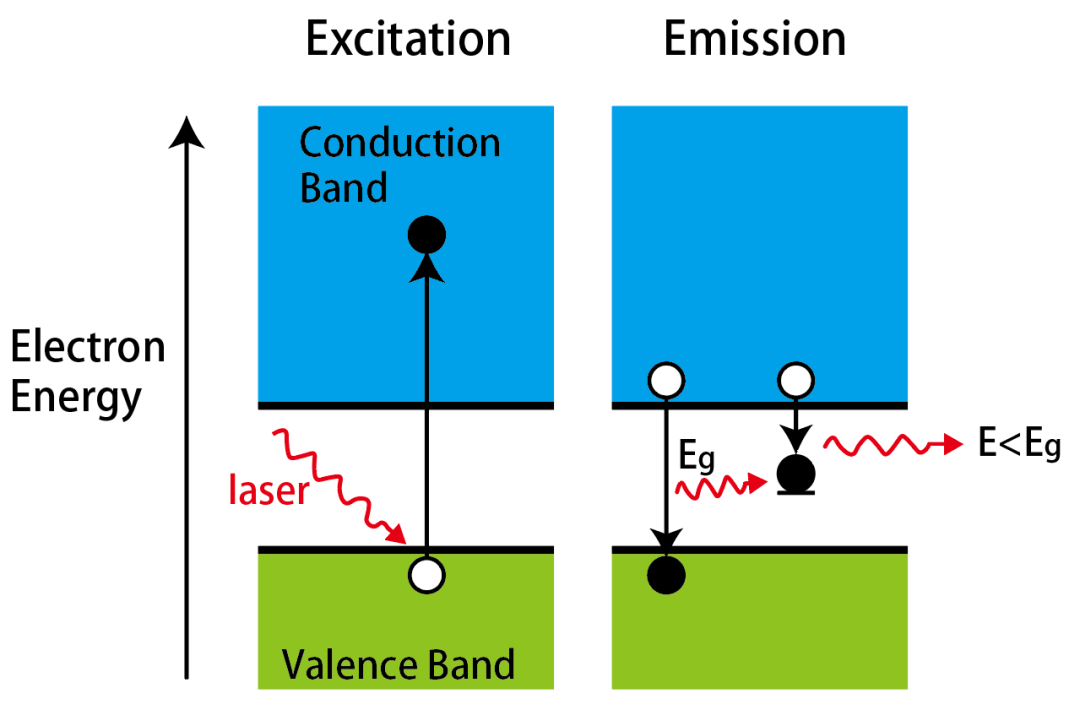

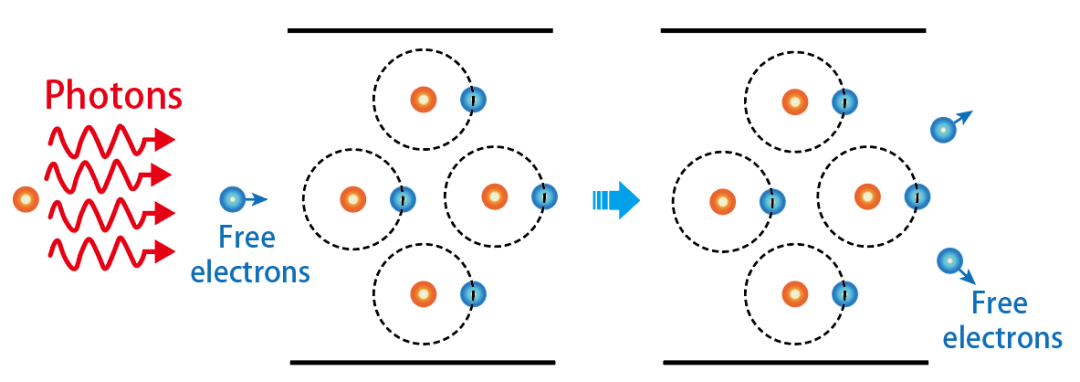

多光子吸收(MPA): 电子可以同时吸收多个能量较低的光子,从而跨越带隙。例如,双光子吸收(TPA)要求2ħω≥Eg,由于需要多个光子“同时”到达,MPA的发生需要极高的激光强度,通常只有聚焦脉冲激光才能实现。雪崩电离: 即使只有少数“种子”电子 (例如通过MPA产生)进入导带,它们也会被激光电场加速。如果一个电子获得了超过带隙大小的动能,它就可以通过碰撞将另一个价带电子“撞”入导带,产生一个新的电子-空穴对。这个过程像滚雪球一样,导致自由载流子数量指数级增长,吸收率也随之急剧飙升。Eg表示带隙能量:左图中,高能激光光子将电子从轨道中激发出来,该电子在到达导带底部前会损失部分能量;右图为两种可能的跃迁过程:左侧路径中,电子立即与价带中的空穴复合,释放出能量为Eg的光子;右侧路径中,电子被"带隙中间态"捕获,释放出能量较低的光子 雪崩电离过程 04 影响激光吸收的关键因素激光吸收的效率和性质受到激光参数和材料特性的共同影响,更重要的是,这些因素在相互作用过程中会动态变化 ,形成一个复杂的反馈回路。
1. 激光参数波长(λ):
直接决定光子能量。 必须选择合适的波长以匹配材料的吸收特性,例如对于半导体,需满足hc/λ>Eg才能有效实现单光子吸收。
光强(I)/能量密度(F)高光强是驱动MPA和雪崩电离等非线性吸收过程的关键。 而能量密度则决定了每个脉冲沉积的总能量,直接影响材料改性的程度,如熔化、烧蚀等。
脉冲宽度(τp)这是区分“热”与“非热”相互作用 的关键。
超短脉冲(fs, ps): 可以在热量扩散之前完成能量沉积,实现峰值功率极高的“冷加工” ,最大限度地减小热影响区(HAZ)。纳秒脉冲(ns): 能量沉积与热扩散同时发生,热效应(熔化、汽化)更为显著。 偏振(Polarization)激光电场方向会影响吸收效率,尤其是在各向异性晶体中,吸收率会随偏振方向相对于晶轴的改变而周期性变化。
2. 材料特性电子结构(带隙Eg): 这是决定吸收光谱的根本因素。
光学特性(n, k, R): 折射率(n)、消光系数(k)和反射率(R)等宏观参数共同决定了有多少光能进入材料并被吸收,这些参数自身也依赖于温度和材料相态。
物理状态与温度: 材料从固态熔化为液态,其反射率和吸收机制会发生剧变。温度升高也会改变吸收系数,如通过影响金属中的电子-声子散射率来改变吸收效率。

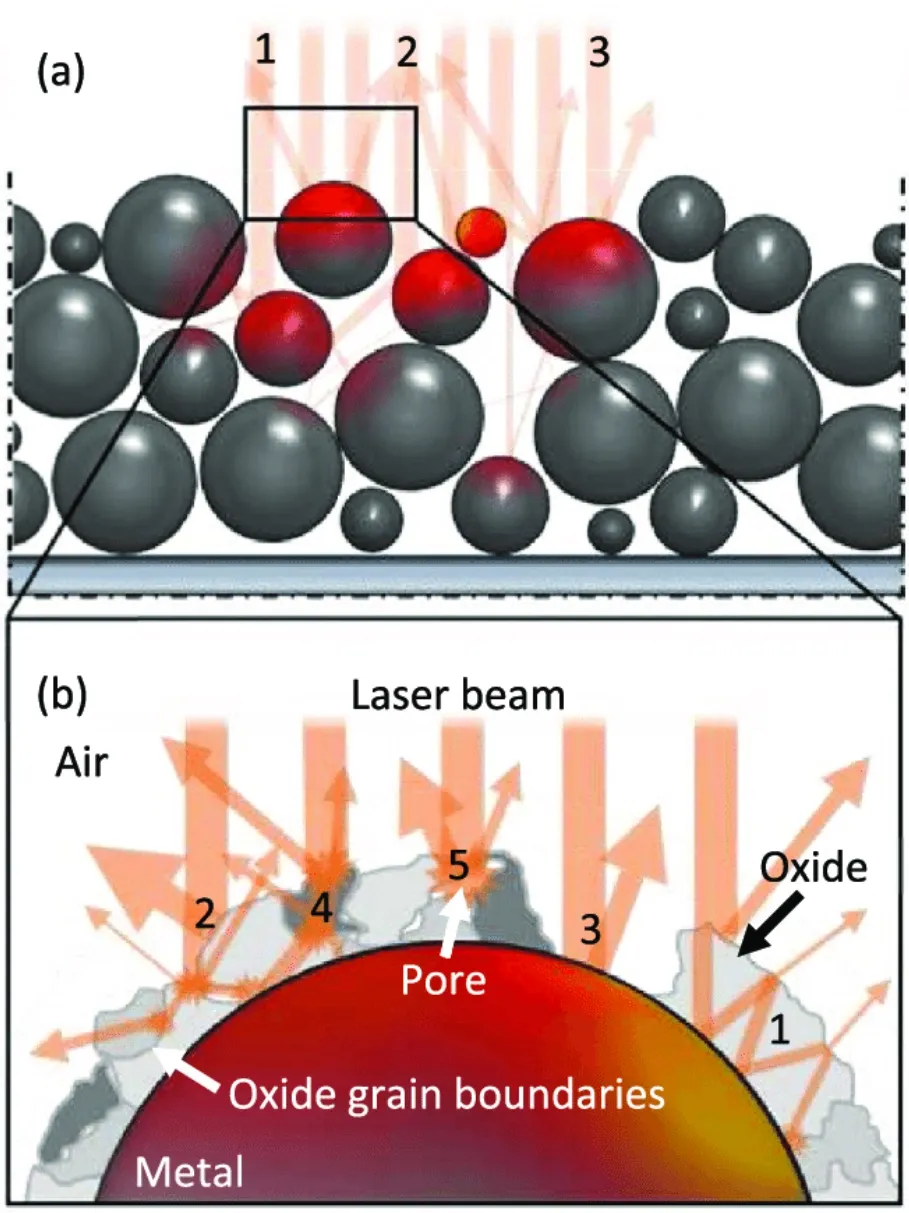

表面形貌与粗糙度: 粗糙的表面可以通过多次反射来“捕获”光线,从而显著增加总吸收率。
在激光与材料相互作用的瞬间,吸收过程本身就在改变着材料的特性: 吸收导致温度升高,温度又改变了吸收系数;烧蚀改变了表面形貌,进而影响后续脉冲的吸收。
05 激光诱导等离子体一旦沉积的激光能量足够,材料就可以转变为等离子体状态 ——一种由离子、电子和中性粒子组成的高度电离气体 。
等离子体如何形成?
多光子电离(MPI): 在超短脉冲和高强度下,原子同时吸收多个光子,直接电离出电子,为后续过程提供“种子”电子。雪崩/级联电离: 种子电子在激光场中被加速,通过碰撞电离更多的中性原子,引发电子数量的指数级增长,迅速形成等离子体。等离子体如何吸收能量?
逆轫致辐射(IB): 这是等离子体中的主要吸收机制 。等离子体中的自由电子在与离子碰撞的过程中,从激光场吸收光子,增加自身动能,从而加热整个等离子体。共振吸收: 在特定条件下,激光电场可以共振驱动等离子体波,这些波随后将能量高效地传递给电子。等离子体屏蔽效应:
一旦等离子体密度超过某个临界值,它就会像镜子一样反射大部分入射激光 ,从而“屏蔽”下方的靶材,阻止能量的进一步传递。
等离子体的形成有好有坏: 一方面,它提供了如逆轫致辐射这样的高效吸收途径,如在某些焊接应用中吸收率可高达90%;另一方面,它的动态演化(膨胀、屏蔽)为精确控制能量沉积带来了较大挑战。
06 吸收后的弛豫路径电子吸收能量后,并不会永远保持激发状态。能量会通过一系列弛豫过程重新分配 ,最终导致宏观变化。
1. 双温模型(Two-Temperature Model, TTM)这是一个被广泛用于描述超快激光与金属相互作用的模型 。它将材料看作两个相互独立的系统:电子系统 和晶格(声子)系统 ,每个系统都有自己的温度,Te(电子温度)和Tl(晶格温度) 。
光子能量吸收(飞秒内): 激光能量首先被电子吸收,Te急剧升高,远高于Tl。电子-电子热化(~50-100fs): 高能的“热”电子之间通过相互碰撞快速达到一个内部的平衡态,形成费米-狄拉克分布。电子-声子耦合(~0.1-10ps): “热”的电子系统开始通过碰撞,将能量传递给“冷”的晶格系统,导致Tl上升。这个过程的时间尺度由电子-声子耦合强度决定,限制了宏观加热速率。晶格热化与热扩散(>10ps): 能量在晶格内部通过声子-声子散射达到平衡,并随后以经典的热传导方式向材料深处扩散。这个从电子到晶格的能量传递过程 ,是理解飞秒、皮秒和纳秒激光相互作用差异的核心。脉冲宽度短于电子-声子耦合时间,非平衡效应就会占主导;反之,则更接近于传统的热平衡加热。
07 激光吸收的宏观表现形式初始的能量吸收和随后的弛豫,最终会以三种主要形式表现出来,具体哪一种占主导,取决于能量沉积的速率(脉冲宽度)和总量(能量密度) 。
光热效应: 能量沉积相对较慢,主要表现为温度升高、熔化、汽化和热分解。这是长脉冲或连续波激光的主要作用形式。
光化学效应: 特定波长的光子能量刚好匹配分子的化学键能或活化能,可以直接打断化学键或引发化学反应,而无需依赖整体加热。

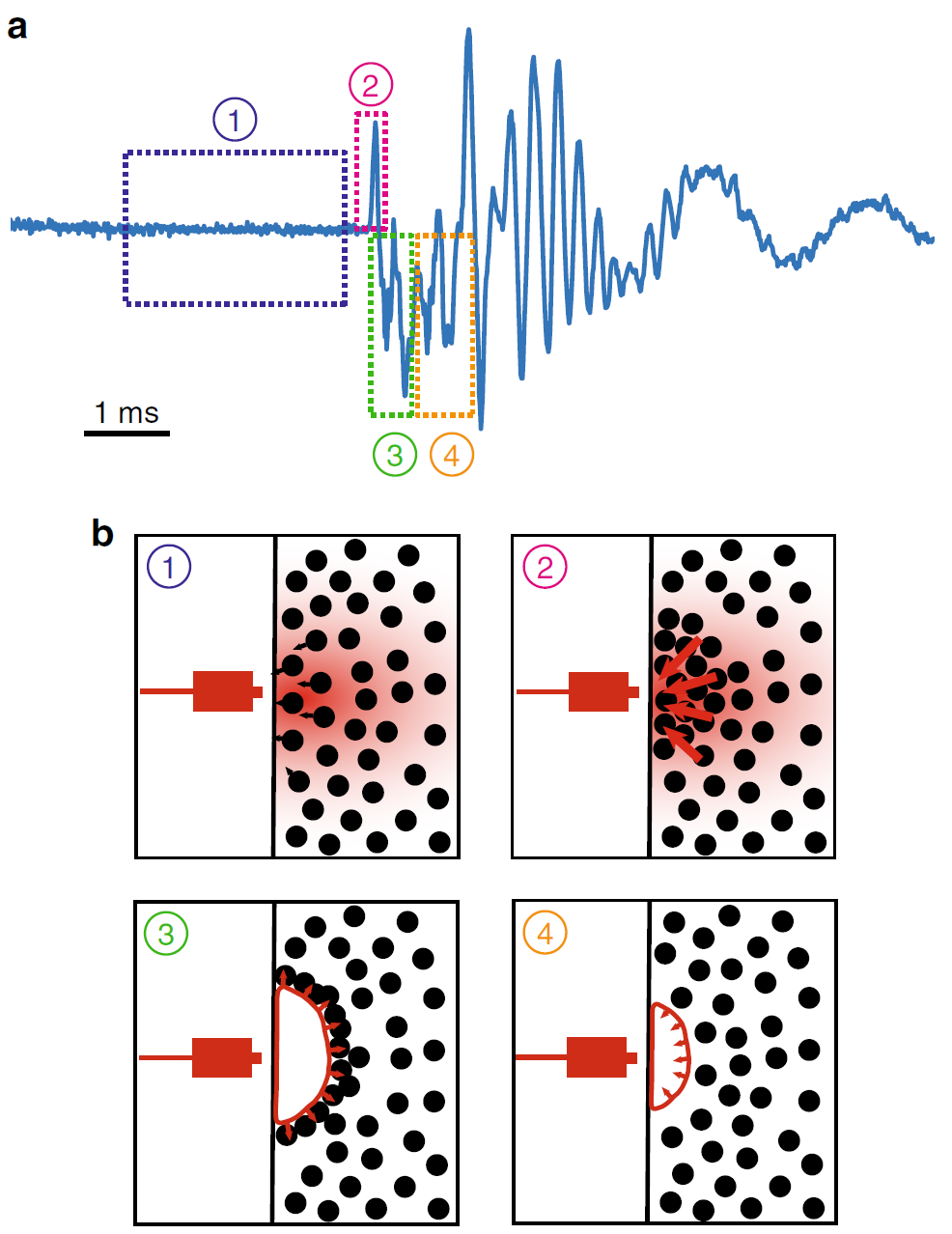

光机械效应: 极快速、局域化的能量沉积导致剧烈的热弹性膨胀,产生应力波甚至冲击波。当应力超过材料的断裂强度时,就会导致材料被成块“剥离”或喷射,即光机械烧蚀。这在高强度、超短脉冲激光作用下尤为显著。

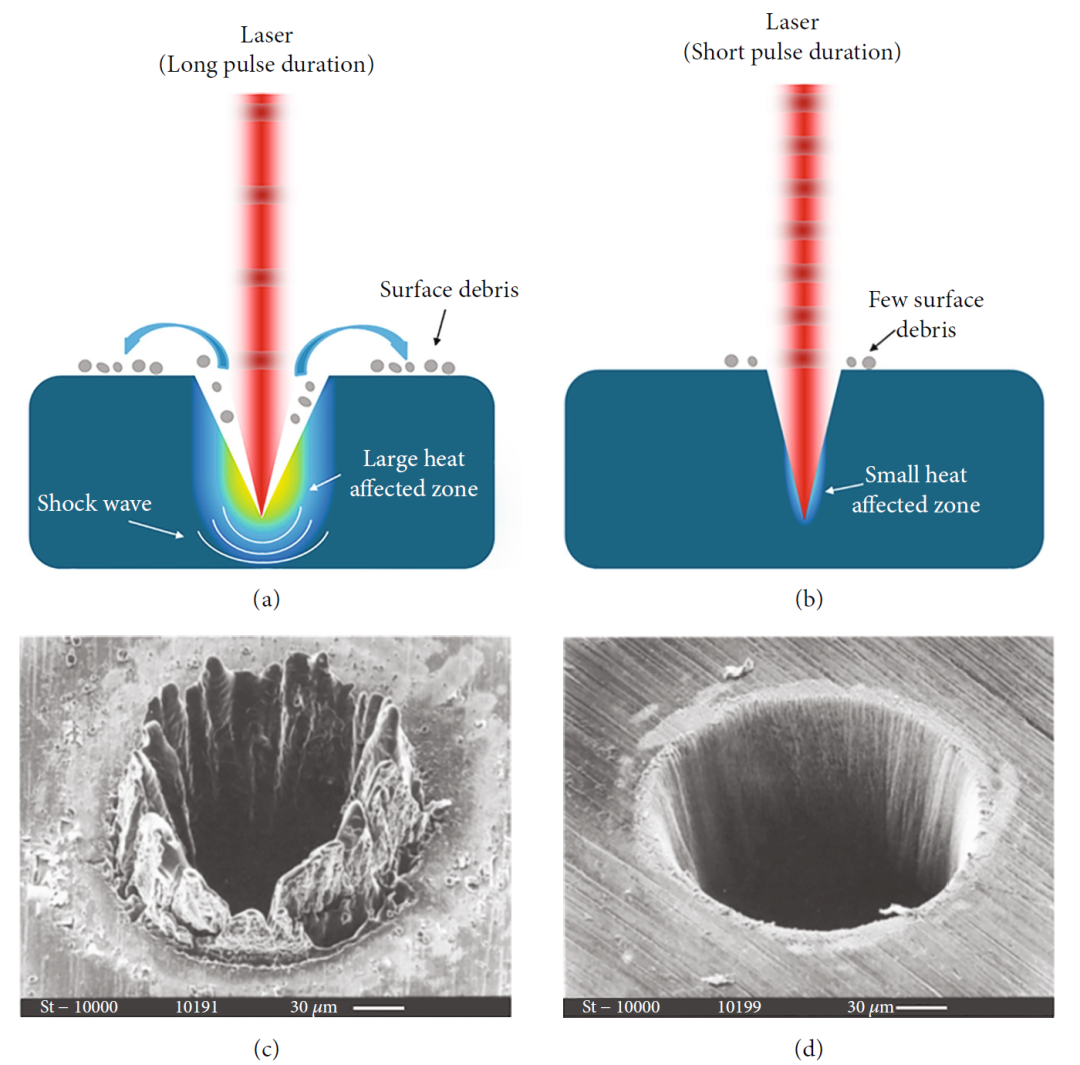

激光作用: 长脉冲与短脉冲 光机械效应示意图 以上。
References:Brandau, B.; Da Silva, A.; Wilsnack, C.; Brueckner, F.; Kaplan, A.F.H. Absorbance Study of Powder Conditions for Laser Additive Manufacturing. Mater. Des.2022, 216, 110591, doi:10.1016/j.matdes.2022.110591. Wang, S.; Yang, J.; Deng, G.; Zhou, S. Femtosecond Laser Direct Writing of Flexible Electronic Devices: A Mini Review. Materials 2024, 17, 557. https://doi.org/10.3390/ma17030557(在新标签页打开) . Kavokine, N.; Zou, S.; Liu, R.; Niguès, A.; Zou, B.; Bocquet, L. Ultrafast Photomechanical Transduction through Thermophoretic Implosion. Nat. Commun.2020, 11, 50, doi:10.1038/s41467-019-13912-w. Silaeva, E.; Saddier, L.; Colombier, J.-P. Drude-Lorentz Model for Optical Properties of Photoexcited Transition Metals under Electron-Phonon Nonequilibrium. Appl. Sci. 2021, 11, 9902. https://doi.org/10.3390/app11219902(在新标签页打开)
