今天研习激光熔覆技术在航空航天零部件的修复，用于替代镀铬，通过实验验证了熔覆层具备高硬度及后续加工可行性，最后对激光熔覆与传统镀铬技术进行了对比。 航空航天制造工具，如夹具、环件、支撑结构等，长期面临高强度材料（镍基合金、钛合金等）加工带来的磨损问题。传统修复工艺以硬铬电镀为主，但存在显著缺陷 ：①环保风险：铬酸溶液具有致癌性，受欧盟REACH法规严格限制；② 工艺缺陷：镀层易剥离、起泡，且需多次返工；③厚度限制：镀层通常小于1 mm，加工余量不足。
为应对上述问题，提出以激光熔覆（Laser Cladding, LC） 技术为核心的新型修复方案，通过环保、高精度的增材制造工艺，实现工具表面再生与性能强化。其技术特点如下：
①完全摒弃铬酸，采用金属粉末作为涂层材料，符合绿色制造趋势；
②工艺过程无有害排放，满足欧盟法规要求。
①涂层与基体通过扩散机制形成冶金结合，界面无气泡、剥离等缺陷。
①可实现平面、外圆柱面、内圆柱面的多维度修复，覆盖典型工具结构；
②通过机器人协同控制与倾斜送粉（10°-30°），可解决狭窄空间熔覆难题。
①多层熔覆（如厚度2 mm）保障加工余量，避免传统镀层过薄导致的返工问题。
特性 ：硬度28–32 HRC，广泛用于制造航空发动机加工工具，可满足高强度、高耐磨性需求。
选择依据 ：其热处理性能（淬火+回火）与激光熔覆热输入的兼容性，确保基体在熔覆过程中不发生严重变形或开裂。
成分 ：Ni基（Cr 17%、B 3.5%、Si 4%、C 1%、Fe 4%），粒度分布15-53µm。牌号：瑞士Oerlikon Metco的Metco 15F。
①自熔性 ：B和Si元素可降低熔点，促进熔池流动，减少未熔颗粒。
②高硬度 ：Cr和C形成硬质碳化物，如Cr₇C₃、Cr₃C₂，提升耐磨性。
③抗裂性 ：Ni基体缓解热应力，避免熔覆层开裂。

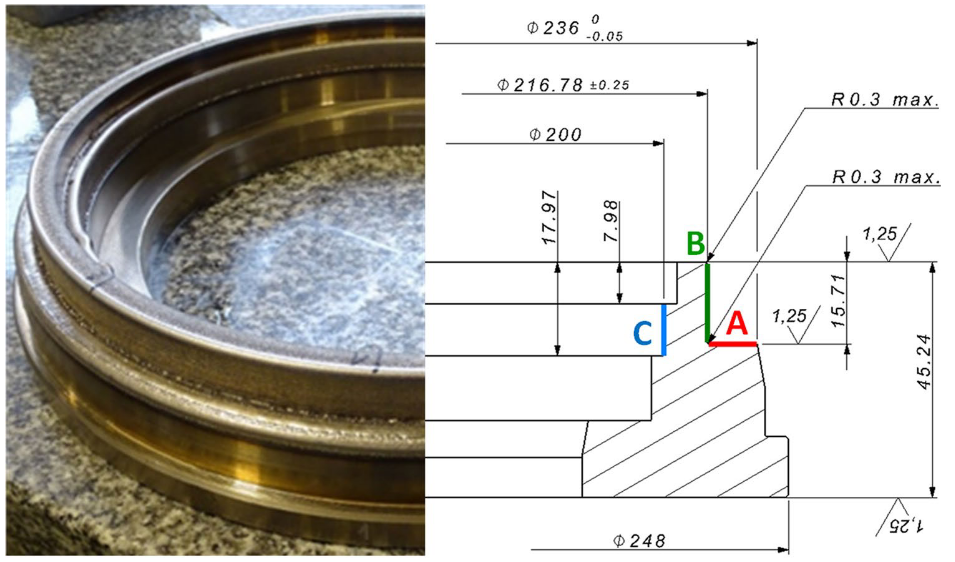

熔覆层厚度≥1.5 μm 熔覆层硬度≥38 HRC 产品实物（左），技术图纸（右） 激光器 ：Laserline，型号LDF 4000-30，波长940-980nm。
送粉系统 ：GTV PF粉末送粉器。
熔覆头 ：Fraunhofer IWS同轴熔覆头，光斑直径3.5 mm。
机器人 ：Reis RV60-40机器人+ RDK-05旋转台，可实现复杂轨迹控制。

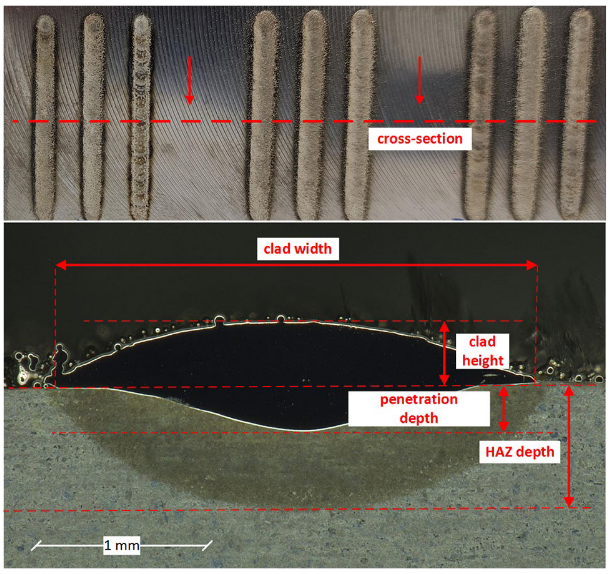

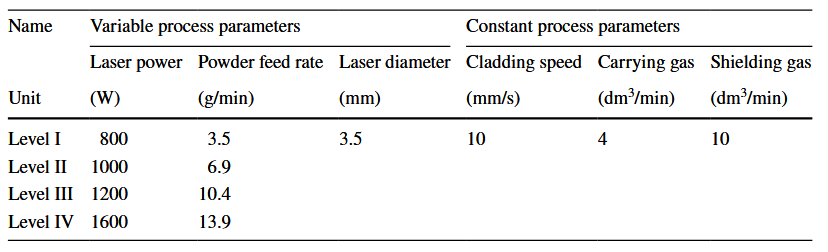

逻辑 ：最大化熔覆层高度与硬度，最小化熔深与热影响区，避免基体过热软化。最优参数 ：激光功率1000W + 送粉速率17.4g/min，兼顾高硬度（>700 HV1）与低稀释率（<10%）。熔覆工艺参数 单道熔覆层测量示意图 平面表面（Clad A）：平行扫描路径，重叠率50%，倾斜10° 避免粉末堆积。
外圆柱面（Clad B）：螺旋扫描路径，旋转台同步控制，倾斜10°。
内圆柱面（Clad C）：受限空间内倾斜30°，调整送粉角度确保熔池稳定。
层数控制 ：熔覆2层，总厚度2mm，避免多次热循环导致裂纹。
基体预处理：
表面打磨：砂纸抛光至Ra<1.6 µm，去除氧化层与油污。
清洁：异丙醇超声清洗，确保无油脂残留。
车削：平面和外圆柱面在CNC车床上进行车削加工。
磨削：平面与外圆柱面使用中心孔磨床。
铣削：在专用铣床上进行内部圆柱面的铣削加工。
高功率 导致熔池扩大，基体熔化加剧，但稀释率可能超过20%，降低涂层成分纯度。

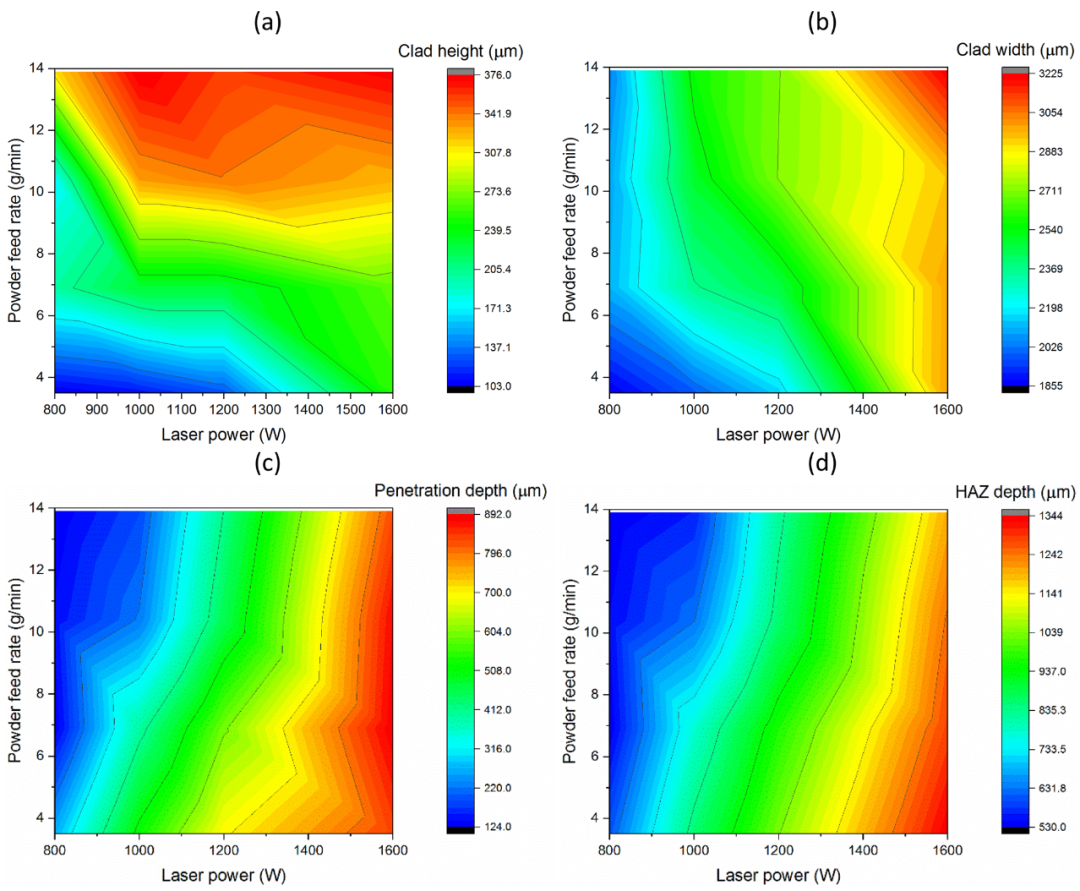

工艺参数对熔覆层的影响：a）熔覆层高度，b）熔覆层宽度，c）熔深，d）HAZ深度随激光功率与送粉速率的变化 ①激光功率1000W、送粉速率10.4g/min时，硬度达到峰值680 HV0.3。此时稀释率较低（~10%），涂层中硬质相（Cr₇C₃、Cr₃C₂）比例较高。
②高稀释率（>20%）导致基体铁元素渗入涂层，形成Fe-Cr固溶体，削弱硬质相强化效果 。

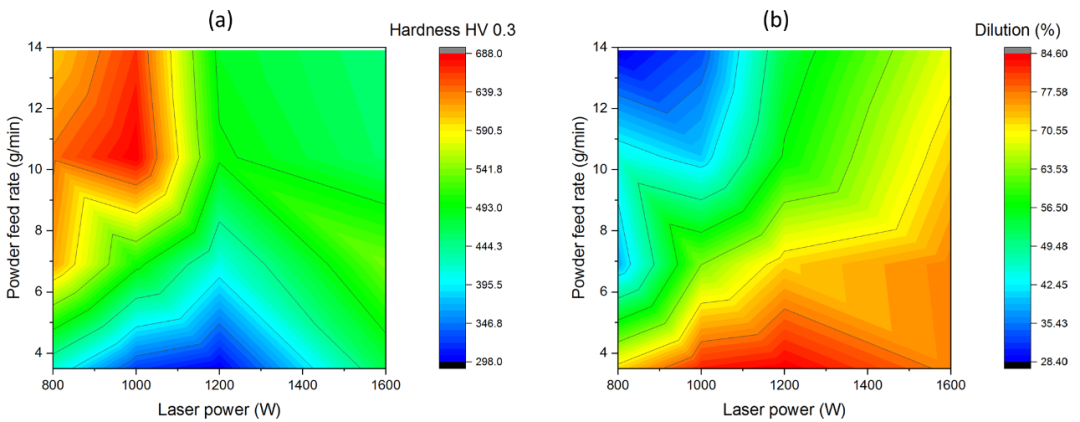

工艺参数对硬度与稀释率的影响：a）硬度，b）稀释率 过高的送粉速率（>17.4g/min）会导致未熔颗粒增多 ，涂层致密性下降。

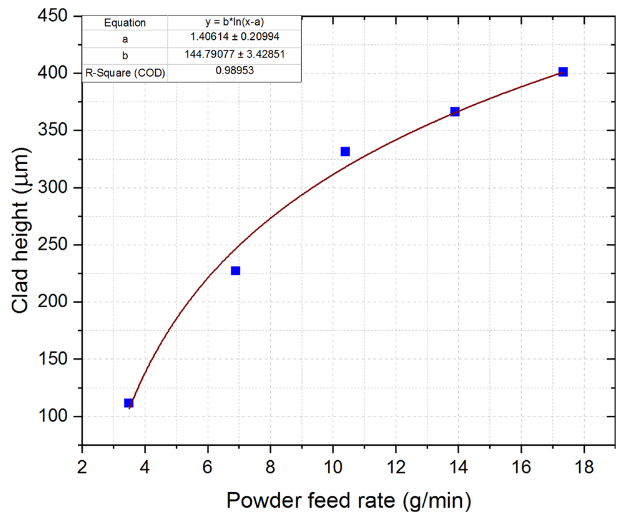

送粉速率与单道熔覆高度关系：激光功率1000W以下时，送粉速率增加导致熔覆高度呈对数增长 通过50%重叠率+熔覆2层，总厚度达2 mm。 尽管单层高度受限，多层叠加可满足加工余量需求，但需控制热输入以避免基体软化（HAZ深度<200 μm）。

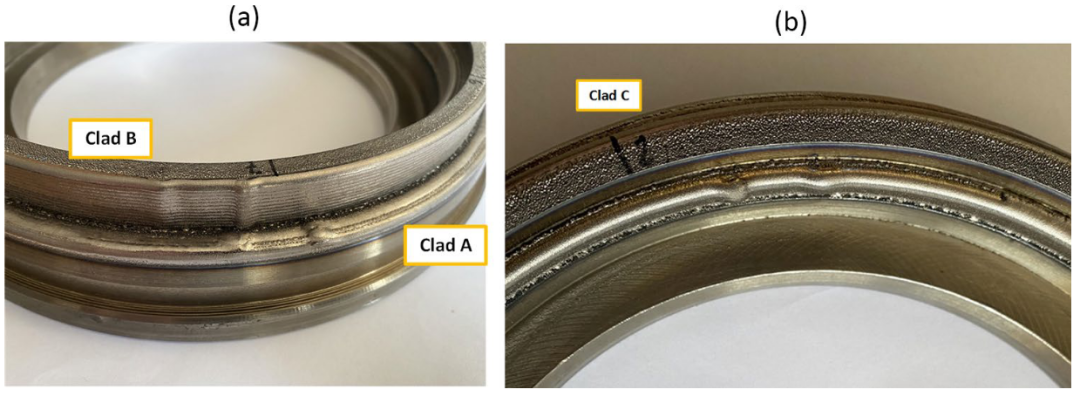

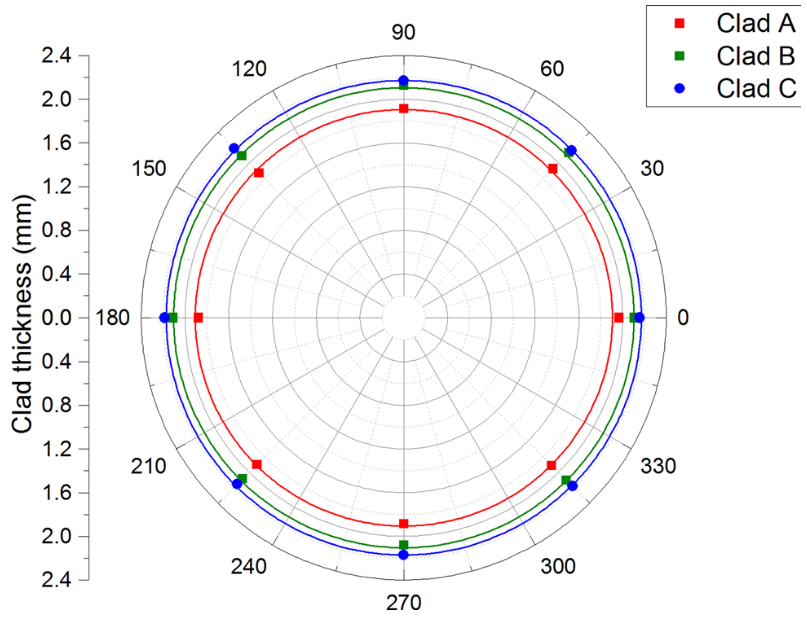

各表面涂层厚度：平面、外圆柱面、内圆柱面的涂层厚度均达到2 mm 熔覆后产品表面局部缺陷：a）外表面熔覆起止点凹凸，b）内表面粉末粘附现象 表面质量 ：磨削后表面粗糙度Ra=0.272μm，满足航空航天工具要求的Ra<1.25μm。磨削深度0.4 mm时，未发现裂纹。
优势 ：磨削通过微切削去除材料，避免对高硬度涂层（~750 HV1）产生冲击载荷，减少崩裂风险。
刀具磨损 ：车削外圆柱面时，硬质合金刀具在切削0.3 mm后即出现刃口崩裂。原因为涂层硬度较高，导致剪切应力过大。
表面缺陷 ：铣削内圆柱面时，涂层出现局部裂纹，主要原因与熔覆层残余应力与切削振动的耦合作用 相关。

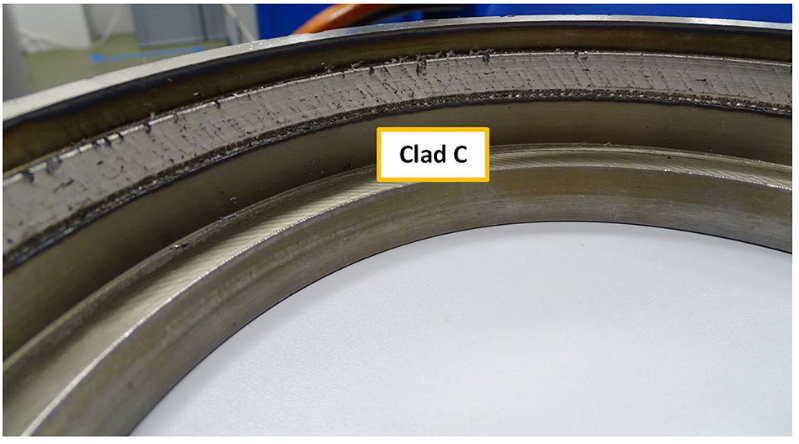

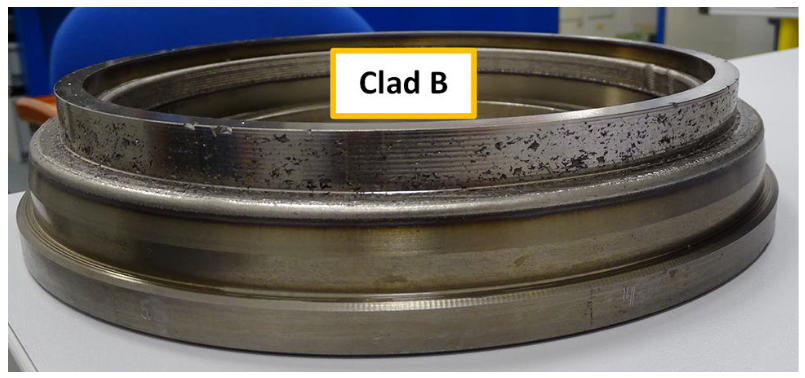

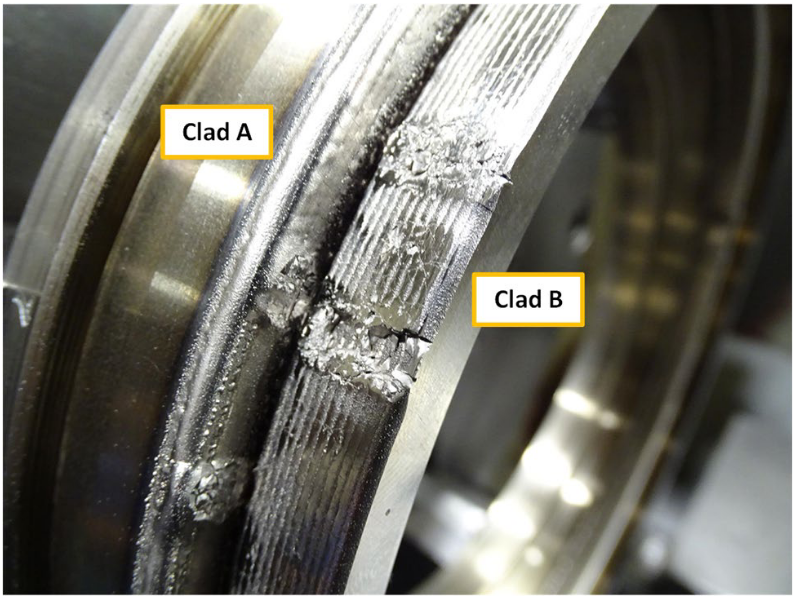

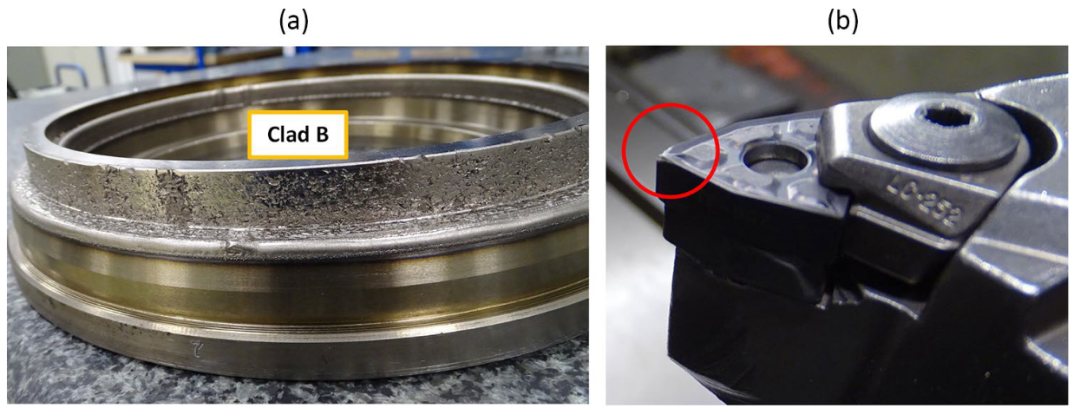

车削后的平面与外圆柱面：涂层崩裂与不规则切屑 车削刀具磨损：a）车削后外圆柱面，b）硬质合金刀片刃口崩裂 磨削后的外圆柱面：表面粗糙度改善，但仍可见微小划痕 铣削后的内圆柱面：涂层局部裂纹，铣削振动与残余应力耦合作用 车削 ：需采用更高红硬性的刀具，如CBN或金刚石涂层，并辅以冷却液降低热应力。
铣削 ：减少每齿进给量，采用高速铣削策略以抑制振动。
SEM： 熔覆层与基体界面无气孔或裂纹，呈现连续过渡。基体40HM钢因快速冷却形成板条马氏体，而远离界面区为回火马氏体 。
扩散机制 ：熔池中Ni、Cr元素向基体扩散，形成约5μm厚的互扩散区 ，增强界面结合强度。

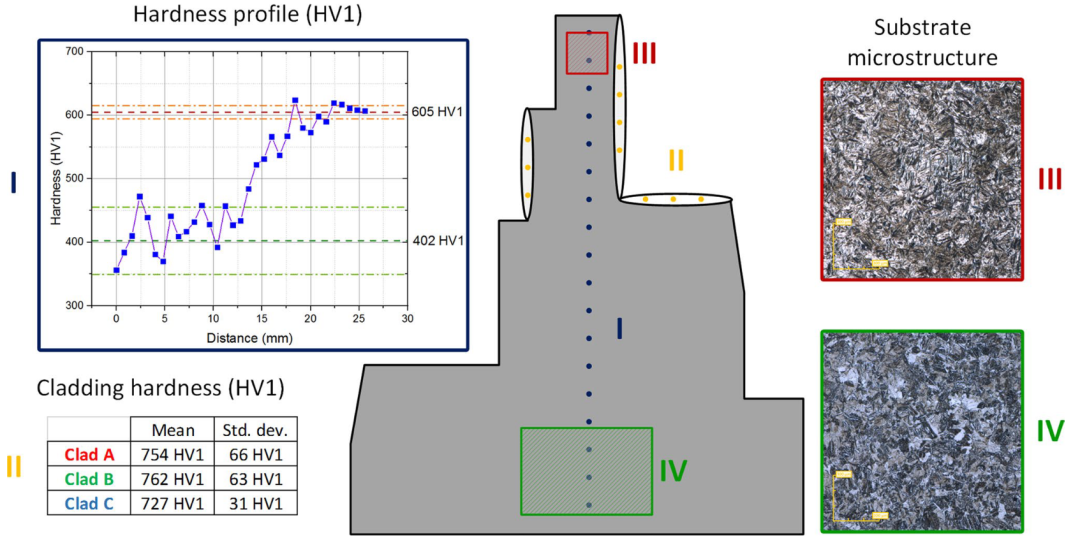

基材与涂层冶金结合，界面无气孔或裂纹 微观组织：a）基底马氏体，b）过渡区枝晶生长，c）涂层枝晶与硬质相分布 硬度分布与基体相变：熔覆区硬度754-762HV1，基体近界面区硬度605HV1（马氏体），远离区402HV1（回火组织） 针对受法规限制或高精度产品，优先激光熔覆，替换镀铬工艺，选择合适的粉末兼顾硬度与抗裂性。
①通过单道实验校准，控制稀释率<10%，避免基体软化。
②多层熔覆时，预留0.3-0.5 mm磨削余量。
基体打磨，彻底清除表面油污，杜绝气孔；潮湿环境下粉末预烘。
仅供参考！
Koruba, P., Pawlicki, M., Mróz, A. et al. Feasibility of laser cladding for tooling repair in aerospace manufacturing: an alternative to chrome plating. Arch. Civ. Mech. Eng. 25, 52 (2025). https://doi.org/10.1007/s43452-024-01110-5（在新标签页打开）
